本文详细介绍了一种利用三层核心交换机实现不同VLAN间IP互连的方法。配置包括创建VLAN、设置SVI接口及网关地址等关键步骤，并通过实际案例验证了配置的有效性。

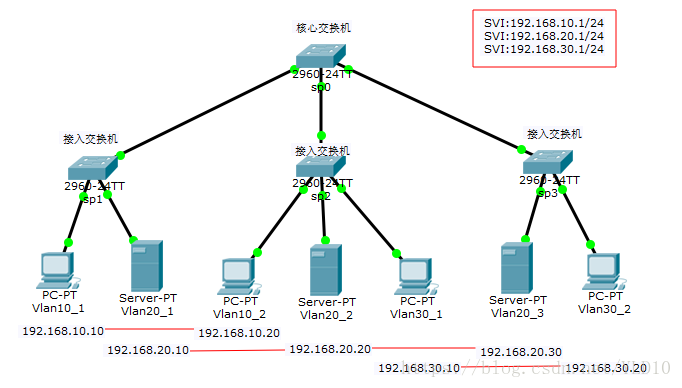

直接上拓扑图：

vlan 交换机拓扑图

目的：

3 个VLAN 对应的IP 子网分别为192.168.10.0/24 、192.168.20.0/24 、192.168.30.0/24，3 个VLAN 通过3 层核心交换机的IP 转发能力实现子网互连。

交换机配置

核心交换机配置
sp0 switch

config>> vlan 10  // 创建VLAN 10
config-vlan>> vlan 20  // 创建VLAN 20
config-vlan>> vlan 30  // 创建VLAN 30
config-vlan>> exit
config>> int range fast 0/1-3  // 配置该端口fa 0/1-3 都为trunk 口
config-if-range>> switch mode trunk
config-if-range>> exit
config>> int vlan 10  // 创建SVI 10
config-if>> ip add 192.168.10.1 255.255.255.0  // 配置vlan 10的网关地址
config-if>> int vlan 20  // 创建SVI 20
config-if>> ip add 192.168.20.1 255.255.255.0  // 配置vlan 20的网关地址
config-if>> int vlan 30  // 创建SVI 30
config-if>> ip add 192.168.30.1 255.255.255.0  // 配置vlan 30的网关地址
config-if>> end  // 退出到特权模式
sp0# wri  保存配置

sp1 switch

config>> vlan 10  // 创建 VLAN 10
config-vlan>> vlan 20  // 创建 VLAN 20
config-vlan>> exit
config>> int fast 0/2
config-if>> swi acc vl 10  // 将端口fa 0/2 分配给 VLAN 10
config-if>> int fast 0/3
config-if>> swi acc vl 20  // 将端口fa 0/3 分配给 VLAN 20
config-if>> exit
config>> int fast 0/1
config-if>> swi mo tr  // 指定上连核心交换机的trunk 口
config-if>> end
sp1# wri

sp2 switch

config>> vlan 10  // 创建 VLAN 10
config-vlan>> vlan 20  // 创建 VLAN 20
config-vlan>> vlan 30  // 创建 VLAN 30
config-vlan>> exit
config>> int fast 0/2
config-if>> swi acc vl 10  // 将端口fa 0/2 分配给 VLAN 10
config-if>> int fast 0/3
config-if>> swi acc vl 20  // 将端口fa 0/3 分配给 VLAN 20
config-if>> int fast 0/4
config-if>> swi acc vl 30  // 将端口fa 0/4 分配给 VLAN 30
config-if>> exit
config>> int fast 0/1
config-if>> swi mo tr  // 指定上连核心交换机的trunk 口
config-if>> end
sp2# wri

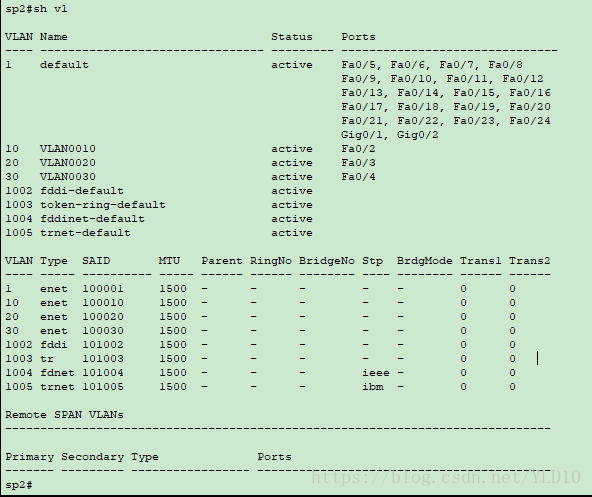

sp3 switch

config>> vlan 20  // 创建 VLAN 20
config-vlan>> vlan 30  // 创建 VLAN 30
config-vlan>> exit
config>> int fast 0/2
config-if>> swi acc vl 20  // 将端口fa 0/2 分配给 VLAN 20
config-if>> int fast 0/3
config-if>> swi acc vl 30  // 将端口fa 0/3 分配给 VLAN 30
config-if>> exit
config>> int fast 0/1
config-if>> swi mo tr  // 指定上连核心交换机的trunk 口
config-if>> end
sp3# wri
