VisionMaster--2.图像处理工具

4 海康视觉平台VisionMaster 上手系列:常用工具(一) 快速入门 工业机器视觉 机器视觉 阅读详情

图像处理工具 ​​将原始图像转化为更适用于后续机器视觉任务(如定位、测量、识别、检测)的“增强版”图像​​。

具体分解为四个子目标:

  1. 提升图像质量​​:增强特征、抑制噪声。
  2. 消除几何畸变​​:校正由镜头和视角带来的形变。
  3. 统一坐标空间​​:将图像调整到标准位姿进行计算,并将结果映射回原始坐标。
  4. 处理特殊场景​​:应对环形、曲面等特殊目标的识别。

好的,这是一个非常全面的图像处理工具列表。这些工具的核心目标是一致的:​​将原始图像转化为更适用于后续机器视觉任务(如定位、测量、识别、检测)的“增强版”图像​​。

这个转化过程可以具体分解为四个子目标:

  1. ​​提升图像质量​​:增强特征、抑制噪声。
  2. ​​消除几何畸变​​:校正由镜头和视角带来的形变。
  3. ​​统一坐标空间​​:将图像调整到标准位姿进行计算,并将结果映射回原始坐标。
  4. ​​处理特殊场景​​:应对环形、曲面等特殊目标的识别。

以下是对您提供的工具列表的详细分类、注释和功能分析。


功能分类、分析与注释

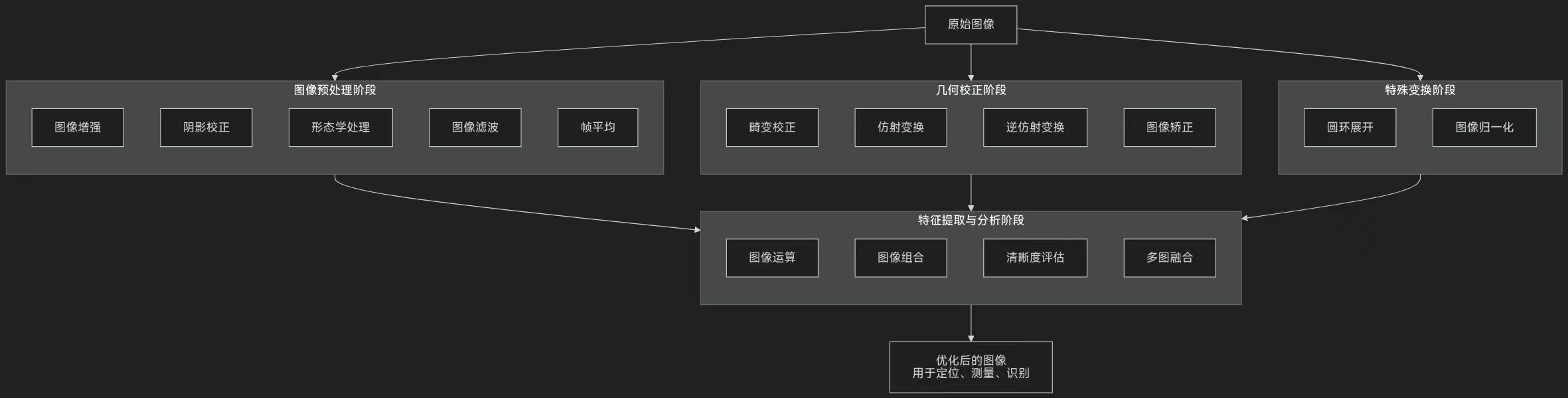

为了更直观地理解这些工具如何协同工作,可以将它们归纳为以下几个核心处理阶段:

flowchart TD
    A[原始图像] --> B[图像预处理<br>提升质量];
    A --> C[几何校正<br>消除畸变];
    A --> D[特殊变换<br>处理环形/曲面];

    subgraph B[图像预处理阶段]
        B1[图像增强]
        B2[阴影校正]
        B3[形态学处理]
        B4[图像滤波]
        B5[帧平均]
    end

    subgraph C[几何校正阶段]
        C1[畸变校正]
        C2[仿射变换]
        C3[逆仿射变换]
        C4[图像矫正]
    end

    subgraph D[特殊变换阶段]
        D1[圆环展开]
        D2[图像归一化]
    end

    B --> E[特征提取与分析];
    C --> E;
    D --> E;

    subgraph E[特征提取与分析阶段]
        E1[图像运算]
        E2[图像组合]
        E3[清晰度评估]
        E4[多图融合]
    end

    E --> F[优化后的图像<br>用于定位、测量、识别];
​​第一类:图像预处理与质量提升(改善像素值
