STM32CubeMX实现矩阵按键（HAL库实现）

已于 2024-07-03 15:22:48 修改
阅读量1.1k 收藏 16
点赞数 12
分类专栏： 单片机c语言 文章标签： HAL库 矩阵按键 串口显示
于 2024-07-03 15:16:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/XiaoCaiDaYong/article/details/140151890
版权

功能描述：

实现矩阵按键验证，将矩阵按键的按键值，通过串口显示，便于后面使用。

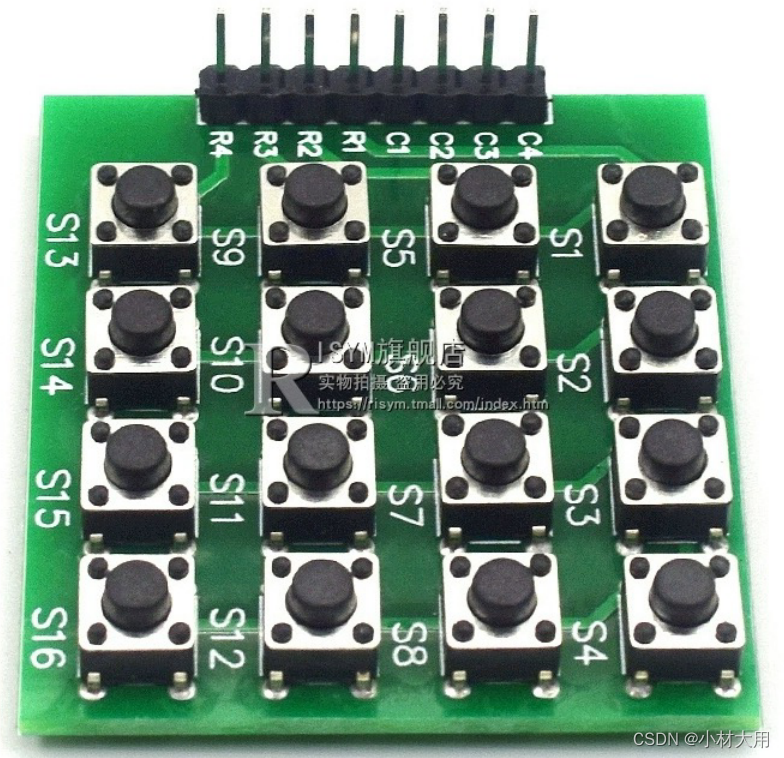

实物图

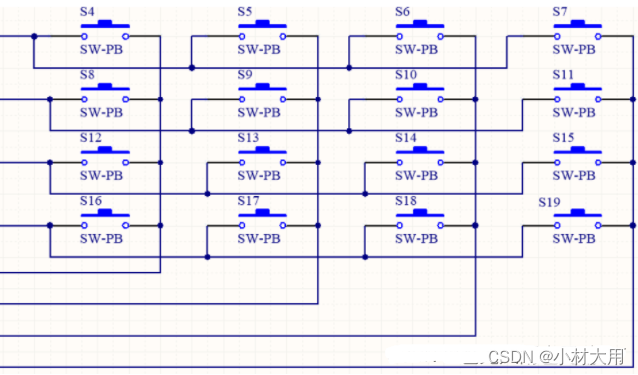

原理图：

编程原理：

        原理很简单，就是通过循环设置引脚为低电平，另外引脚扫描读取电平值，如果是低电平则表示按键按下，就是一个矩阵关系，这里直接将扫描代码分享给大家，使用最简单的思路实现。

接线表：

矩阵按键

STM32

模式

R4

PB12

上拉输入模式

R3

PB13

上拉输入模式

R2

PB14

上拉输入模式

R1
