iptables防火墙

目录

一、iptables防火墙概述

二、netfilter和iptables防火墙的关系

netfilter

iptables

三、iptables的四表五链

四、规则链之间的匹配顺序

主机型防火墙:

网络型防火墙：

规则链内部的匹配顺序：

内核中数据包的传输过程：

五、iptables的安装

六、使用iptables命令行配置规则

七、SNAT和DNAT的使用

SNAT

DNAT

---

一、iptables防火墙概述

Linux系统自带的软件防火墙：

iptables：Centos 5/6 系统默认防火墙

firewalld：Centos 7/8 系统默认防火墙

iptables是Linux系统的防火墙， IP信息包过滤系统，它实际上由两个组件netfilter和iptables组成。

主要工作在网络层，针对IP数据包。体现在对包内的IP地址、端口、协议等信息的处理上。属于典型的包过滤防火墙（或称为网络层防火墙）。

二、netfilter和iptables防火墙的关系

netfilter

属于的“内核态”（Kernel Space， 又称为内核空间）的防火墙功能体系。 是内核的一部分，由一些数据包过滤表组成，这些表包含内核用来控制数据包过滤处理的规则集。

iptables

属于“用户态”（User Space，又称为用户空间）的防火墙管理体系。 是一种用来管理Linux防火墙的命令程序，它使插入、修改和删除数据包过滤表中的规则变得容易，通常位于/sbin/iptables目录下。

三、iptables的四表五链

表名	作用
raw	确定是否对该数据包进行状态跟踪。包含两个规则链，OUTPUT、PREROUTING
mangle	修改数据包内容，用来做流量整形，给数据包设置标记。包含五个规则链，INPUT、 OUTPUT、 FORWARD、 PREROUTING、 POSTROUTING
nat	负责网络地址转换，用来修改数据包中的源、目标IP地址或端口。包含三个规则链，OUTPUT、 PREROUTING、 POSTROUTING
filter	负责过滤数据包，确定是否放行该数据包(过滤)。包含三个规则链，INPUT、 FORWARD、 OUTPUT

链名	作用
INPUT	处理入站数据包，匹配目标IP为本机的数据包。
OUTPUT	处理出站数据包，一般不在此链上做配置。
FORWARD	处理转发数据包，匹配流经本机的数据包。
PREROUTING	在进行路由选择前处理数据包，用来修改目的地址，用来做DNAT。相当于把内网服务器的IP和端口映射到路由器的外网IP和端口上。
POSTROUTING	在进行路由选择后处理数据包，用来修改源地址，用来做SNAT。相当于内网通过路由器NAT转换功能实现内网主机通过一个公网IP地址上网。

四、规则链之间的匹配顺序

主机型防火墙:

入站数据（来自外界的数据包，且目标地址是防火墙本机）：PREROUTING --> INPUT -->本机的应用程序

出站数据（从防火墙本机向外部地址发送的数据包）：本机的应用程序---->OUTPUT ----->POSTROUTING

网络型防火墙：

转发数据（需要经过防火墙转发的数据包)：PREROUTING -->FORWARD -->POSTROUTING

规则链内部的匹配顺序：

自上向下按顺序依次进行检查，找到相匹配的规则即停止（LOG策略例外，表示记录相关日志）

若在该链内找不到相匹配的规则，则按该链的默认策略处理（未修改的状况下，默认策略为允许）

内核中数据包的传输过程：

当一个数据包进入网卡时，数据包首先进入PREROUTING链，内核根据数据包目的IP判断是否需要转送出去。

如果数据包是进入本机的，数据包就会到达INPUT链。数据包到达INPUT链后， 任何进程都会收到它。本机上运行的程序可以发送数据包，这些数据包经过OUTPUT链，然后返回给发送方。

如果数据包是要转发出去的，且内核允许转发，数据包就会经过FORWARD链，然后到达POSTROUTING链输出。

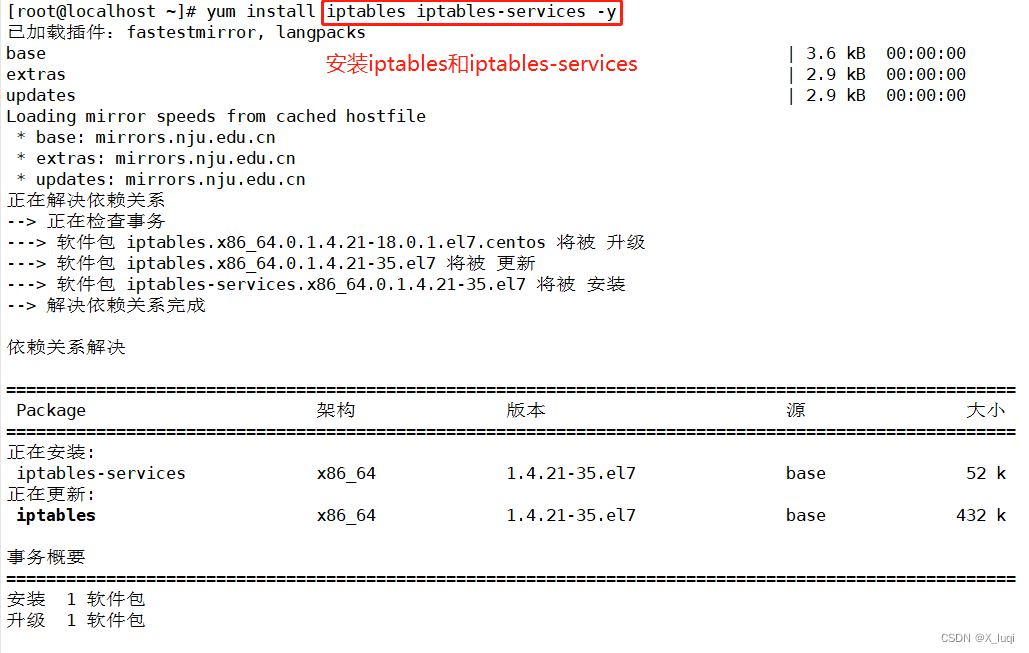

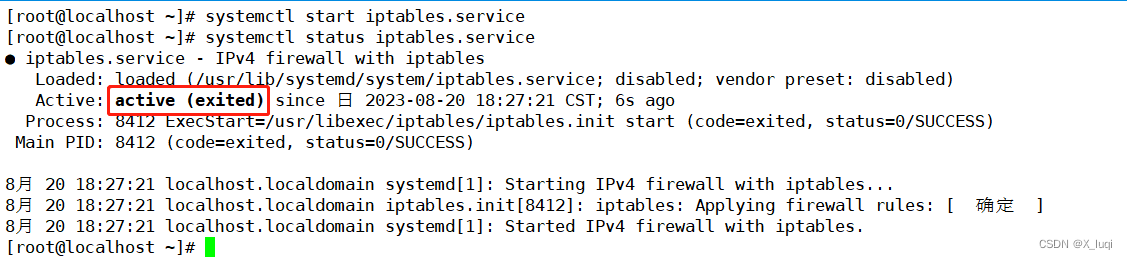

五、iptables的安装



六、使用iptables命令行配置规则

命令格式： iptables [-t 表名] 管理选项 [链名] [匹配条件] [-j 控制类型]

常用控制类型

控制类型	作用
ACCEPT	允许数据包通过(默认)
DROP	直接丢弃数据包，不给出任何回应信息
REJECT	拒绝数据包通过，会给数据发送端一个响应信息
SNAT	修改数据包的源地址
DNAT	修改数据包的目的地址
MASQUERADE	伪装成一个非固定公网IP地址
LOG	在/var/log/messages文件中记录日志信息，然后将数据包传递给下一条规则。LOG只是一种辅助动作，并没有真正处理数据包

常用管理选项

管理选项	作用
-A	在指定链的末尾追加(--append)一条新的规则
-I	在指定链的开头插入(--insert)一条新的规则，未指定序号时默认作为第一条规则
-R	修改、替换(--replace) 指定链中的某一条规则，可指定规则序号或具体内容
-P	设置指定链的默认策略(--policy)
-D	删除(--delete) 指定链中的某一条规则，可指定规则序号或具体内容
-F	清空(--flush)指定链中的所有规则，若未指定链名，则清空表中的所有链
-L	列出(--list) 指定链中所有的规则，若未指定链名，则列出表中的所有链
-n	使用数字形式(--numeric) 显示输出结果，如显示IP地址而不是主机名
-v	显示详细信息，包括每条规则的匹配包数量和匹配字节数
--line-numbers	查看规则时，显示规则的序号

常见匹配条件

匹配条件	作用
-p	指定要匹配的数据包的协议类型
-s	指定要匹配的数据包的源IP地址
-d	指定要匹配的数据包的目的IP地址
-i	指定数据包进入本机的网络接口
-o	指定数据包离开本机做使用的网络接口
-sport	指定源端口号
-dport	指定目的端口号

七、SNAT和DNAT的使用

目的：实现SNAT和DNAT

实验材料：三台虚拟机，其中7-1作为外网服务器，7-2作为防火墙负责添加SNAT和DNAT规则， 7-3作为内网服务器

SNAT

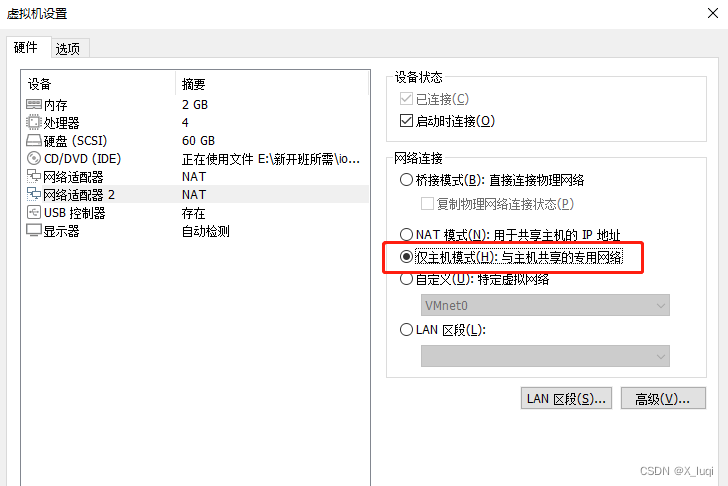

1.首先在7-2防火墙里新添加一块网卡并且设为仅主机模式，目的是将新网卡ip设置为外网ip，外网IP无法上内网所以要设置成仅主机模式

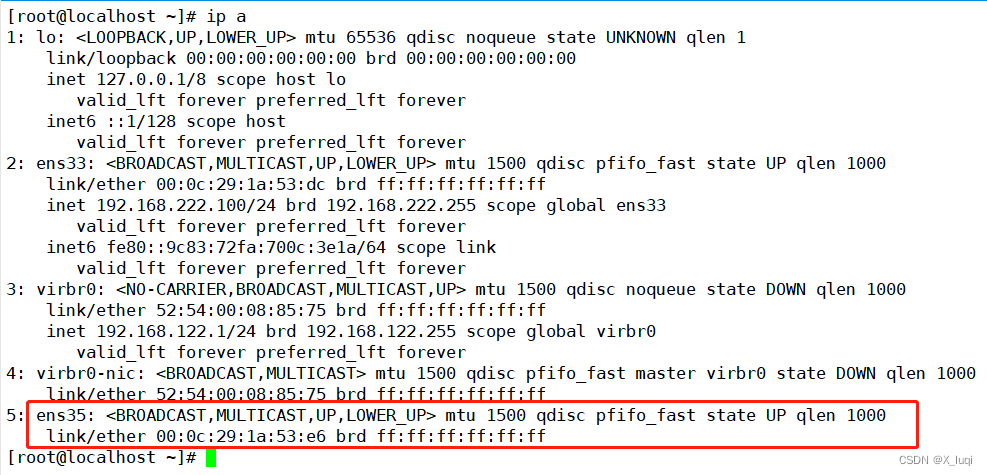

 可以看见7-2防火墙下有两块网卡了，接着对新网卡进行配置

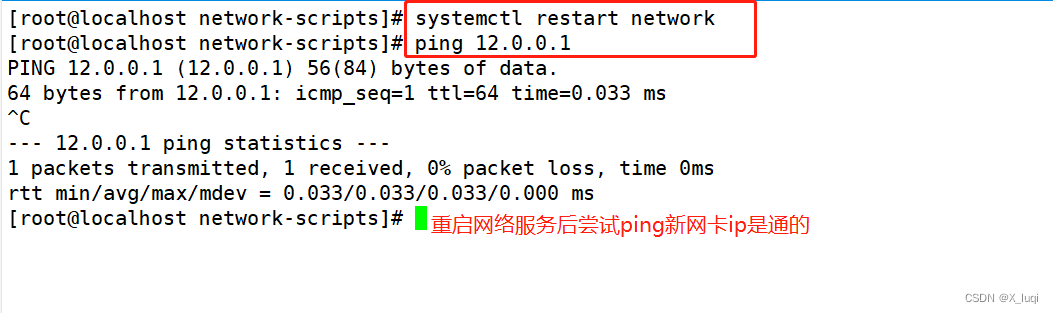

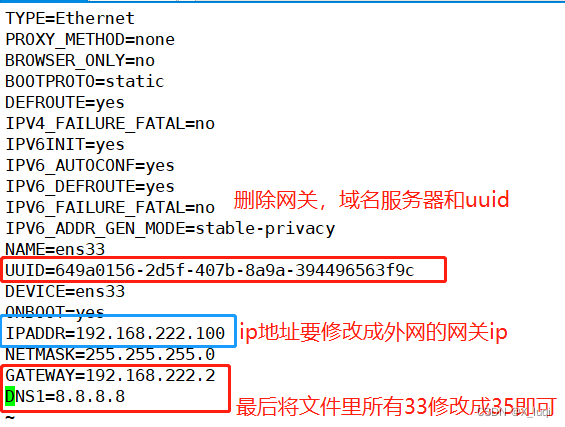

 因为新网卡是后加的所以在/etc/sysconfig/network-scripts文件夹下不会有ifcfg-ens35的配置文件，这时候将原网卡ifcfg-ens33的配置文件重新复制一遍并改名ifcfg-ens35然后进行配置修改即可

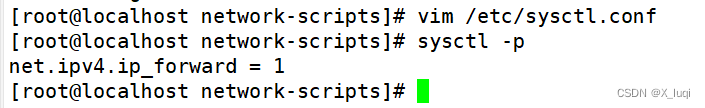

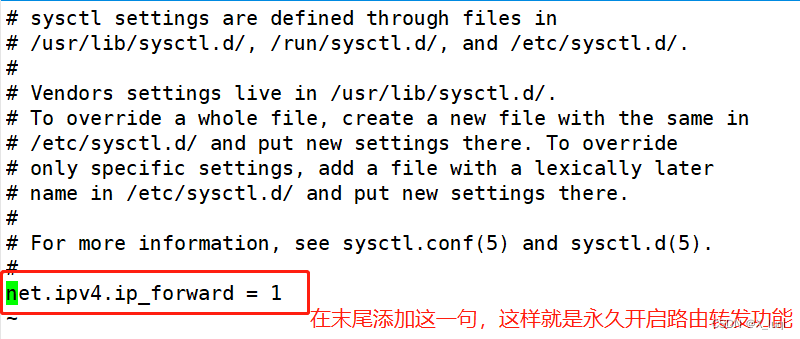

 然后开启路由转发功能，这个必须开启，不开启的话无法进行后续添加规则操作

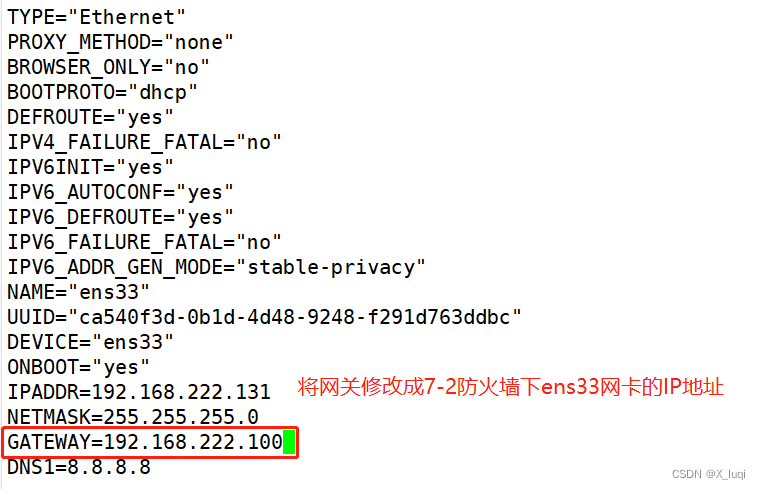

 2.去7-3内网服务器下修改网关

3.修改7-1内网服务器属性为仅主机并且修改ip地址

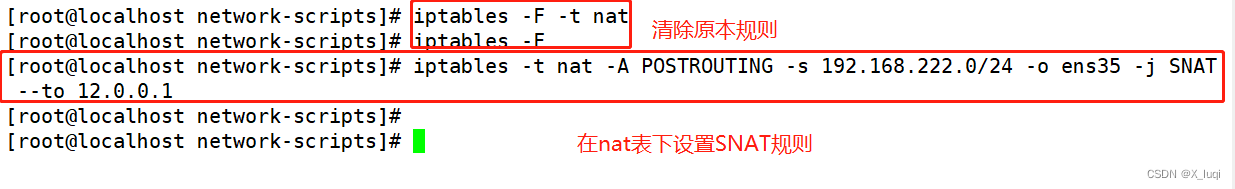

 4.回到7-2服务器下添加SNAT规则

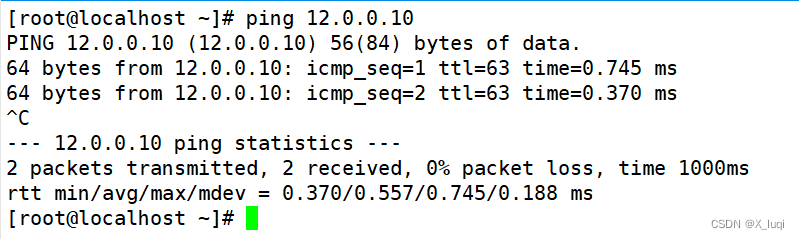

5.这样在7-3内网服务器下就可以正常ping通外网服务器了



DNAT

1.在DNAT时要先查看是否在7-3内网服务器下安装httpd软件包，如果没有安装的话是需要通过本地yum仓库方式安装httpd软件包【在做SNAT时将网关修改了，无法上网】

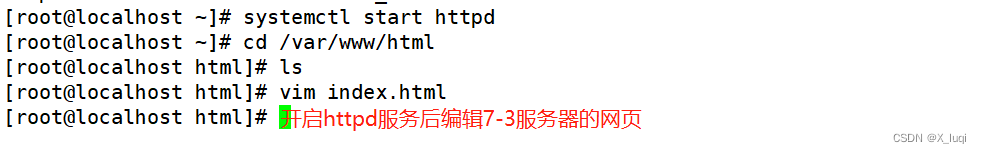

2.编辑7-3内网服务器网页，之后用7-1外网服务器可以直接看见7-3内网服务器网页



 3.在7-2防火墙里设置DNAT规则

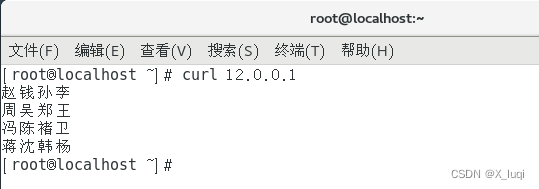

 4.在7-1外网服务器里查看7-2防火墙外网服务器端口可以自动跳转到内网服务器网页里

 【实验注意：

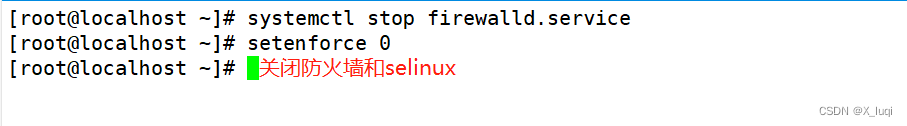

1.要将7-3内网服务器的防火墙和selinux都关闭，不然是无法直接跳转到内网服务器页面的

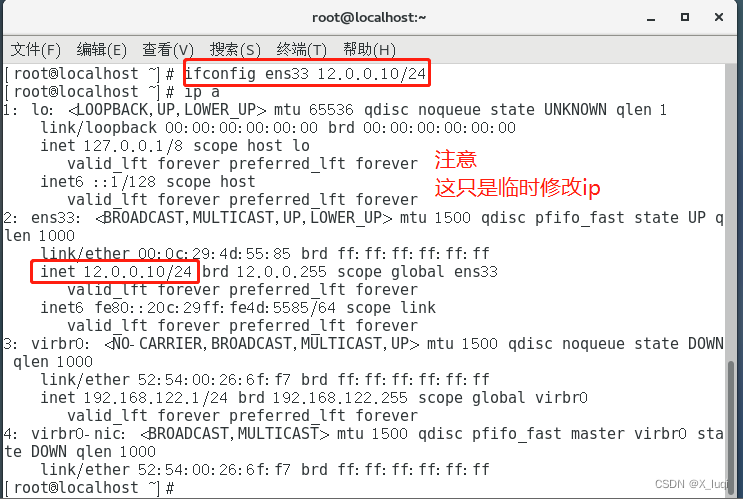

2.7-1外网服务器里设置的外网ip是临时设置，如果虚拟机关机重启或陷入待机页面后在打开是不会继承外网ip的，需要重新使用ifconfig ens33 12.0.0.10/24 重新设置一次，不然会提示网络不可达】
