网络层协议

目录

一、网络层功能

二、IP数据包格式

三、ICMP协议

ping命令

1.显示自己的IP地址命令：ipconfig

2.显示帮助命令 ping --help

 3.长ping -t

 4.设置缓冲区大小 -l

 5.超时等待时间 -w

 6.指定ping的次数  -n

tracert命令

四、ARP协议

arp协议功能

arp协议常见命令

---

一、网络层功能

定义了基于IP协议的逻辑地址

连接不同的媒介类型

选择数据通过网络的最佳路径

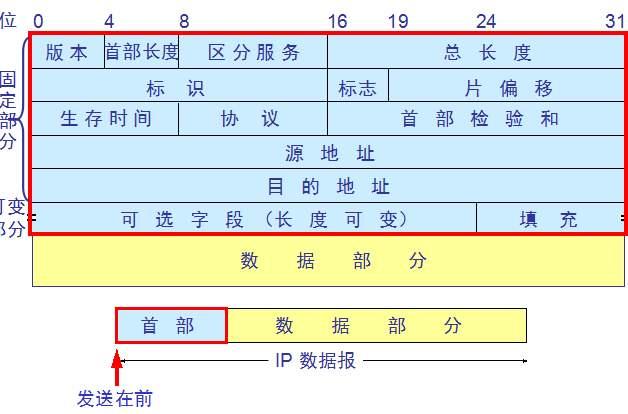

二、IP数据包格式

标识，标志，片偏移主要功能是对数据进行分析和重装

生存时间(TTL)：主要是防止无限循环转发，TTL有一个初始值，一般为255，每经过一个网络层设备时，值会减少一位，直到值减少到0时，该数据包会被丢弃

首部校验和：这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）

三、ICMP协议

ICMP是（Internet Control Message Protocol）的缩写，即互联网控制消息协议。它是互联网协议族的核心协议之一。它用于 TCP/IP 网络中发送控制消息，提供可能发生在通信环境中的各种问题反馈，通过这些信息，使网络管理者可以对所发生的问题作出诊断，然后采取适当的措施解决问题。

ping命令

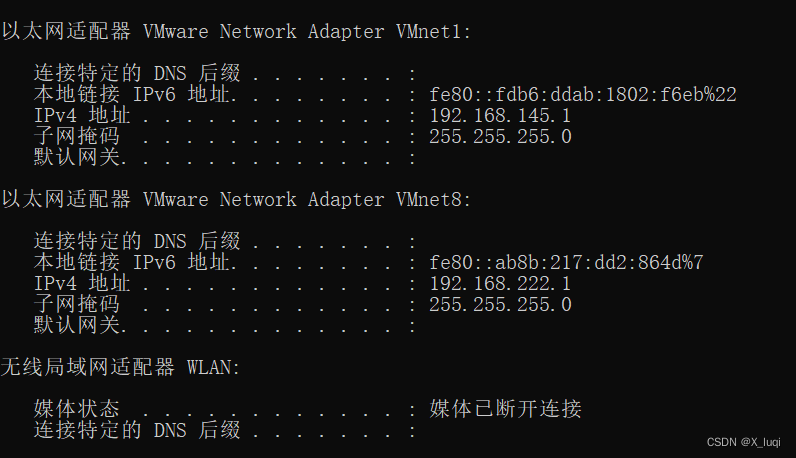

1.显示自己的IP地址命令：ipconfig

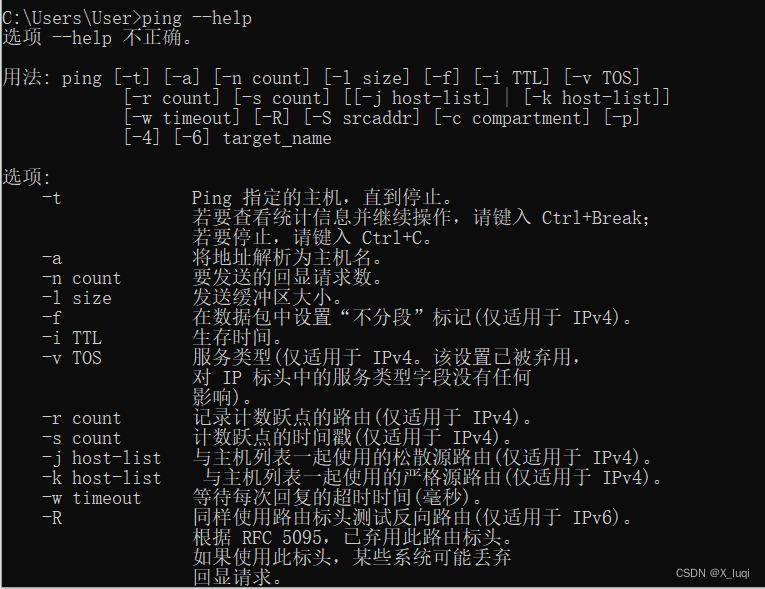

2.显示帮助命令 ping --help

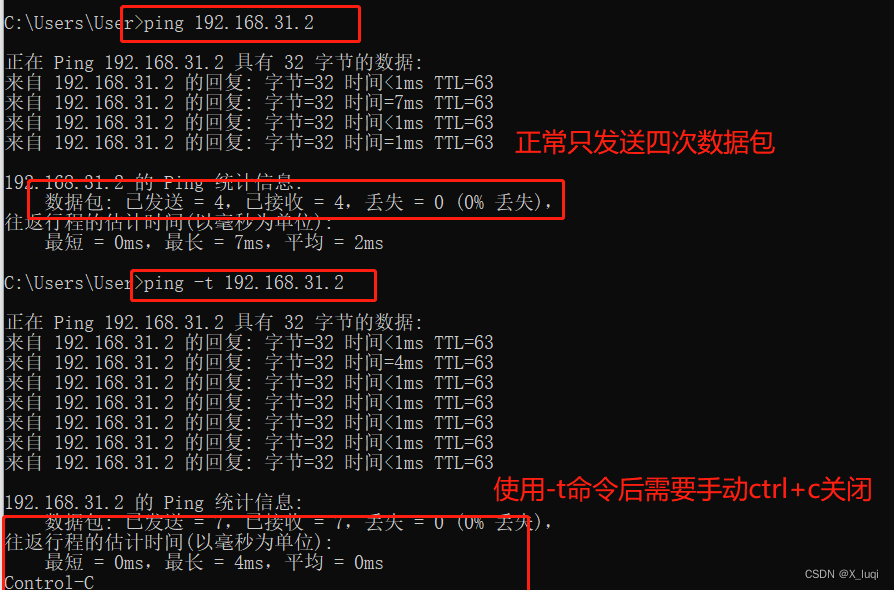

 3.长ping -t

 一般ping通只会连接四次，使用-t命令后可以多次ping

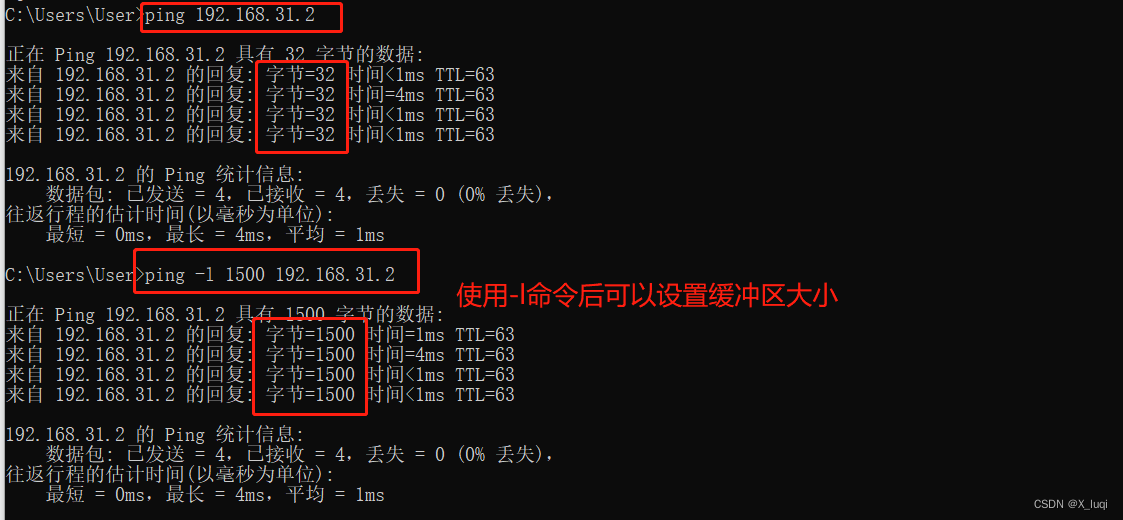

 4.设置缓冲区大小 -l

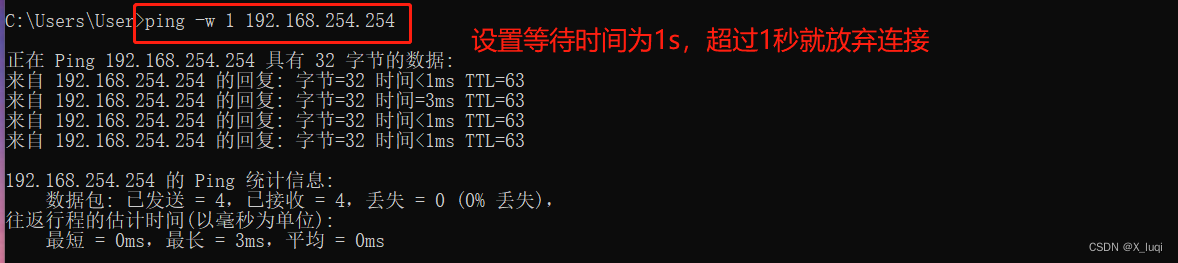

 5.超时等待时间 -w

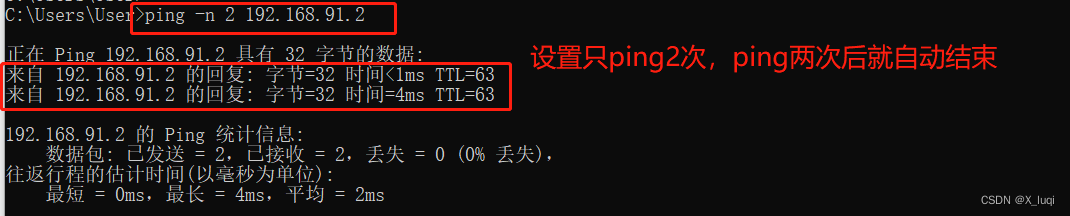

 6.指定ping的次数  -n

tracert命令

tracert是一个常用的网络工具，用于追踪分析数据包在网络中传输时经过的路径，并输出到目标地址的延迟情况和节点信息。

四、ARP协议

arp协议功能

1.将IP地址转化成MAC地址完成数据封装

2.无故ARP（检测IP地址冲突）

arp协议常见命令

[Huawei]dis mac- address ## #查看mac地址信息

[Huawei]arp static <IP> <MAC> ## #绑定ARP

[Huawei]undo arp static <IP> <MAC>  ###解绑定

<Huawei>reset arp all ###清除mac地址表
