使用方法

1. 查找数据在哪里被修改

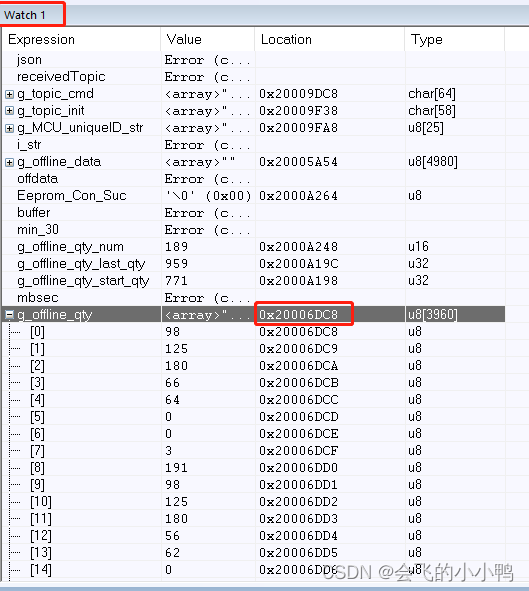

1.1先在Watch里面找到数据的地址为，例如数组可以找到被地址位或者数组的起始位

在这里插入图片描述

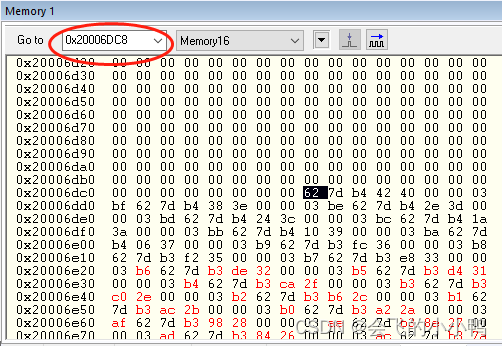

1.2 在Memory里面输入需要查询的地址位，并点击确认，调转到地址位
在这里插入图片描述

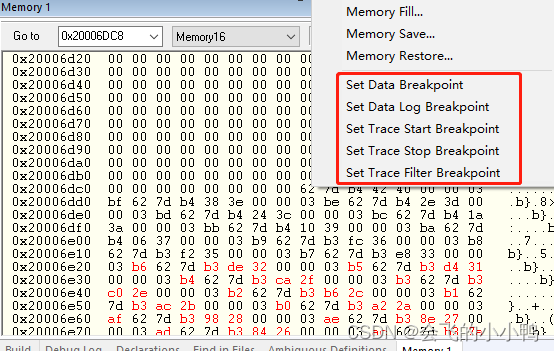

1.3 右键选择需要的选项，例如选择设置数据断点
在这里插入图片描述

1.4 运行程序，这样就可以查看这个数据在程序什么位置被调用修改
在这里插入图片描述
1.5 然后点击程序运行按钮，当这段内存被调用或者被修改，程序会自动停止

2 IAR程序内存

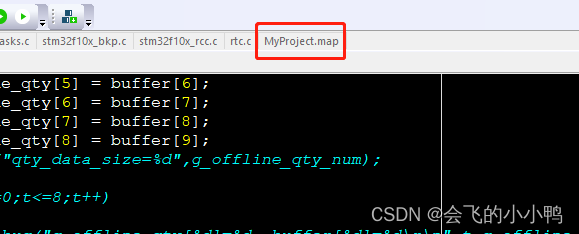

2.1 在编译的文件里面打开MyProject.map文件
在这里插入图片描述

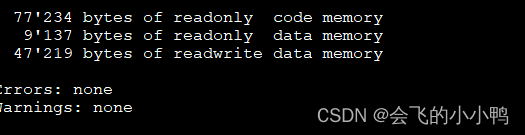

2.2 在文件的最下面有程序最终编译的内存大小
在这里插入图片描述

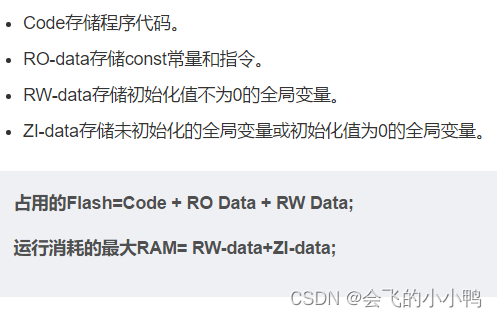

2.3 程序内存的计算方法
IAR的计算方法：
在这里插入图片描述
在这里插入图片描述
