【一】.STM32实验-按键LED中断

(1)实验内容

当按键按下后LED翻转

(2)原理图

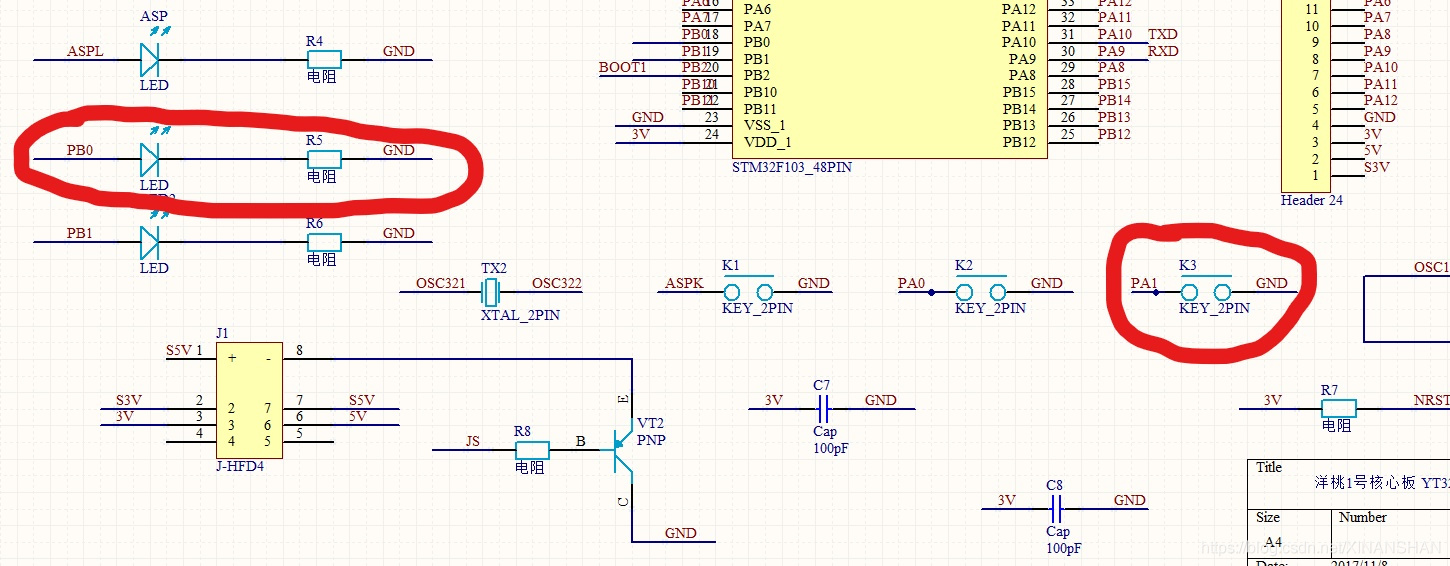

LED连接PB0，按键为PA1
我使用的是洋桃开发板：
在这里插入图片描述

(3)代码

GPIO.c:

#include "GPIO.h"
#include "stm32f10x.h"
#include "delay.h"
void GPIO_IO_Iint(void)
{

	GPIO_InitTypeDef GPIO_InitStructure;     //定义GPIO结构体
	EXTI_InitTypeDef  EXTI_InitStruct;		 //定义中断结构体
	NVIC_InitTypeDef  NVIC_InitStruct;		 //定义NVIC结构体

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);       //使能GPIOA时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO , ENABLE);      //配置端口中断需要启用复用时钟
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource1);//定义PA1中断

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;                    //指定引脚1
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;            //设置输出速率50MHz
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;                //设置上拉输入，高电平
	GPIO_Init(GPIOA, &GPIO_InitStructure);                       //初始化外设GPIOA寄存器

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);			 //设置分组状态
	NVIC_InitStruct.NVIC_IRQChannel=EXTI1_IRQn;  		     //中断线-中断源选择
	NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;  			 //IRQ通道被使能
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=1;     //抢占优先级2
	NVIC_InitStruct.NVIC_IRQChannelSubPriority=0;            //子优先级(响应优先级) 2
	NVIC_Init(& NVIC_InitStruct);

	EXTI_InitStruct.EXTI_Line=EXTI_Line1;  					//定义中断线
	EXTI_InitStruct.EXTI_LineCmd=ENABLE;              		//中断使能
	EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;    		//使能产生中断
	EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Falling;  	//下降沿触发中断
	EXTI_Init(& EXTI_InitStruct);							//初始化外设中断寄存器

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);    //使能GPIOB时钟
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;           	//指定引脚0
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 	 	//推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	 	//设置输出速率50MHz
	GPIO_Init(GPIOB, &GPIO_InitStructure);					//初始化外设GPIOA寄存
}
void EXTI1_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line1)!=RESET)//中断标志位检测
	{
		delay_ms(10);
		GPIO_WriteBit(GPIOB,GPIO_Pin_0,(BitAction)(1-GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_0))); //LED翻转
	}
	EXTI_ClearITPendingBit(EXTI_Line1);//清除中断标志位
}

mani.c

#include "stm32f10x.h"
#include "sys.h"
#include "delay.h"
#include "GPIO.h"

int main (void){
	GPIO_IO_Iint();
	while(1){}
}
