耳机插座从原理到应用

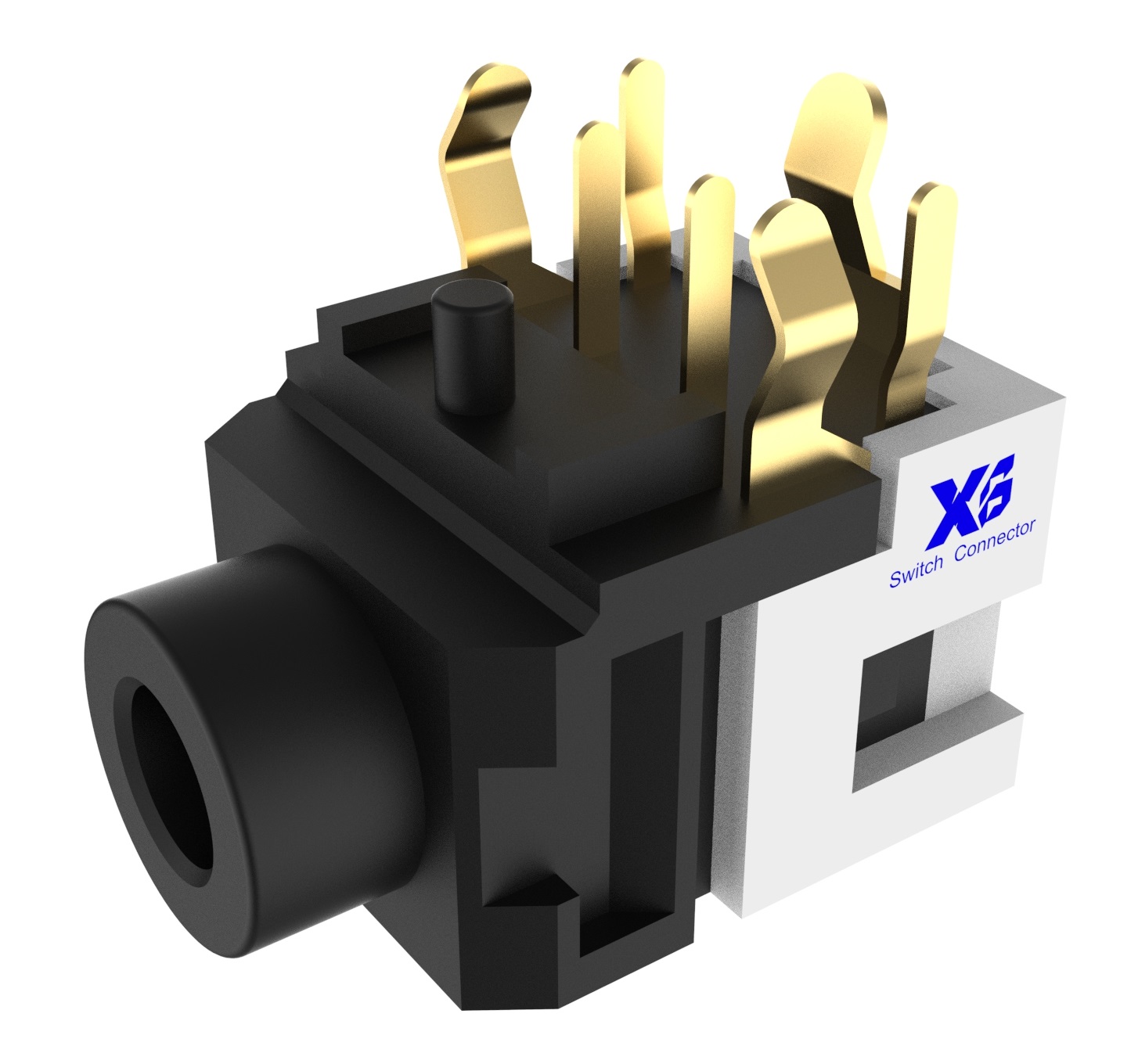

一、耳机插座核心工作原理

1.1 基础信号传输机制

耳机插座的核心功能是音频信号与电气连接的物理接口，其工作过程包含三个关键阶段：

• 接触导通阶段：当插头插入时，插座内部的弹性接触片（通常为磷青铜材质）发生形变，与插头金属表面形成0.5-1.2N的接触压力，接触电阻控制在<30mΩ
• 通路切换阶段：内置的常闭/常开触点系统实现信号路径切换。典型设计包含：
  • 未插入状态：内部触点闭合，形成设备扬声器回路
  • 插入状态：触点断开，音频信号转接至耳机输出
• 信号隔离阶段：采用分段式隔离环设计，确保左右声道与接地层保持≥100MΩ的绝缘阻抗



1.2 主流接口类型对比

接口类型	触点数量	传输特性	适用标准
3.5mm TRS	3触点	模拟立体声	IEC 60603-11
3.5mm TRRS	4触点	支持麦克风	CTIA/OMTP标准
USB Type-C	24pin	数字音频+供电	USB-IF 2.1
Lightning	8pin	数字音频	MFi认证标准

特殊工作机制示例：
Type-C接口采用Alternate Mode技术，通过CC线进行协议协商，在USB 3.1 Gen2架构下可实现32bit/384kHz Hi-Res音频传输，同时支持最高100W PD供电。

---

二、关键性能参数深度解析

2.1 电气性能矩阵

参数类别	测试条件	典型值	失效阈值
接触电阻	DC 100mA	≤30mΩ	>100mΩ
绝缘电阻	500VDC	≥100MΩ	<10MΩ
耐电压	AC 500V/1min	无击穿	-
频响范围	20Hz-20kHz	±1dB	±3dB
串扰抑制	1kHz	≥70dB	≤50dB

进阶特性：

• 射频屏蔽效能：采用双层镀镍钢壳时，可达到30dB@1GHz的电磁屏蔽效果
• ESD防护：符合IEC 61000-4-2 Level 4标准，接触放电8kV/空气放电15kV

2.2 机械性能指标

2.2.1 插拔寿命测试数据

插座类型	测试标准	插拔次数	失效判定标准
消费级	IEC 60512-7	5,000次	接触电阻>100mΩ
工业级	MIL-STD-202H	10,000次	机械结构损坏
车载级	USCAR-2	15,000次	功能失效

2.2.2 力学参数

• 插入力：1.5-5N（Type-C接口要求≤8N）
• 拔出力：0.3-1.5N（医疗设备要求≥0.8N防脱落）
• 保持力：轴向拉力≥15N（车载应用标准）

2.3 环境适应性

环境参数	商业级	工业级	军工级
工作温度	0~70℃	-40~85℃	-55~125℃
湿度耐受	85%RH	95%RH	98%RH
盐雾测试	24h	48h	96h

---

三、材料与工艺技术演进

3.1 核心材料体系

接触件材料演进：

1. 第一代：黄铜镀镍（成本低，寿命5k次）
2. 第二代：铍铜合金（弹性好，寿命10k次）
3. 第三代：纳米晶铜（导电率提升30%）
4. 最新技术：石墨烯复合镀层（接触电阻<10mΩ）

外壳材料对比：

• ABS塑料：成本低，耐温80℃
• PC+玻纤：耐冲击，UL94 V-0阻燃
• 不锈钢壳体：EMI屏蔽>30dB

3.2 先进制造工艺

1. 精密冲压：±0.01mm尺寸公差（日本AIDA冲床）
2. 选择性电镀：
   • 先镀3μm镍层打底
   • 再镀0.2μm金层（成本敏感场合用镀锡）
3. 激光焊接：替代传统点焊，焊缝强度提升50%
4. 自动化检测：
   • 接触压力光学检测（误差±0.05N）
   • 3D AOI检测外观缺陷

---

四、应用场景技术适配方案

4.1 消费电子特殊需求

• 智能手机：超薄设计（3.5mm插座高度≤2.8mm）
• TWS充电盒：磁吸式Pogo pin方案
• 游戏耳机：RGB灯效集成（透光PC材料）

4.2 工业级应用方案

• 石油勘探设备：IP68防护+不锈钢壳体
• 铁路调度系统：抗震设计（10-2000Hz/5Grms）
• 医疗设备：抗菌涂层（Ag+离子镀层）

4.3 车载电子特殊要求

• 耐高温：125℃持续工作
• 防振设计：采用硅胶减震环
• 电磁兼容：双绞线差分传输

---

五、安装工艺规范详解

5.1 PCB安装关键技术

参数	SMT工艺	DIP工艺
焊盘设计	阻焊定义焊盘	通孔镀铜
温度曲线	峰值245℃	波峰焊260℃
返修难度	高（需BGA返修台）	低（烙铁可维修）

5.2 面板安装注意事项

1. 开孔公差控制：直径公差±0.1mm
2. 防旋转设计：六角螺母或定位销
3. 接地处理：弹簧指状物实现<0.1Ω接地阻抗

---

六、前沿技术发展趋势

1. 智能检测技术：
   • 霍尔传感器检测插头状态
   • 阻抗检测自动识别设备类型
2. 复合功能集成：
   • 集成DAC模块的Type-C插座
   • 带温度传感器的工业插座
3. 环保材料应用：
   • 生物基塑料（碳足迹降低40%）
   • 无铅镀层工艺

---

七、选型参考与失效分析

7.1 选型决策矩阵

考量维度	消费级	专业级	工业级
寿命需求	3k次	10k次	50k次
防护等级	IP54	IP67	IP69K
成本敏感度	高	中	低

7.2 常见失效模式

1. 接触失效（占故障率68%）：
   • 镀层磨损（500次插拔后镀层厚度减少30%）
   • 异物污染（盐雾测试后接触电阻上升200%）
2. 机械损坏（占22%）：
   • 插孔变形（超过5N侧向力导致）
   • 簧片疲劳（10^7次应力循环后断裂）
