OpenCV 指针仪表盘参数读取（二） 预处理

本文将从图像的预处理部分进行叙述，包括图片的读入，模板匹配，灰度化，中值滤波四个部分。

图片读入

为保证后续对图片的处理方便，这里的初步设计是希望在主程序入口对程序进行操作，故提前定义如窗口名，文件名等信息（图片的索引是在与cpp文件的同文件夹下），代码如下：

// Define Window Name
char window_name[] = "Demo";

// Define File Path
char src_image_path[] = "11.jpg";
char template_path[] = "05.jpg";

// Create a named window with the name of the file
cvNamedWindow(window_name);

// Define Variables
Mat src_img, template_img, midd_img, midd_line_img,gray_img, dst_img;

// Load the image from the given file name
src_img = imread(src_image_path, 1);
template_img = imread(template_path, 1);


namedWindow(window_name, CV_WINDOW_NORMAL);
moveWindow(window_name, 100, 100);

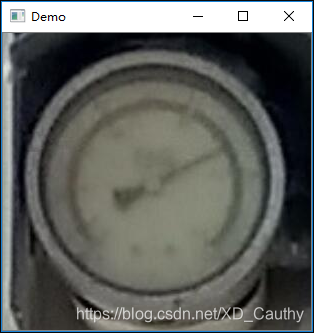

imshow(window_name, src_img);

waitKey(0);

由于后续将使用模板匹配的方法，故在定义时就将模板预先读入进来。

模板匹配

模板匹
