STM32F1 - 串口通信UART

---

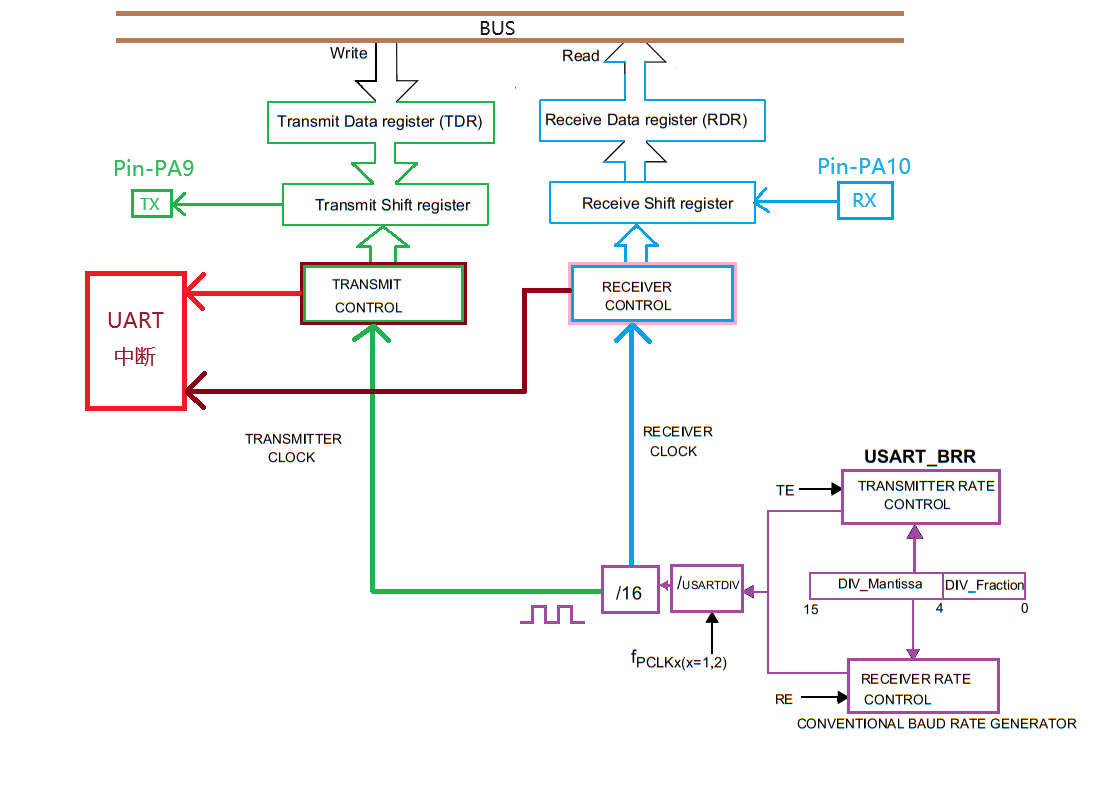

1> UART硬件框图

---

2> 通信协议

位段	内容
空闲位	TX保持高电平
起始位	TX由高变低，保持=1bit位宽
数据为	5~8位ASCII的编码数据
校验位	校验方式：奇校验 / 偶校验
停止位	TX由低变高，保持>=0.5bit位宽

常用配置：115200, 8N1

波特率为115200，
数据位：8位；
奇偶校验：无；
停止位：1位；

---

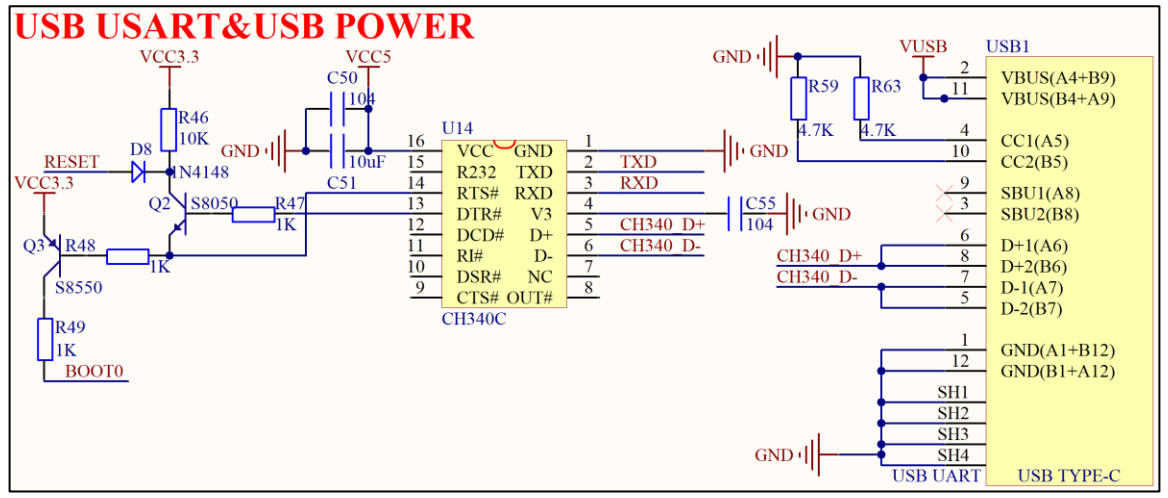

3> 硬件设计

PA9：USART1_TX;
PA10: USART1_RX

---

4> 发送1Byte数据_轮询方式

bsp_uart.c:

#include "bsp_uart.h"


// USART1_TX - PA9
// USART1_RX - PA10

void USART1_Init(void)
{


/* configures GPIO ports */
	GPIO_InitTypeDef GPIO_InitStruct;
	USART_InitTypeDef USART_InitStruct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_AFIO | RCC_APB2Periph_USART1, ENABLE);

/* USART1_TX PA9 */
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz ;

	GPIO_Init(GPIOA, &GPIO_InitStruct);

/* USART1_RX PA10 */
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;

	GPIO_Init(GPIOA
