Android开发-类微信界面设计

一、功能说明
二、程序分析
- （一）UI设计
- （二）页面切换功能

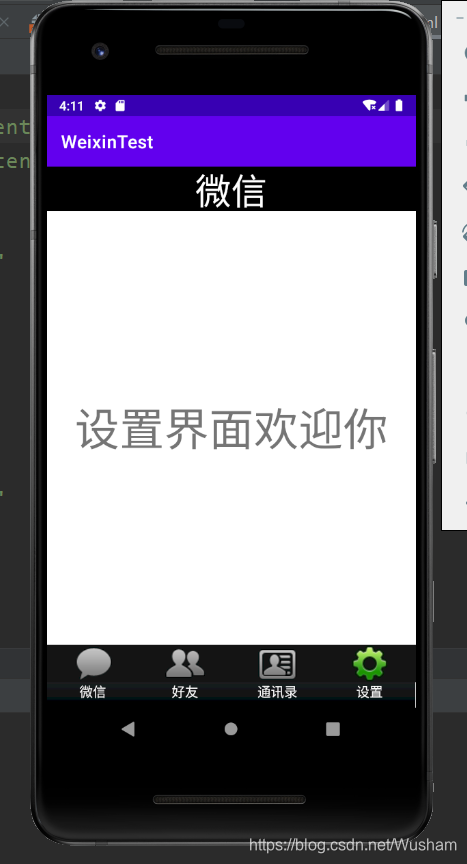

三、运行界面
四、完整源代码

一、功能说明

用过微信的小伙伴都知道，进入微信之后屏幕会大致分为三部分，最上面的部分显示标题，中间部分显示内容，最下会有不同图标，点击之后会进入不同的功能界面。
在这里插入图片描述

不只是微信，很多APP都采取这样的布局，在这样的布局之中，最基本也是最重要的功能就是点击下方的图标，中间部分变为相应内容，在本文中也将主要讲述该功能。

二、程序分析

在本案例中，首先需要将页面基本的上中下部分结构搭建出来，之后再利用 Fragment 完成页面切换功能，大致分为 UI 设计与页面切换功能两部分。

（一）UI设计

首先将所有的图片资源放入【res】-【drawable】文件夹中，由于要做出点击与未点击的不同效果，有四个tab，则一共需要八张图片。
在layout文件夹中创建top.xml文件，并设置其样式。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/textView1"
        android:textSize="40sp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/black"
        android:layout_weight="1"
        android:gravity="center"
        android:textColor="@color/white"
        android:text="@string/top_name" />
</LinearLayout>

在layout文件夹中创建bottom.xml文件，并设置其样式，样式为一个外层 horizental 的 LinearLayout 中平铺四个内层 vertical 的 LinearLayout。内层 LinearLayout 中放一个 ImageButton 和一个 TextView。值得注意的是，需要在每个 LinearLayout 中加上 onClick 属性，并在其中的 ImageButton 里设置 clickable=“false”。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="70dp"
    android:background="@drawable/bottom_bar"
    android:orientation="horizontal"
    android:baselineAligned="false">

    <LinearLayout
        android:id="@+id/linear_chat"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical"
        android:onClick="onClick">

        <ImageButton
            android:id="@+id/img_chat"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="#121515"
            android:contentDescription="@string/top_name"
            android:clickable="false"
            app:srcCompat="@drawable/tab_weixin_pressed" />

        <TextView
            android:id="@+id/textView1"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:text="微信"
            android:textColor="@color/white"
            android:textSize="15dp" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/linear_friend"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical"
        android:onClick="onClick">

        <ImageButton
            android:id="@+id/img_friend"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="#121515"
            android:clickable="false"
            android:contentDescription="@string/top_name"
            app:srcCompat="@drawable/tab_find_frd_normal" />

        <TextView
            android:id="@+id/textView2"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:text="好友"
            android:textColor="@color/white"
            android:textSize="15dp" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/linear_contact"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical"
        android:onClick="onClick">

        <ImageButton
            android:id="@+id/img_contact"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="#121515"
            android:clickable="false"
            android:contentDescription="@string/top_name"
            app:srcCompat="@drawable/tab_address_normal" />

        <TextView
            android:id="@+id/textView3"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:text="通讯录"
            android:textColor="@color/white"
            android:textSize="15dp" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/linear_setting"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical"
        android:onClick="onClick">

        <ImageButton
            android:id="@+id/img_setting"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="#121515"
            android:clickable="false"
            android:contentDescription="@string/top_name"
            app:srcCompat="@drawable/tab_settings_normal" />

        <TextView
            android:id="@+id/textView4"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:text="设置"
            android:textColor="@color/white"
            android:textSize="15dp" />
    </LinearLayout>
</LinearLayout>

删除原有的 activity_main.xml 文件，新建一个外层是 LinearLayout 的主xml文件layout_main.xml，利用 include 和FrameLayout 标签进行 top 和 bottom 的布局。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <include
        android:id="@id/top"
        android:layout_width="match_parent"
        android:layout_height="50sp"
        layout="@layout/top"
        />

    <FrameLayout
        android:id="@+id/content"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1">
    </FrameLayout>

    <include
        android:id="@id/bottom"
        layout="@layout/bottom"/>
</LinearLayout>

当前界面如下：
类微信界面外层结构

（二）页面切换功能

布局完成之后，新建四个空白的 Fragment，分别设置xml页面其中的 TextView 内容。
在主程序MainActivity中，首先找到四个 Fragment 和所有控件，再把四个 fragment 放到 FrameLayout 中去。

// Fragment初始化函数
    public void initFragment(){
        fragmentManager = getSupportFragmentManager();
        FragmentTransaction transaction = fragmentManager.beginTransaction();
        // 要把四个fragment放到id为content的FrameLayout中去
        transaction.add(R.id.content,chatFragment);
        transaction.add(R.id.content,friendFragment);
        transaction.add(R.id.content,contactFragment);
        transaction.add(R.id.content,settingFragment);
        transaction.commit();
    }

// 找到所有的控件
    private void initView(){
        tabChat = (LinearLayout)findViewById(R.id.linear_chat);
        tabFriend = (LinearLayout)findViewById(R.id.linear_friend);
        tabContact = (LinearLayout)findViewById(R.id.linear_contact);
        tabSetting = (LinearLayout)findViewById(R.id.linear_setting);

        imgChat = (ImageButton)findViewById(R.id.img_chat);
        imgFriend = (ImageButton)findViewById(R.id.img_friend);
        imgContact = (ImageButton)findViewById(R.id.img_contact);
        imgSetting = (ImageButton)findViewById(R.id.img_setting);
    }

考虑写一个函数 selectTab 进行切换控制，在这个函数中，首先将所有的 Fragment 隐藏，再依据每个按钮对应的数字进行中间 content 内容的切换，而隐藏所有Fragment 的函数也需要自己另外编写。

// 利用函数控制页面切换
    private void selectTab(int i){
        FragmentTransaction transaction = fragmentManager.beginTransaction();
        hideFragment(transaction); // 将全部界面隐藏
        switch (i){
            case 1:
                transaction.show(chatFragment);
                // 设置图片为绿色的（表示选中）
                imgChat.setImageResource(R.drawable.tab_weixin_pressed);
                break;
            case 2:
                transaction.show(friendFragment);
                imgFriend.setImageResource(R.drawable.tab_find_frd_pressed);
                break;
            case 3:
                transaction.show(contactFragment);
                imgContact.setImageResource(R.drawable.tab_address_pressed);
                break;
            case 4:
                transaction.show(settingFragment);
                imgSetting.setImageResource(R.drawable.tab_settings_pressed);
                break;
            default:
                break;
        }
        transaction.commit();
    }

// 先隐藏所有的fragment
    private void hideFragment(FragmentTransaction transaction){
        transaction.hide(chatFragment);
        transaction.hide(friendFragment);
        transaction.hide(contactFragment);
        transaction.hide(settingFragment);
    }

对点击事件进行监听，为每个按钮设置相应的数字，selectTab 函数才知道哪个数字对应哪个按钮。在监听函数 onClick 中，首先要将所有图标变灰（否则某个图标被点击之后再点击其他图标，该图标也会是绿色），随后再根据相应点击的 LinearLayout 设置数字。

// 监听响应函数
    @Override
    public void onClick(View v) {
        resetImg();
        switch (v.getId()){
            case R.id.linear_chat:
                Log.v("wsm","第一个tab被点击");
                selectTab(1);
                break;
            case R.id.linear_friend:
                Log.v("wsm","第二个tab被点击");
                selectTab(2);
                break;
            case R.id.linear_contact:
                Log.v("wsm","第三个tab被点击");
                selectTab(3);
                break;
            case R.id.linear_setting:
                Log.v("wsm","第四个tab被点击");
                selectTab(4);
                break;
        }
    }

// 还原初始图标函数
    private void resetImg() {
        imgChat.setImageResource(R.drawable.tab_weixin_normal);
        imgFriend.setImageResource(R.drawable.tab_find_frd_normal);
        imgContact.setImageResource(R.drawable.tab_address_normal);
        imgSetting.setImageResource(R.drawable.tab_settings_normal);
    }

设置局部监听（对底部LinearLayout的监听），由于目前设置的监听为全局监听，十分消耗内存，所以重新编写一个函数 initEvent() 仅对底部的四个 LinearLayout 进行监听.

// 设置局部监听
    private void initEvent() {
        tabChat.setOnClickListener(this);
        tabFriend.setOnClickListener(this);
        tabContact.setOnClickListener(this);
        tabSetting.setOnClickListener(this);
    }

在 onCreate 函数中调用初始化控件函数 initView()、控件监听函数 initEvent()、初始化Fragment函数 initFragment()、控制页面切换函数 selectTab() 并设置默认值1。

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.layout_main);

        // 初始化LinearLayout和ImageButton
        initView();
        // 设置控件的监听函数
        initEvent();
        // 初始化Fragment
        initFragment();
        selectTab(1);
    }
