8051指令系统

指令系统的寻址方式

寄存器寻址

1. 指令中的操作数为某一寄存器的内容
2. 例如：MOV A, R_n
   (R_n)$\to$A , n=0~7
   指令指定了从寄存器R_n中取得源操作数，故被称为寄存器寻址方式

直接寻址

1. 直接给出操作数的单元地址，地址单元中的内容就是操作数
2. 例如：MOV A, direct
   "direct"是操作数的单元地址
3. 例如：MOV A, 40H : 表示把内部RAM 40H单元的内容传送到A
   直接寻址是访问片内所有特殊功能寄存器的唯一寻址方式

寄存器间接寻址

1. 寄存器中存的是操作数的地址，即先从寄存器中找到操作数的的地址，再按该地址找到操作数
2. 在寄存器名称前面加前缀标志“@”，表示寄存器中存的是操作数地址。
3. 例如：MOV A, @R_i； i=0或1
   R_i的内容为40H,即把内部RAM 40H地址单元中的内容传送给A。

立即数寻址

1. 直接在指令中给出操作数—也称立即数。为了与直接寻址地址指令中的直接地址加以区别，需在操作数前加前缀标志“#”。
2. 例如：MOV A, #40H
   源操作数是立即数，存放在程序存储器内。

基址寄存器加变址寄存器间接寻址

1. 以DPTR或PC作为基址寄存器，以A作为变址寄存器，两者内容相加形成的16位地址作为目的地址进行寻址。
2. 例如：MOVC A, @A+DPTR
   其中，（A）= 05H，（DPTR）= 0400H，指令执行结果是把程序存储器0405H单元的内容传送给A。
3. 本寻址方式指令有三条：
   MOVC A, @A+DPTR
   MOVC A, @A+PC
   JMP @A+DPTP
4. 前两条指令适用于读程序存储器中固定的数据。例如，将固定的，按一定顺序排列的表格存放在程序存储器中，在程序运行中由A的动态参量来确定读取对应表格参数。
5. 第三条为散转指令，A中内容为程序运行后的动态结果，可根据A中不同内容，实现跳向不同程序入口的跳转。

相对寻址方式

1. 该寻址方式是以该转移指令的地址（PC值）加上它的字节数，再加上相对偏移量（rel）,形成新的转移目的的地址，从而程序转向该目的地址。
2. 转移目的地址的计算：
   目的地址=转移指令所在的地址+转移指令字节数+rel
   偏移量rel是带符号8位二进制补码数，-128~+127。
3. 例如：LJMP rel
   程序要转移到该指令的PC值+3（LJMP指令的字节数）+偏移量rel的目的地址处。编程时，只需要在转移指令中直接写要转向的地址标号。
4. 例如：LJMP LOOP
   “LOOP”为目的地址标号。汇编时，由汇编程序自动计算和填入偏移量。

位寻址

1. 对可位寻址功能的某位内容进行置“1”和清零“0”。
2. 位地址一般以直接地址给出，位地址符号为"bit".
3. 例如：MOV C, bit 其具体指令：MOV C, 40H
   把位地址为40H的值送到进位位C。

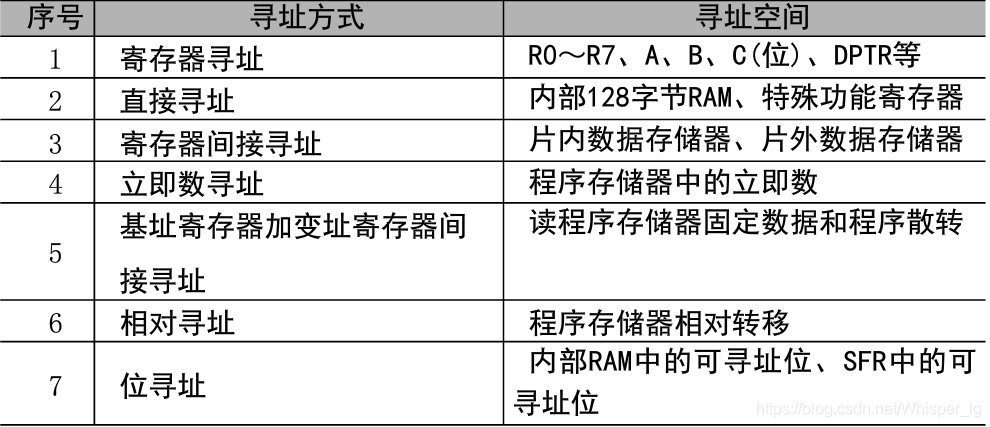

寻址方式总结
