边缘检测：Laplacian算子

Laplacian算子是一种基于二阶导数的边缘检测算法，主要用于识别图像中的快速亮度变化，即边缘。由于它直接与图像的二阶导数相关，因此能够有效地找到边缘位置，但对噪声比较敏感。

一、工作原理

1. 二阶导数的概念

Laplacian运算可以被视为对一维信号二阶导数的推广。在二维图像中，Laplacian算子可以描述图像灰度的变化程度，尤其是在边缘区域，灰度变化较大。

2. 卷积核

        Laplacian算子通常使用一个3x3的卷积核，最常见的形式有以下几种：

        简单的Laplacian卷积核：

        另一种形式（使用负号反转的卷积核）：

   这些卷积核在计算时能强调图像的边缘和轮廓。

3. 图像处理流程

        计算Laplacian：
        对输入的灰度图像进行卷积操作，得出Laplacian图像。

        边缘提取：
        将计算得到的Laplacian图像进行阈值处理，可以得到二值化的边缘图像。

二、特点与优点

1.优点

        边缘检测：Laplacian算子能够准确地定位边缘，因为其二阶导数特性可以识别到快速变化的区域。
        计算效率高：相较于更复杂的边缘检测算法，Laplacian算子的计算效率相对较高，适合实时处理应用。

2. 缺点

        对噪声敏感：由于Laplacian算子直接基于灰度的变化，具有较强的噪声敏感性。噪声会导致错误的边缘检测结果。
        细节模糊：在某些情况下，由于Laplacian算子对图像进行高通滤波，可能会造成图像细节的丧失。

三、示例代码

以下是使用Python和OpenCV实现Laplacian算子的示例代码：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像并转换为灰度图
image = cv2.imread('./image/horse.jpg', cv2.IMREAD_GRAYSCALE)

# 计算Laplacian图像
laplacian = cv2.Laplacian(image, cv2.CV_64F)

# 转换为8位图像以便显示
laplacian_abs = cv2.convertScaleAbs(laplacian)

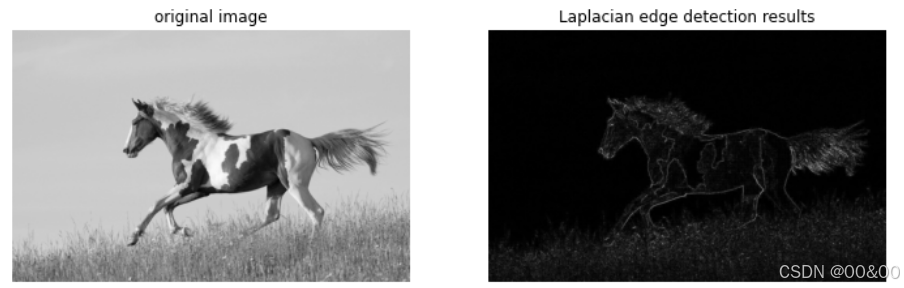

# 显示原始图像与Laplacian检测结果
plt.figure(figsize=(12, 6))
plt.subplot(1, 2, 1)
plt.imshow(image, cmap='gray')
plt.title('original image')
plt.axis('off')

plt.subplot(1, 2, 2)
plt.imshow(laplacian_abs, cmap='gray')
plt.title('Laplacian edge detection results')
plt.axis('off')

plt.show()

四、应用场景

Laplacian算子广泛应用于以下领域：

        图像处理：用于边缘检测和图像增强，帮助识别图像中的主要特征。
        形状检测：在计算机视觉中，Laplacian算子可用于形状和轮廓的检测与分析。
        医学成像：在医学图像分析中，Laplacian可以用于检测病灶或者细胞边界。

五、总结

Laplacian算子是一种有效的边缘检测方法，通过计算图像的二阶导数，快速找到边缘位置。尽管对噪声比较敏感，但其强大的边缘检测能力仍使其在许多领域得到了广泛应用。
