ARM微控制器与嵌入式系统（1）-------CPU基本结构和运行机制

存储器 堆栈的概念

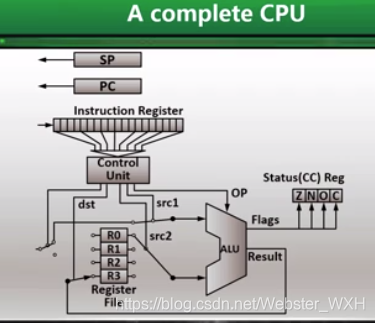

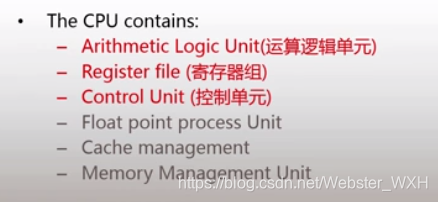

高度抽象CPU的图

红色 必有 虚色 可能有

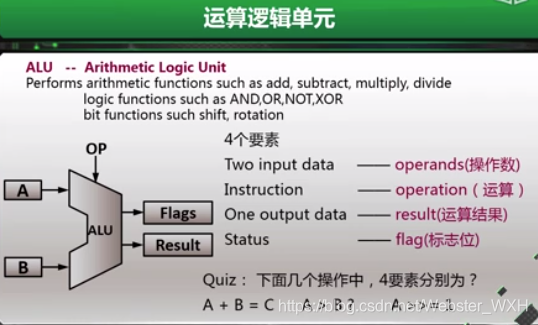

A+B=C 加法运算
A>B 是减法运算，得到的status 判断大于小于0
A>>=1 A = A>>1
很多运算都会产生标志位
PSR program status register
或者 CCR Condition Code Register
Z zero 运算零结果
N nagetive 运算负数结果
O overflow 运算溢出
C carry 运算进位

---

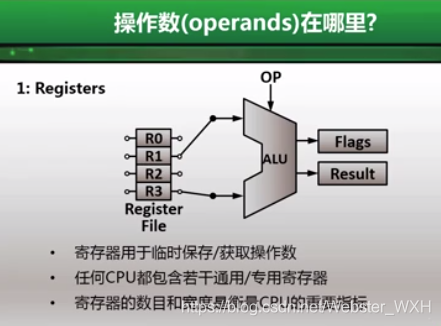

从寄存器拿数据，给运算单元

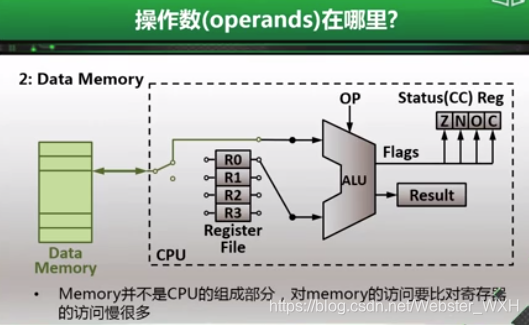

从存储器拿数据 给我们的运算单元。

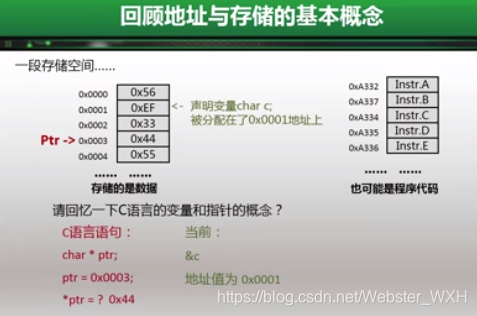

存储与地址的概念。
C语言 地址和指针的概念

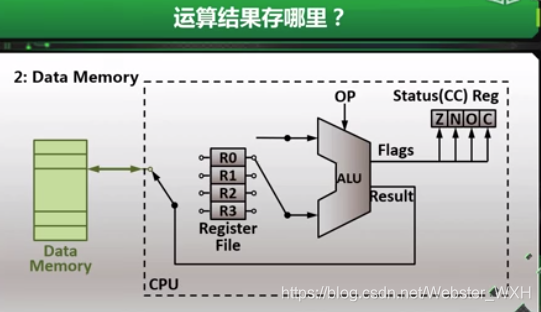

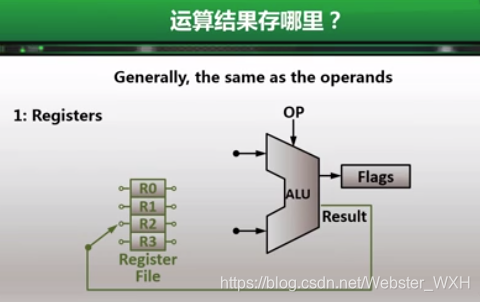

算完结果 可以送回寄存器 也可以送回存储器

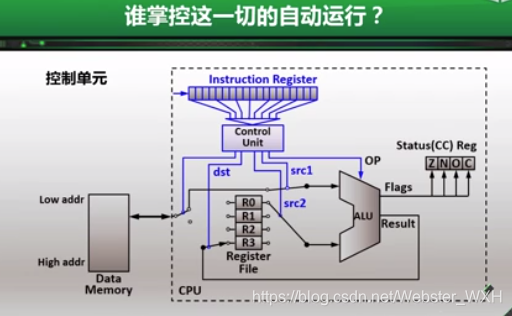

控制单元指令从哪里来？？？

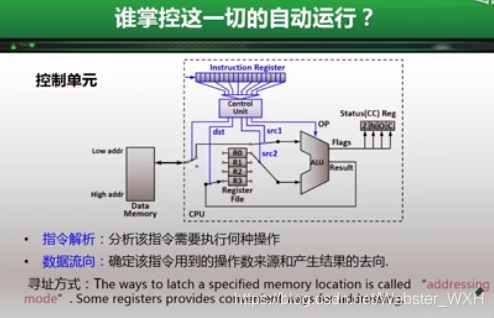

在一个时钟的驱动下，在一个时序电路的驱动下。一条一条的把存储器里的指令，挨个读出来，放到控制单元，加以解析和运算。
组合起来，完成一个强大的功能。
PC寄存器 PC指针寄存器
PC指针寄存器 绝大多数情况下是逐一递增。
也会跳变。if else switch case 调用函数
调用函数 跳变之后，怎么回去？

堆栈的概念。
