本文详细介绍了如何配置OSPF多区域路由，包括AR1至AR5路由器的配置，并展示了如何查看DR/BDR选举情况。在配置完成后，所有路由器间建立了FULL状态的OSPF邻居关系，实现了网络互通。在10.0.12.0/24广播网络中，通过调整DR优先级，实现了DR/BDR的角色切换。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

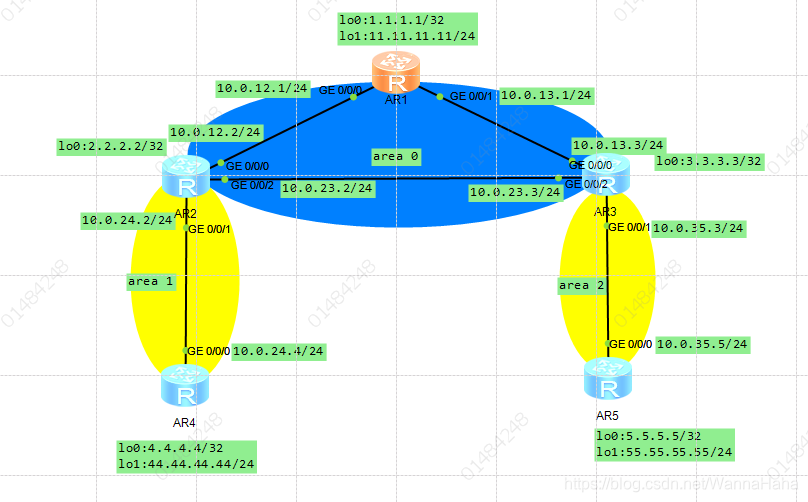

如图：通过正确配置OSPF,使得lo1之间可以正常通信；

1、基本配置（接口ip配置）省略；

2、配置OSPF路由协议

配置OSPF协议，其中AR1、AR2、AR3之间的链路位于区域0，AR2与AR4之间的链路位于区域1，AR3与AR5之间的链路位于区域2，每台路由器均使用LO0接口的IP作为自己的router id

AR1:
[Huawei]router id 1.1.1.1
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.0.12.1 0.0.0.0
[Huawei-ospf-1-area-0.0.0.0]network 10.0.13.1 0.0.0.0
[Huawei-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[Huawei-ospf-1-area-0.0.0.0]network 11.11.11.11 0.0.0.0


AR2:
[Huawei]router id 2.2.2.2
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]netw
