EPC 和 5GC 互通 2 - 架构

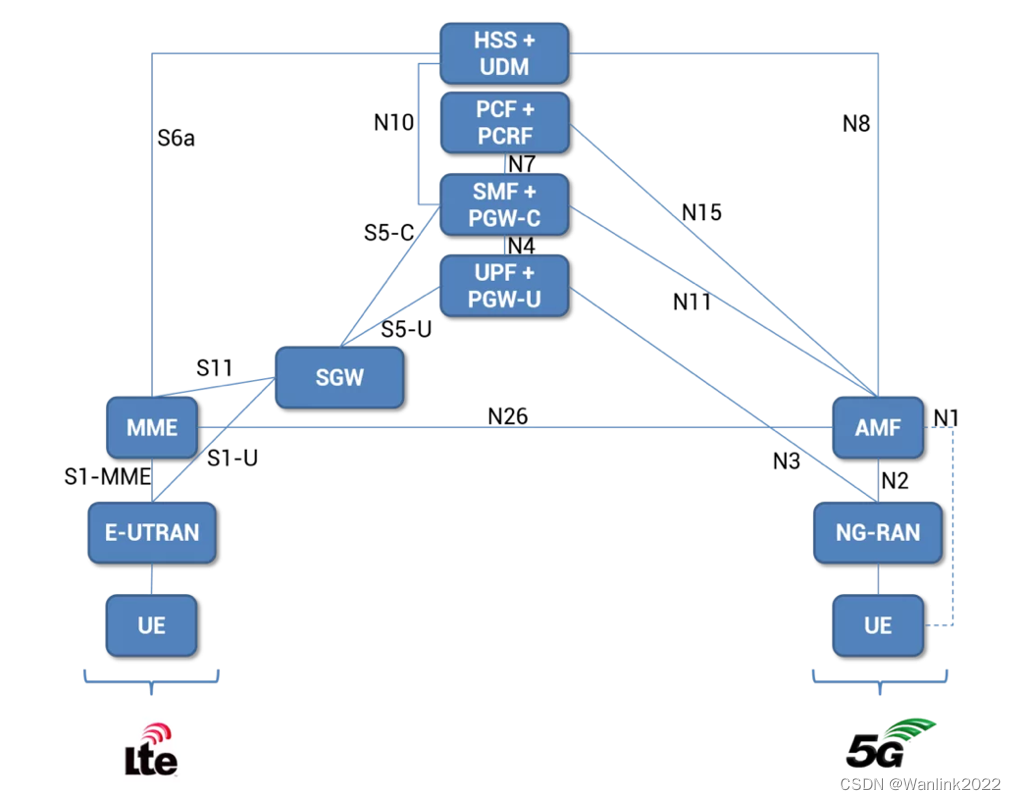

4G和5G的互通将在5G系统的早期部署中发挥非常重要的作用，5G系统将依托LTE作为锚点或底层系统。在 5G 的独立 (SA) 部署中，需要与 LTE 系统进行良好的互通，以促进两种 RAT 之间的 RAT 间移动性。出于互通目的，互通架构需要能够支持传统 LTE 核心网络 (EPC) 网元（HSS、PCRF、PGW 等）以及 5G 中引入的网络功能（UDM、PCF、SMF、UPF 等）模块。下图我们先看 3GPP 5GS 和 EPC/E-UTRAN 之间的非漫游架构。

当UE在5G和4G之间移动时，UDM和HSS应该能够互通并为UE交换签约数据。

PGW-C 和 SMF 节点应该能够维护 PDN 连接和 PDU 会话相关参数之间的映射，包括 APN 到 DNN 映射、APN-AMBR 到会话 AMBR 映射、4G 中的 QoS 映射到 5G 中的 5QI 映射和 PDU 会话类型映射。PCF 和 PCRF 应该能够交换与 UE 相关的策略，以提供 5G 和 4G 网络之间的无缝移动。

假定能够支持5GC NAS过程的UE也能够支持EPC NAS（即在传统网络中定义的NAS过程，例如在漫游的情况下）。 UE将根据它所服务的核心网络使用EPC NAS或5GC NAS过程。 为了支持平滑迁移，假定EPC和5GC可以访问共同的用户数据库，即EPC中的HSS和5GC中的UDM。同时还要假定，PCF可以通过 Nudr服务，访问这个共同的数据库UDR以获取由SUPI标识的用户。
