独立按键模块

一、独立按键分析

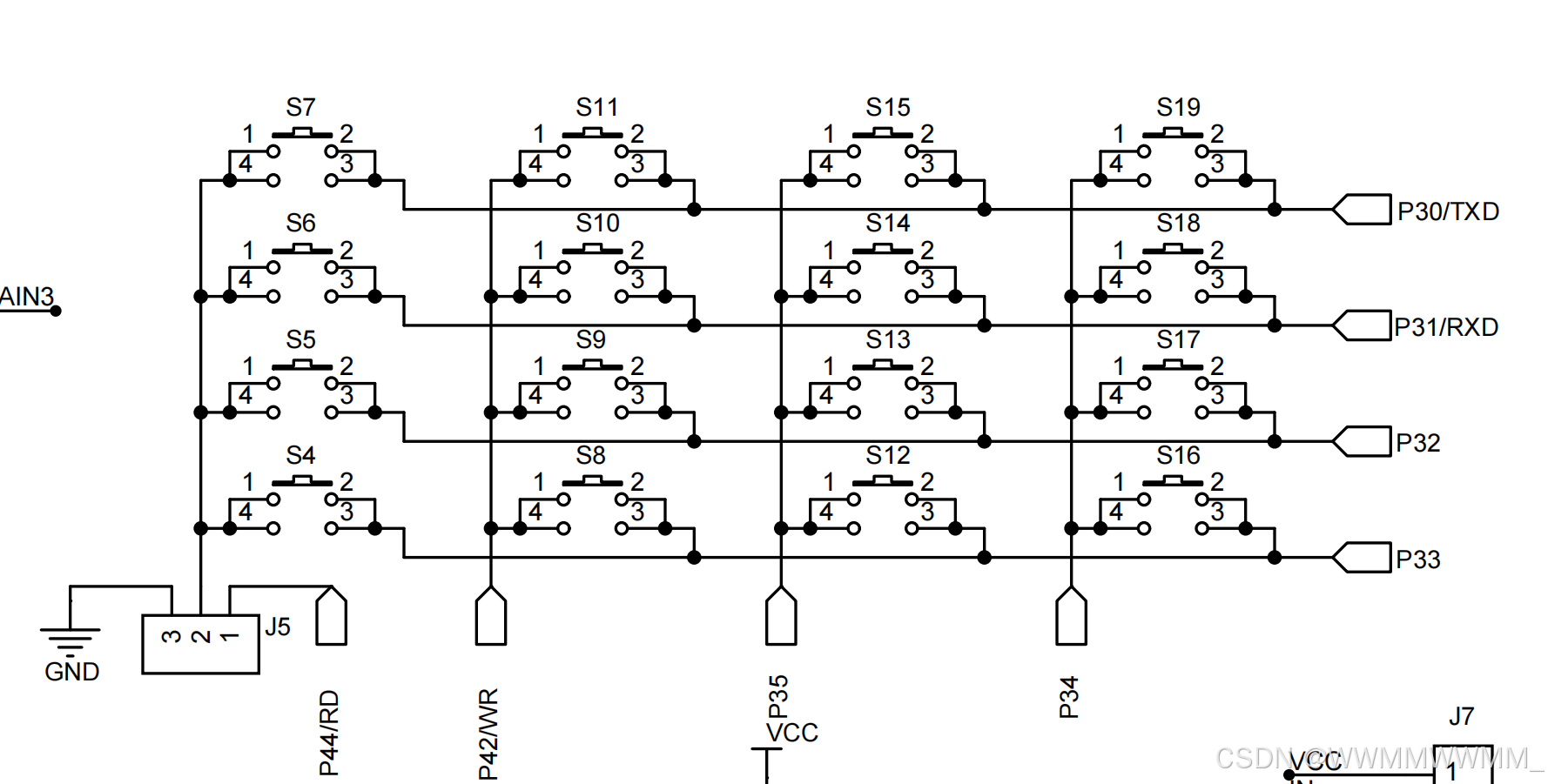

J5跳线帽接口接到BTN，独立按键模式，当独立按键按下时，P3口获得低电平。注意：进行独立按键模块操作时要注意消抖。

二、示例——状态机法

实现计数S4按下的次数、

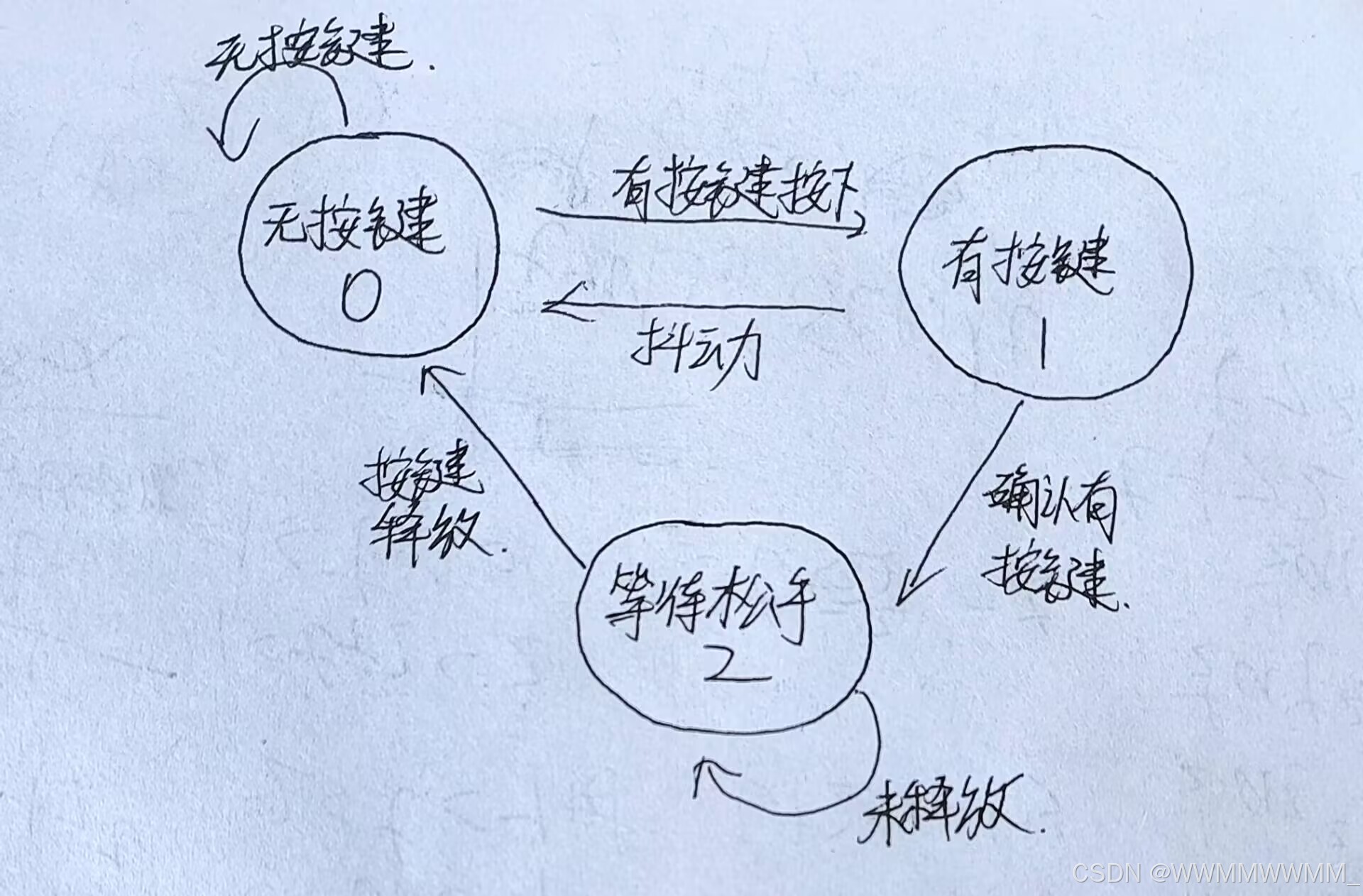

1.思路：

①：读取P33状态②：如果不是0，继续读取P33状态；如果不是0，则等待10ms，再读取P33状态。③：如果还是0，则确定有按键按下，执行number++；如果不是0，则说明是抖动，不执行其他程序。④：等待按键弹起后，再等待10ms，再从①开始执行。

编程方法：

2.代码：

#include <STC15F2K60S2.H>
#include <intrins.h>
#include "system.h"
#include "Delay.h"
#include "Device.h"


#define KEY_NO  0  //无按键按下状态，用于判断是否按下
#define KEY_DOWN  1  //有按键按下状态，判断是否为抖动
#define KEY_UP  2    //等待松手状态，判断是否弹起

//数码管显示数字对应的数组
u8 smg_code[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x3e,0x73};

HexToBin led_ctrl,uln_ctrl;

//系统初始化函数
void vSystem_Init(void)
{
	vDevice_Ctrl(0xa0,0);
	led_ctrl.hex=0xff;
	vDevice_Ctrl(0x80,led_ctrl.hex);
}

void Timer2Init(void)		//1ms@12.000MHz
{
	AUXR &= 0xFB;
	T2L = 0x18;
	T2H = 0xFC;
	AUXR |= 0x10;
	IE2 |= 0x04;		//开启定时器2中断
	EA = 1;					//开启总中断
}

//独立按键状态机法
u8 BTN_Read(void)     //10ms执行一次
{
	static u8 key_state = 0;   //保存按键的状态
	u8 key_io =0 ,key_val = 0;
	key_io = P3 & 0x0f;     //对P3的高4位清0，屏蔽不关心的IO状态
	switch(key_state)
	{
		case KEY_NO:
			if(key_io!=0x0f) key_state = KEY_DOWN;
		break;

		case KEY_DOWN:
			if(key_io!=0x0f)
			{
				if(key_io==0x0e)key_val = 7;  //S7
				if(key_io==0x0d)key_val = 6;  //S6
				if(key_io==0x0b)key_val = 5;  //S5
				if(key_io==0x07)key_val = 4;  //S4
				key_state = KEY_UP;
			}
			else
				key_state = KEY_NO;
			break;

		case KEY_UP:
			if(key_io==0x0f) key_state = KEY_NO;
		break;
	}
	return key_val;
}

u8 cnt_key;
u8 s4_number;
//按键处理函数
void vBTN_Process(void)
{
	u8 key_val;
	if(cnt_key>=10)
	{
		cnt_key=0;
		key_val = BTN_Read();
		if(key_val==4)
		{
			s4_number++;
		}
	}
}

//数码管操作函数
u8 smg_buf[8];
void vSMG_Process()
{
	smg_buf[0]=smg_code[s4_number/100];
	smg_buf[1]=smg_code[s4_number/10%10];
	smg_buf[2]=smg_code[s4_number%10];
	smg_buf[3]=0x00;
	smg_buf[4]=0x00;
	smg_buf[5]=0x00;
	smg_buf[6]=0x00;
	smg_buf[7]=0x00;
}

void main()
{
	vSystem_Init();
	Timer2Init();
	while(1)
	{
		vBTN_Process();
		vSMG_Process();
	}
}

//数码管显示函数
void vSmg_Display()
{
	static u8 i=0;
	vDevice_Ctrl(0xc0,0);   //进行段选前，清除所有位选，消除鬼影
	vDevice_Ctrl(0xe0,~smg_buf[i]);
	vDevice_Ctrl(0xc0,0x01<<i);
	i++;
	if(i==8) i=0;
}

void Timer2_Routine(void) interrupt 12
{
	cnt_key++;
	vSmg_Display();
}

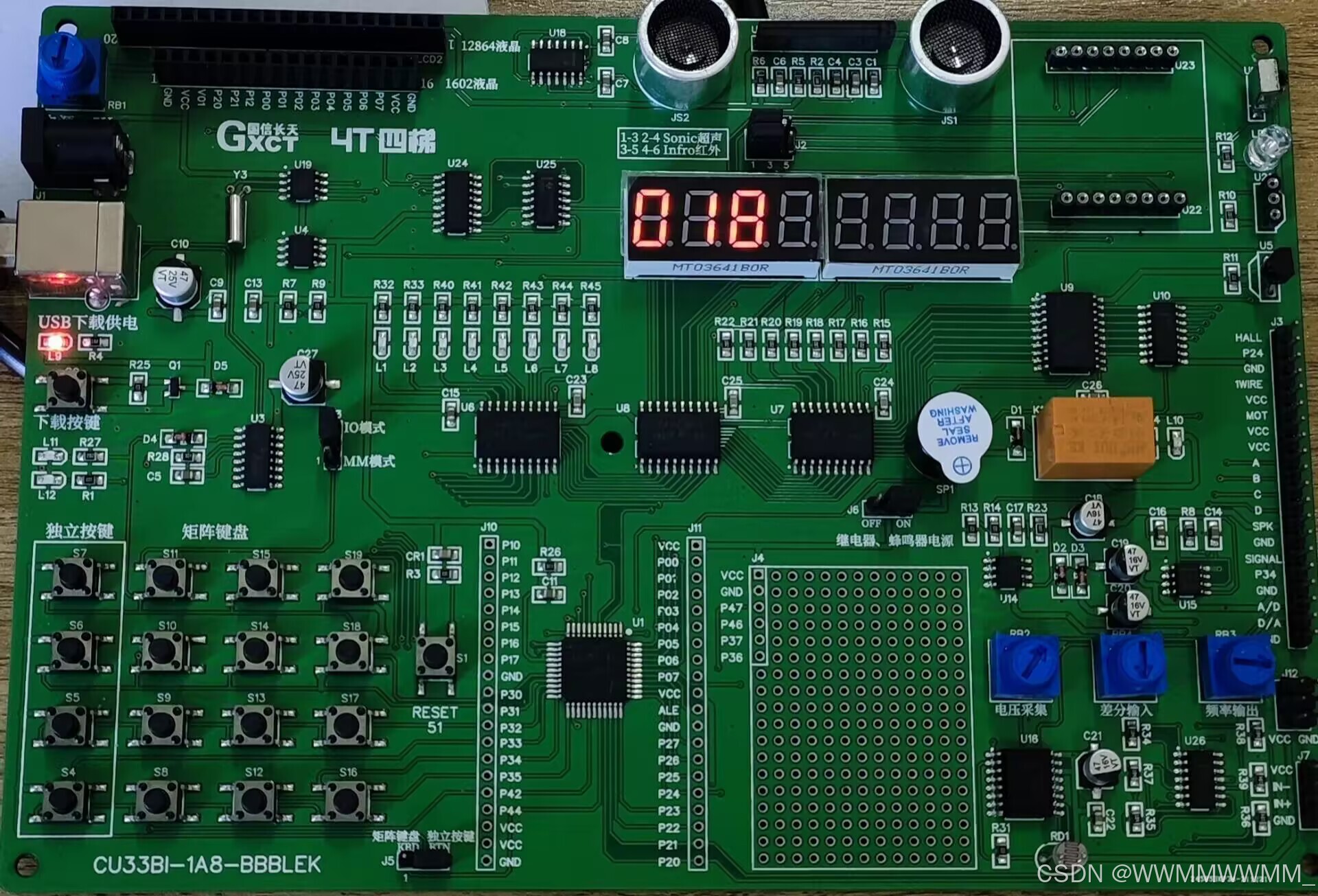

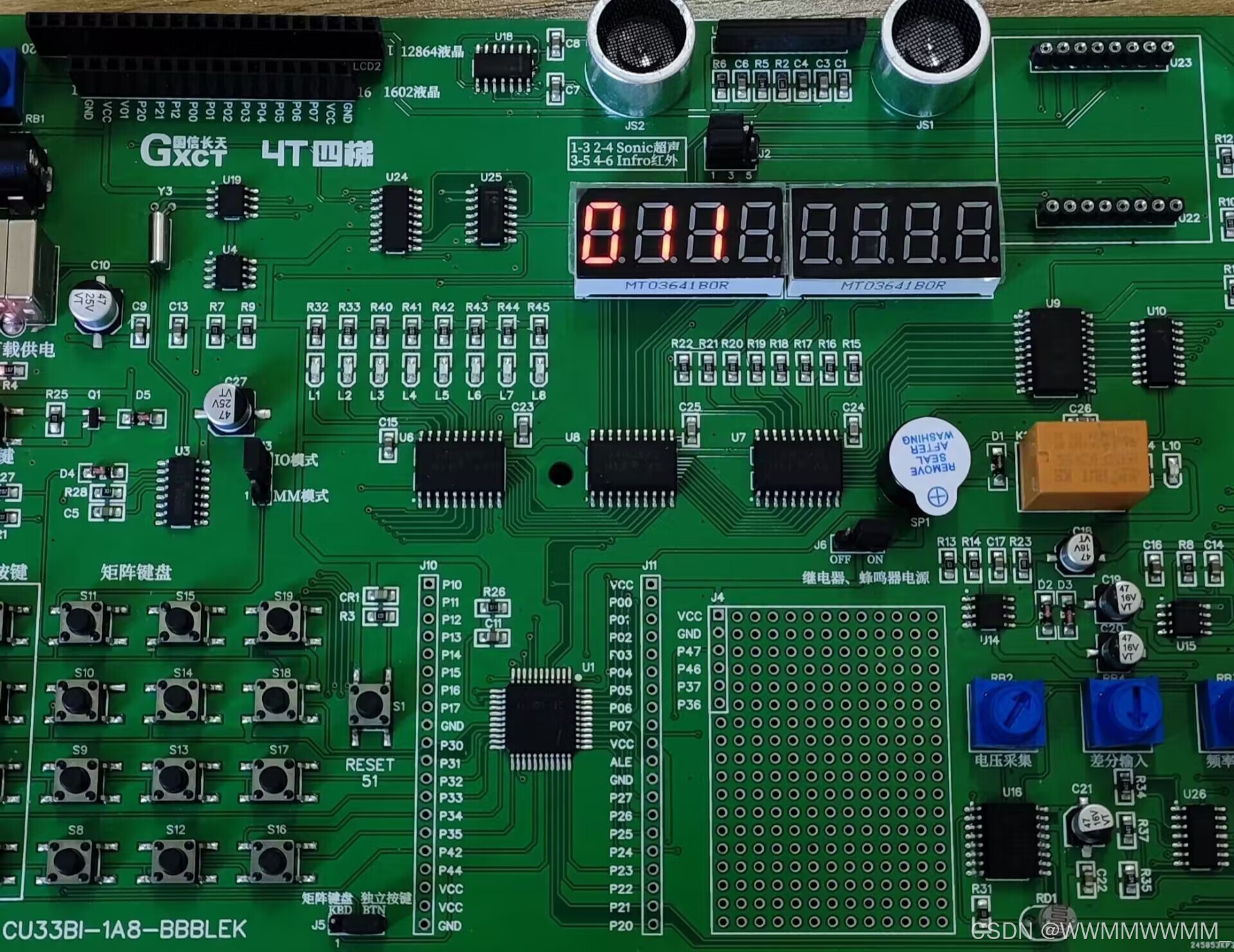

 3.现象：

 三、示例——三行按键法

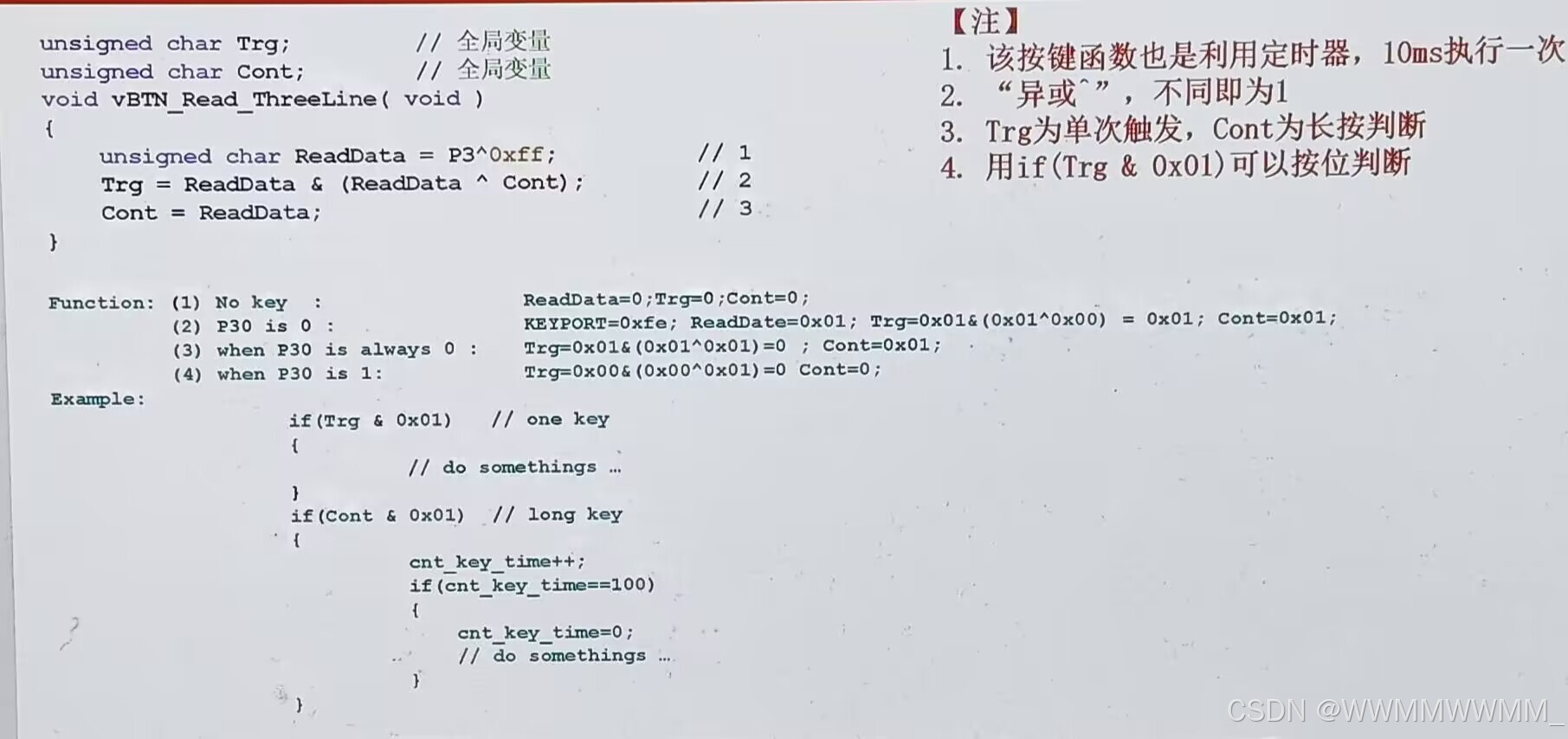

1.思路

 2.利用三行按键法实现独立按键控制数码管显示的数字大小

#include <STC15F2K60S2.H>
#include <intrins.h>
#include "system.h"
#include "Delay.h"
#include "Device.h"

//数码管显示数字对应的数组
u8 smg_code[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x3e,0x73};

HexToBin led_ctrl,uln_ctrl;

//系统初始化函数
void vSystem_Init(void)
{
	vDevice_Ctrl(0xa0,0);
	led_ctrl.hex=0xff;
	vDevice_Ctrl(0x80,led_ctrl.hex);
}

void Timer2Init(void)		//1ms@12.000MHz
{
	AUXR &= 0xFB;
	T2L = 0x18;
	T2H = 0xFC;
	AUXR |= 0x10;
	IE2 |= 0x04;		//打开定时器2开关
	EA = 1;					//打开总开关
}

//三行按键法
unsigned char Trg;
unsigned char Cont;
void vBTN_Read_ThreeLine(void)
{
	unsigned char ReadData = P3^0xff;
	Trg = ReadData & (ReadData ^ Cont);
	Cont = ReadData;
}

u8 cnt_key;
u8 number;
//按键处理函数
void vBTN_ThreeLine_Process(void)
{
	if(cnt_key>=10)
	{
		cnt_key=0;
		vBTN_Read_ThreeLine();
		if(Trg & 0x08)   //S4
		{
			number++;
		}
		if(Trg & 0x04)   //S5
		{
		  number--;
		}
		if(Trg & 0x02)   //S6
		{
			number += 10;
		}
		if(Trg & 0x01)   //S7
		{
			number -= 10;
		}
	}
}

//数码管操作函数
u8 smg_buf[8];
void vSMG_Process()
{
	smg_buf[0]=smg_code[number/100];
	smg_buf[1]=smg_code[number/10%10];
	smg_buf[2]=smg_code[number%10];
	smg_buf[3]=0x00;
	smg_buf[4]=0x00;
	smg_buf[5]=0x00;
	smg_buf[6]=0x00;
	smg_buf[7]=0x00;
}

void main()
{
	vSystem_Init();
	Timer2Init();
	while(1)
	{
		vBTN_ThreeLine_Process();
		vSMG_Process();
	}
}

//数码管显示函数
void vSmg_Display()
{
	static u8 i=0;
	vDevice_Ctrl(0xc0,0);   //段选前，清除位选，消除鬼影
	vDevice_Ctrl(0xe0,~smg_buf[i]);
	vDevice_Ctrl(0xc0,0x01<<i);
	i++;
	if(i==8) i=0;
}

void Timer2_Routine(void) interrupt 12
{
	cnt_key++;
	vSmg_Display();
}

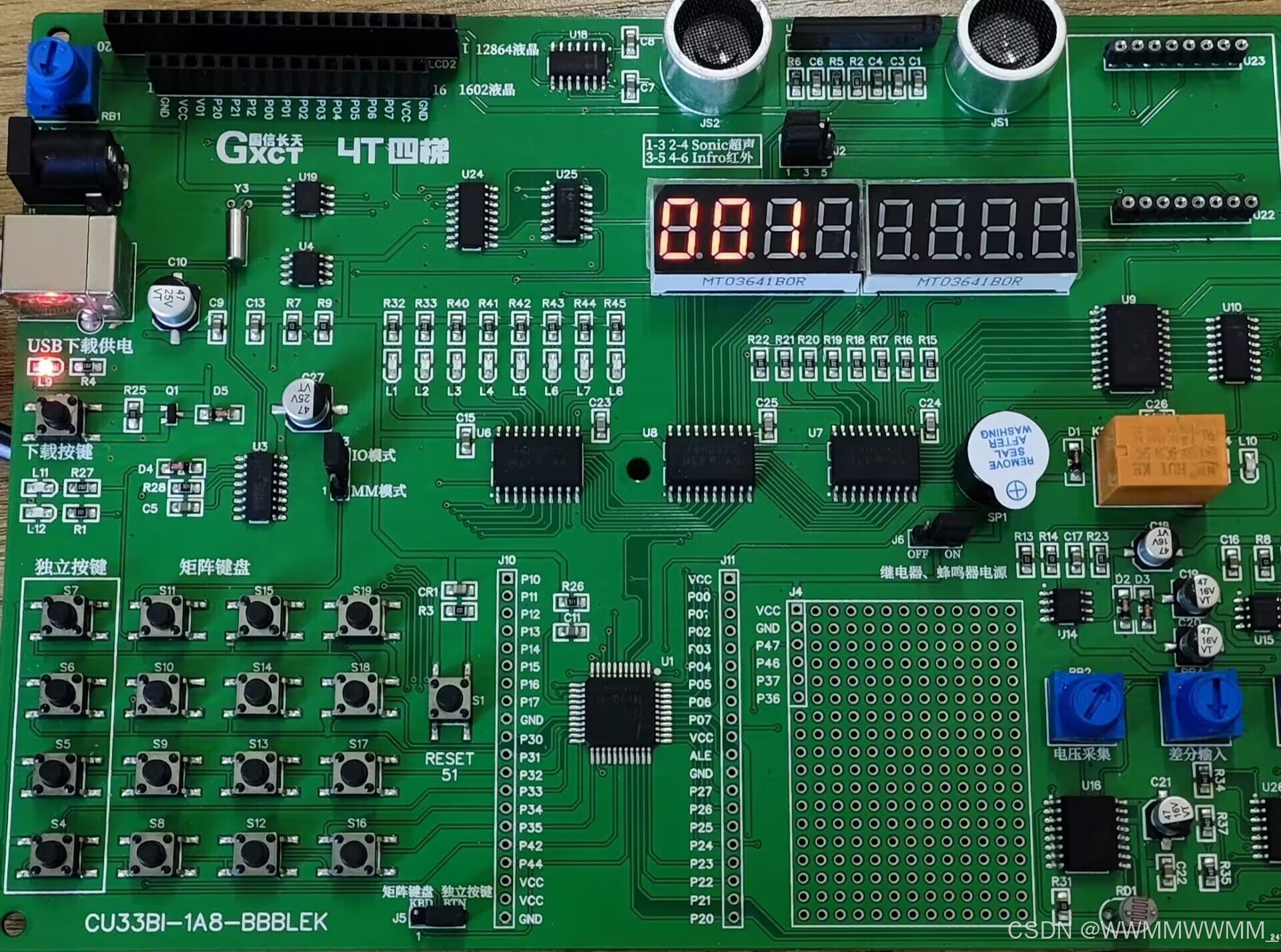

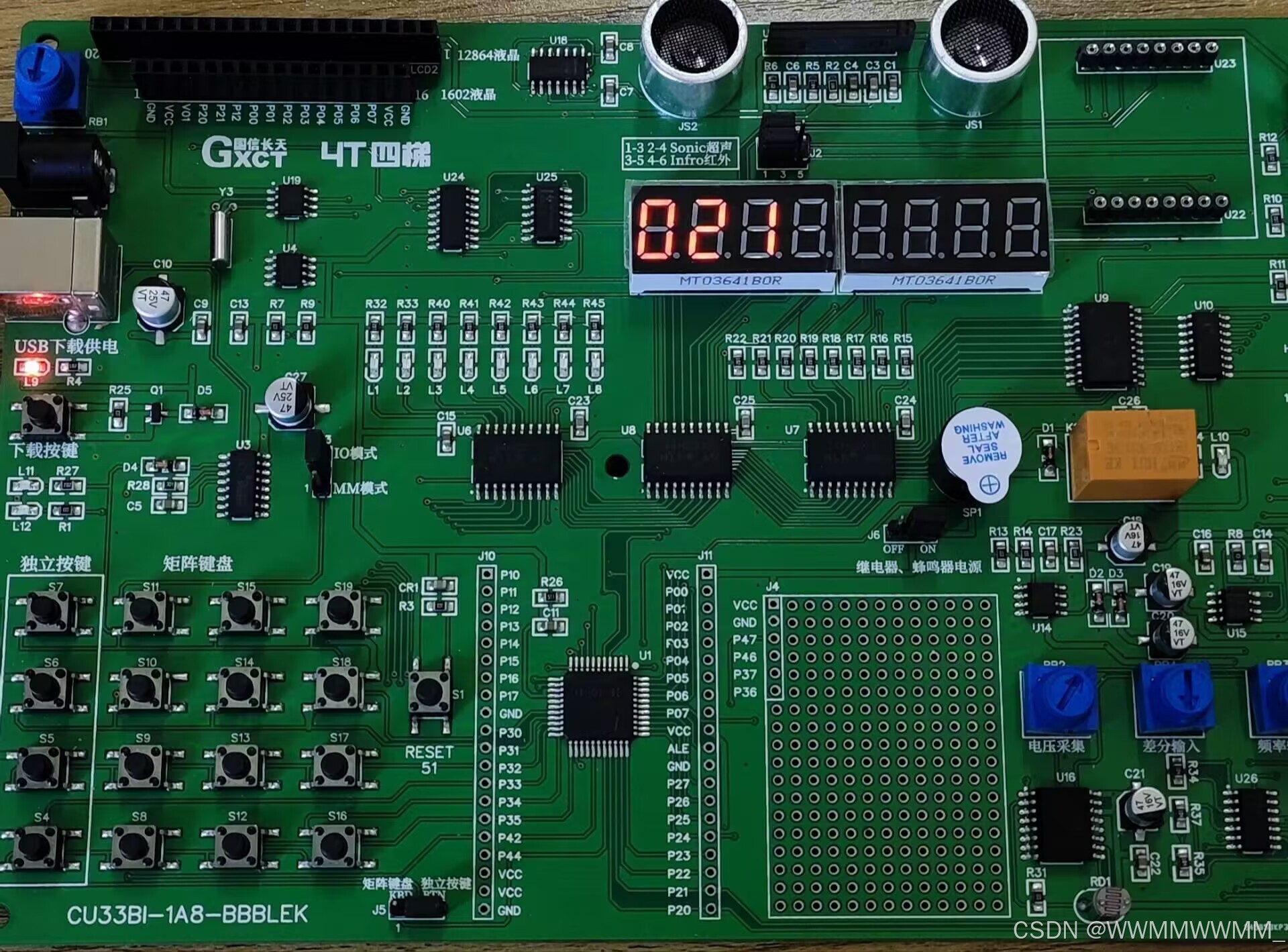

3.实际现象：
