独立按键模块

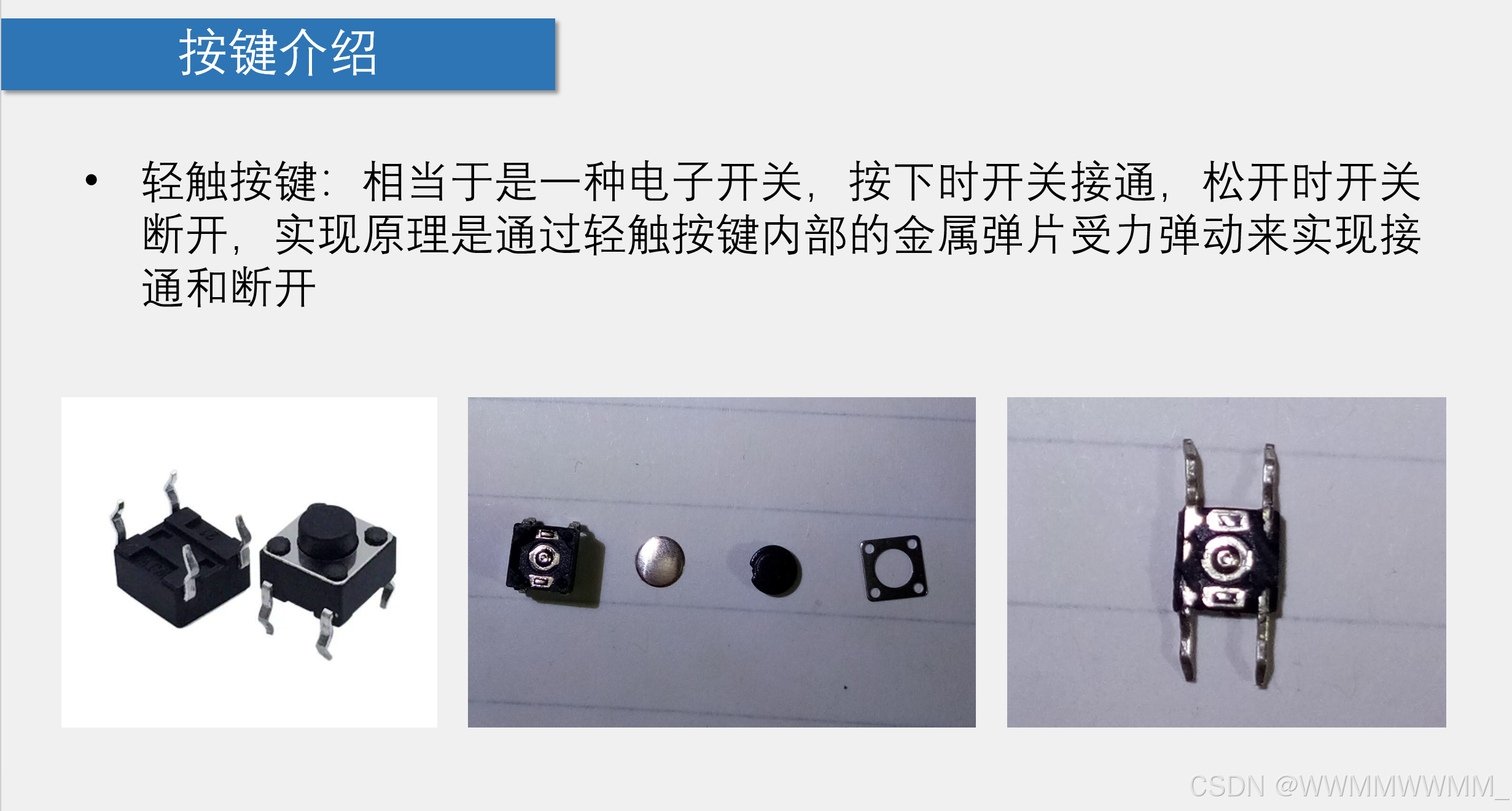

1.按键介绍

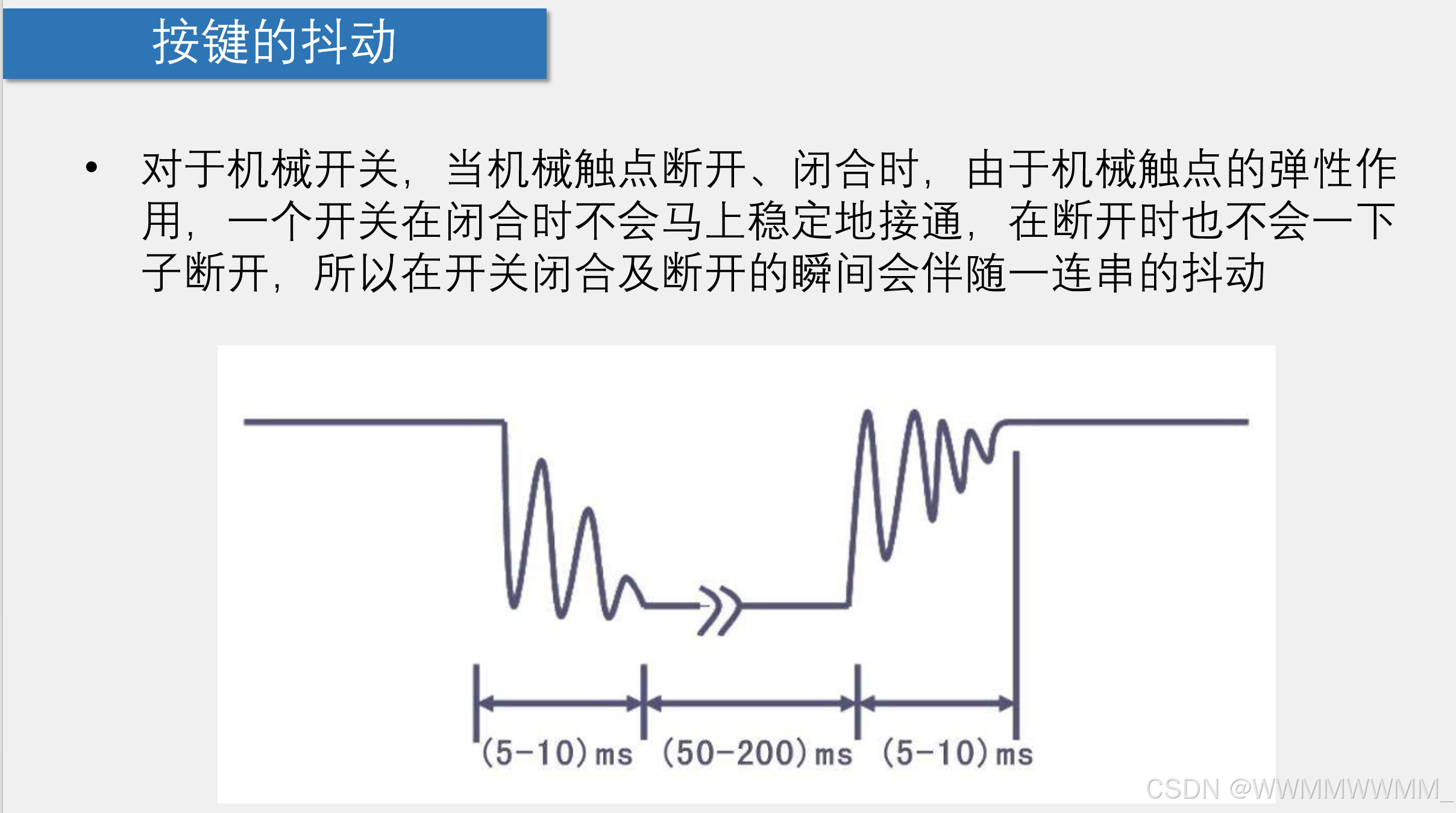

因此在操作按键的时候，要注意消抖。

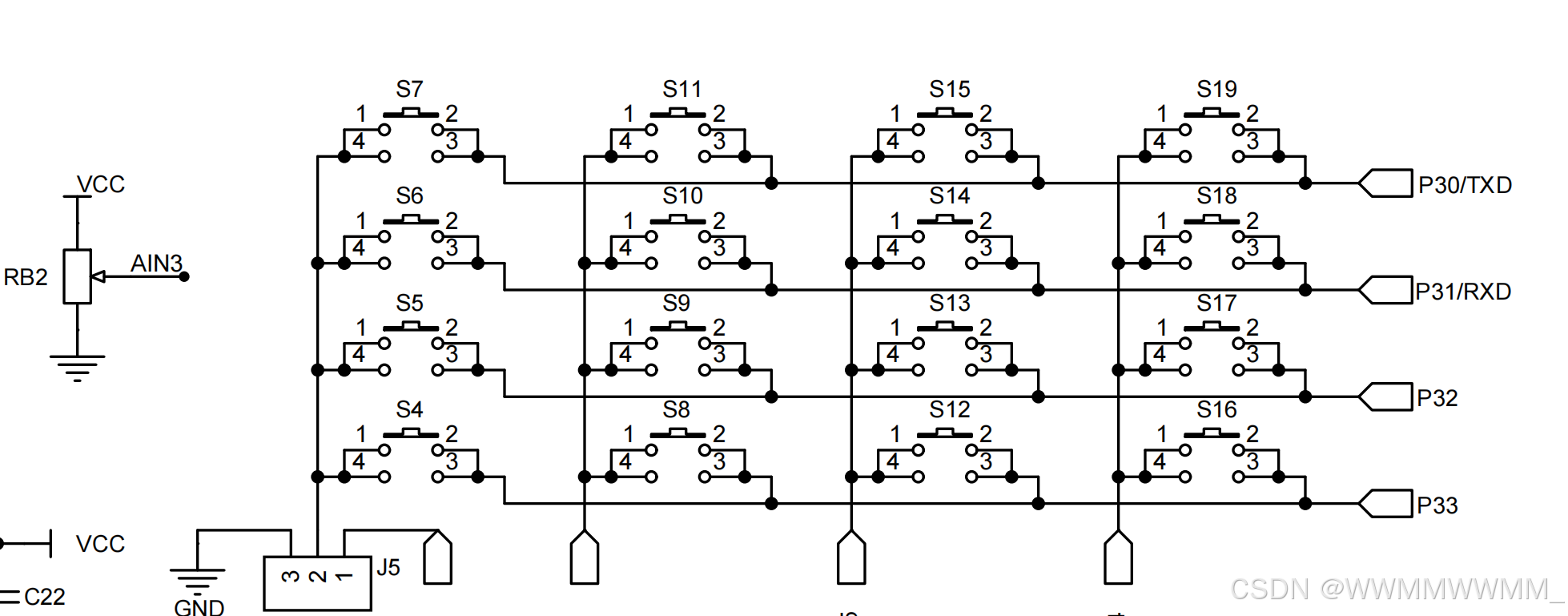

2.电路图及电路分析

检测独立按键，J5要连到BTN模式，按键按下，接地连成通路，对应的P30，P31，P32，P33口为0。

3.实验程序

①：按键控制实验程序

实验目的：掌握IO口操作，掌握sbit的使用，掌握单片机常见外围驱动电路的设计方法。

实验现象：按S7关闭所有LED，按s6打开所有LED，按s5打开蜂鸣器，按s4关闭蜂鸣器。

实验代码：

#include <STC15F2K60S2.H>

/*位声明独立按键接口*/
sbit S7  = P3 ^ 0;
sbit S6  = P3 ^ 1;
sbit S5  = P3 ^ 2;
sbit S4  = P3 ^ 3;
sbit buzz  = P0 ^ 6;


void cls_buzz(void)
{
    P2 = (P2 & 0x1F | 0xA0);
    P0 = 0x00;
    P2 &= 0x1F;
}


void main(void)
{
    cls_buzz();

    while(1)
    {
        if(S7 == 0)
        {
            P2 = ((P2 & 0x1f) | 0x80);
            P0 = 0xff;  //关闭LED
            P2 &= 0x1f;
        }
        if(S6 == 0)
        {
            P2 = ((P2 & 0x1f) | 0x80);
            P0 = 0x00;  //打开LED
            P2 &= 0x1f;
        }
        if(S5 == 0)
        {
            P2 = ((P2 & 0x1f) | 0xA0);
            P0 = 0x00;
            buzz = 1;	//打开蜂鸣器
            P2 &= 0x1f;
        }
        if(S4 == 0)
        {
            P2 = ((P2 & 0x1f) | 0xA0);
            P0 = 0x00;
            buzz = 0;	//关闭蜂鸣器
            P2 &= 0x1f;
        }
    }
}

实际现象：

②：独立按键控制LED位移

实验目的：掌握按键扫描和软件延时消抖的基本原理

实验现象：按下s7二进制加一，按下s6二进制减一，按下s5二进制加2，按下s4二进制减2.

实验代码：

#include "reg52.h"
#include "absacc.h"

unsigned char temp1;
unsigned char read_key(void);   //读取按键值函数
void key_proc(unsigned char key);  //实现对应按键的对应功能的函数

void cls_buzz()
{
    P2 = (P2 & 0x1F | 0xA0);
    P0 = 0x00;
    P2 &= 0x1F;
}

void cls_led()
{
    P2 = (P2 & 0x1F | 0x80);
    P0 = 0xFF;
    P2 &= 0x1F;
}

//延时函数: 10ms@11.0592MHz
void delay(void)
{
    unsigned char i, j;

    i = 108;
    j = 145;
    do
    {
        while (--j);
    }
    while (--i);
}


void main(void)
{
    unsigned char temp;
    cls_buzz();
    cls_led();

    while(1)
    {
        temp = read_key();
        if(temp != 0xff)
        {
            delay();  //按键消抖
            temp = read_key();
            if(temp != 0xff)
            {
                //进入按键处理函数
                key_proc(temp);
                while(P3 != 0xff);  //检测松手
            }
        }
    }
}

//按键扫描函数
unsigned char read_key(void)
{
    unsigned char temp;
    unsigned char key_value = 0xff;
    temp = P3 & 0x0f;
    switch(temp)
    {
    case 0x0e:
        key_value = 1;  //S7
        break;
    case 0x0d:
        key_value = 2;  //S6
        break;
    case 0x0b:
        key_value = 3;  //S5
        break;
    case 0x07:
        key_value = 4;  //S4
        break;
    }
    return key_value;
}

//按键处理函数
void key_proc(unsigned char key)
{
    switch(key)
    {
    case 1:
        P2 = (P2 & 0x1f | 0x80);
        temp1++;
        P0 = temp1;
        P2 &= 0x1f;
        break;
    case 2:
        P2 = (P2 & 0x1f | 0x80);
        temp1--;
        P0 = temp1;
        P2 &= 0x1f;
        break;
    case 3:
        P2 = (P2 & 0x1f | 0x80);
        temp1 = temp1 + 2;
        P0 = temp1;
        P2 &= 0x1f;
        break;
    case 4:
        P2 = (P2 & 0x1f | 0x80);
        temp1 = temp1 - 2;
        P0 = temp1;
        P2 &= 0x1f;
        break;
    }
}

实际现象：
