计算机网络（七）

七、访问控制列表ACL

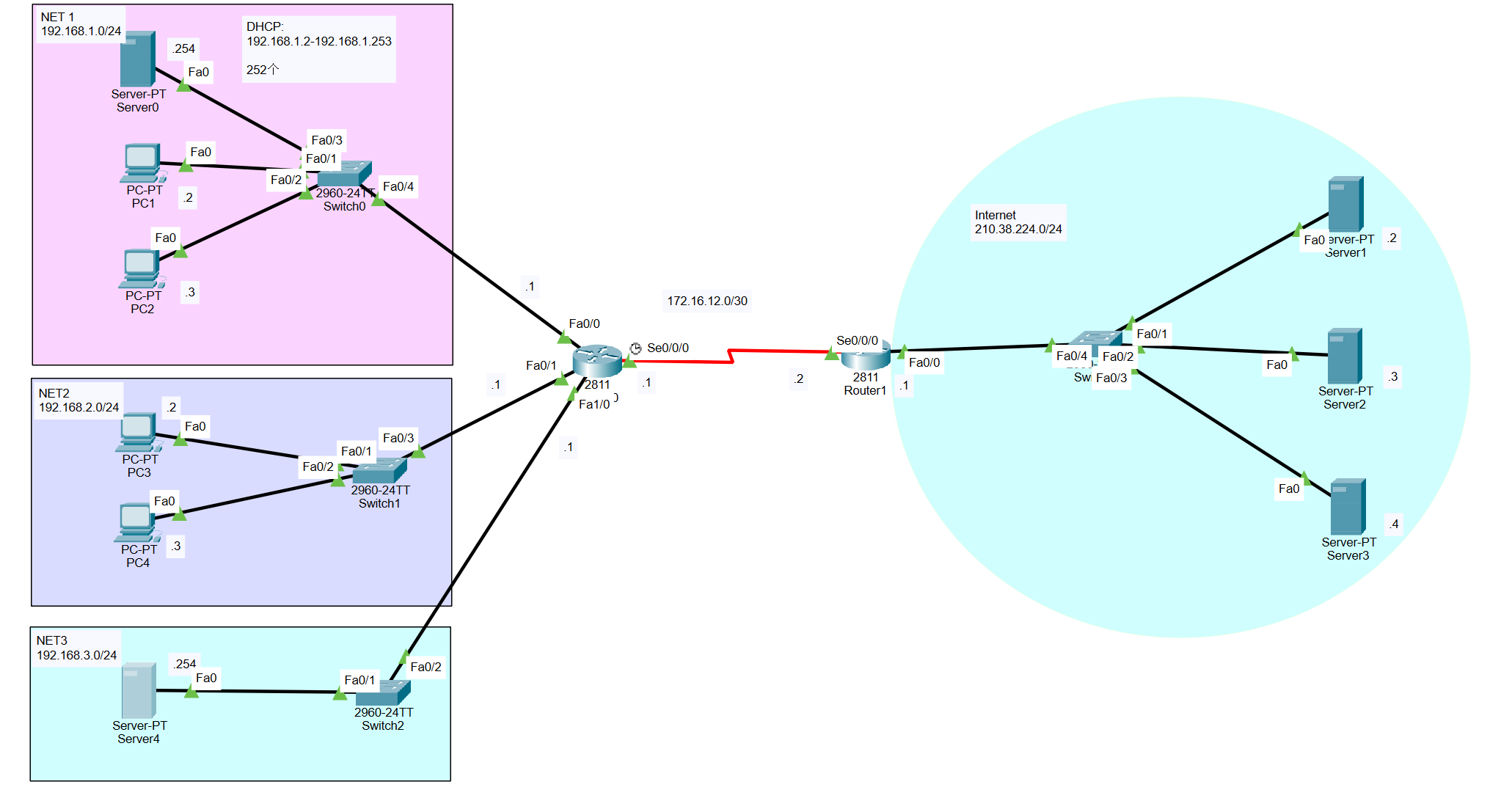

1、首先建立拓扑结构。

有一个小bug，在连接的时候你会发现路由器的f接口不够用了，因此我们要为路由器添加f口，具体操作如图所示。

2、配置DHCP服务

参考三：配置DNS和DHCP服务

3、在Company和ISP路由器上配置RIPV2路由协议

Company:

router rip---->version 2--->no auto-summary---->network 192.168.1.0---->network 192.168.2.0---->network 192.168.3.0---->network 172.16.0.0--->passive-interface  f0/0--->passive-interface  f0/1--->passive-interface  f1/0

SIP:

router rip--->version 2--->no auto-summary-->network 210.38.224.0-->network 172.16.0.0-->passive-interface f0/0

4、Web Server1是游戏站点，IP：210.38.224.2，域名：www.game.com;

Web Server2是搜索引擎站点，IP：210.38.224.3，域名：www.baidu,com;

DNS Server是域名服务器，IP：210.38.224.4

配置DNS解析1，2.

5、NET3为公司内部服务器子网，里面只有一台FTP服务器，只允许公司内部访问；FTP服务器默认开启，已经包含用户Cisco，我们可以添加其他用户，如：test。

NET1为内部涉密员工子网，不允许访问到外部网络；

NET2为普通员工子网，允许访问外部网络，但不允许访问Web Server1 游戏站点。请配置ACL！

首先，利用标准访问控制列表ACL实现只允许公司内部访问NET3中的FTP服务器，公司内部网络指的是NET1和NET2经过分析，我们需要在Company的f1/0口的出方向应用ACL，限制数据包的源。

标准ACL的配置：

access-list 1 permit 192.168.1.0 0.0.0.255

access-list 1 permit 192.168.2.0 0.0.0.255

接下来将访问控制列表1 应用到f1/0接口的出口方向

inter f1/0  --->ip access-group 1 out

测试：在PC1和PC3上访问ftp都成功，而外部网络无法访问ftp服务器。

接下来，我们需要实现不允许NET1涉密员工访问外网，允许NET2普通员工访问外网，但不允许访问游戏站点。经过分析，我们利用扩展ACL来实现。需要在Company的s0/0/0的出口方向应用扩展AVL/

扩展 ACL的配置：

access-list 101 deny tcp 192.168.2.0 0.0.0.255 host 210.38.224.2 eq www

access-list 101 deny ip 192.168.1.0 0.0.0.255 any

access-list 101 permit ip any any



将ACL 101 应用到s0/0/0口的出口方向即可。

inter s0/0/0  --->ip access-group 101 out



测试：最后记得给PC3、4加上DNS解析地址

从NET1访问外网，应该是拒绝的

从NET2访问外网是允许的，但不能访问游戏网站

① 标准访问控制列表的编号范围是多少？扩展访问控制列表的编号范围是多少？

答：标准访问控制列表（ACL）的编号范围是1-99和1300-1999，扩展访问控制列表（ACL）的编号范围是100-199和2000-2699。

② 标准控制列表应该应用在尽量靠近源地址的接口，还是目的地址的接口？

答：标准控制列表（ACL）应尽量应用在靠近目的地址的接口，以减少网络负载和提高安全性。

③ 标准访问控制列表和扩展访问控制列表各有什么特点？

答：标准访问控制列表（ACL）只能基于源IP地址进行过滤，而扩展访问控制列表（ACL）不仅可以基于源和目的IP地址，还可以基于协议类型、源和目的端口号等进行更加精细的控制。
