计算机网络实验（五）

五、RIPv2 路由协议的配置

RIP的路由项

名称	含义
目的地址	主机或网络地址
下一跳地址	为达到目的地，要经过的下一跳路由器接口的地址
接口	转发报文的路由器接口
Mertic值	本路由器到目的地的开销，可取值0~16之间的整数（16为不可达）
定时器	该路由器最后一次被修改的时间

常用配置命令

命令格式	含义
router rip	启动RIP路由协议
version版本号	设置RIP版本，可为1或者2（注意1和2是有区别的）
network网络号	网络号应为路由器直连的网络号，是分类网络号
auto-summary	路由汇总
passive-interface端口名	将端口设置为被动端口，此端口不再发送路由信息
default-information originate	注入默认路由
show ip protocols	显示路由协议配置与统计等信息
debug ip route	显示RIP路由的动态更新
clear ip route	清除路由表的信息
erase startup-config	清除启动配置文件（交换机和路由器）
reload	重启设备交换机和路由器

配置完成同一个网络无法通信的原因有：

1、路由器的接口没有打开

2、PC机网关没有设置

3、没有给接口设置IP

4、网关地址和IP不属于同一网络

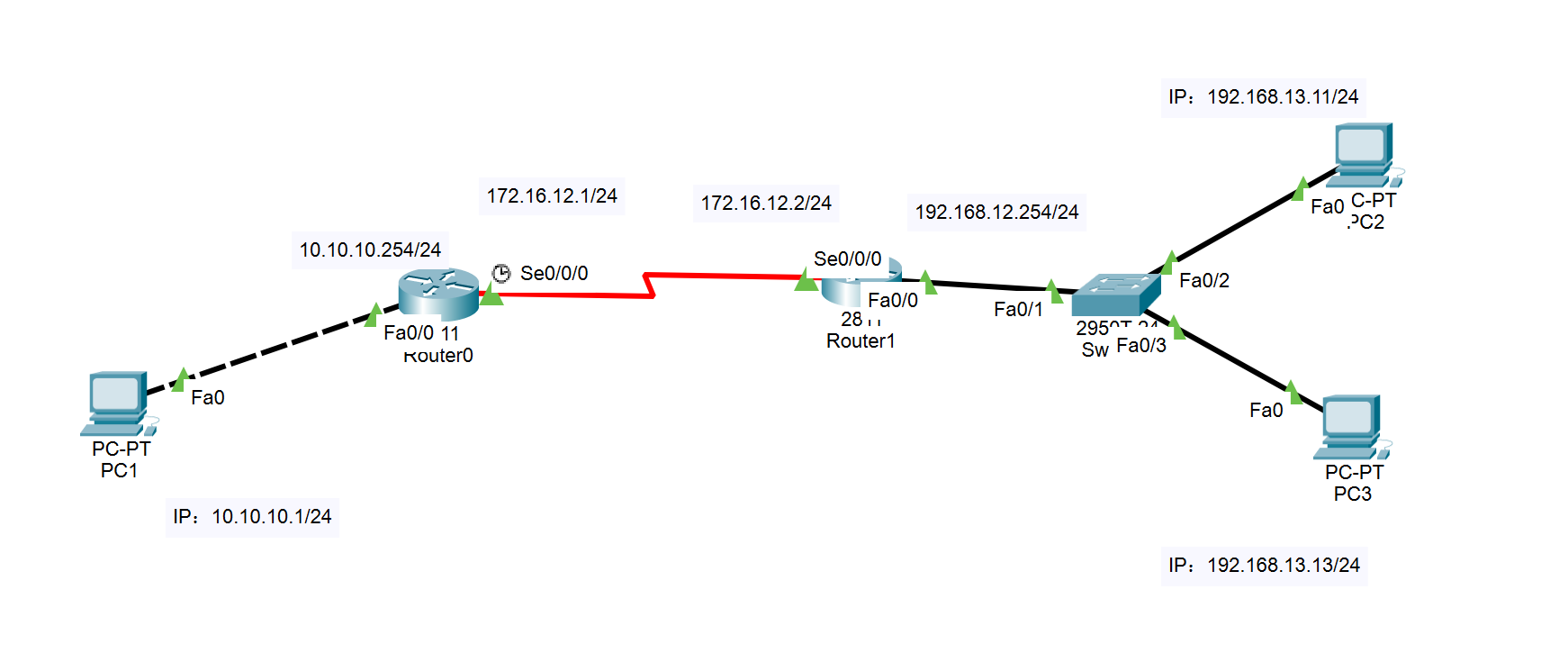

• 在路由器R1和R2上配置RIPv2，查看路由表。

R1： Router rip-->version 2--->network 10.0.0.0--->network 172.16.0.0(注：是分类网络号）

R2:   Router rip-->version 2--->network 172.16.0.0--->network 192.168.13.0(注：如果不小心写错了网络号可以用命令 no network ip）

Do show ip router(查看路由表）

至此R1有R2的路由表，反之成立。

• 配置路由汇总，查看路由表，进行对比。

你观察发现R2并没有10.10.10.0/24网络的路由而是有10.10.10.0/8

原因是：RIPv2再不连续子网的网络边界，默认进行路由汇总，我们再边界处关闭自动汇总就行。

R2：clear ip route *-->show ip route

R1:   no auto-summary-->show ip route

• 配置被动接口，查看路由更新过程，进行对比分析。

R1: debug ip rip-->undebug all(使用debug ip rip命令启动查看rip路由更新过程）-->router rip-->passive-interfacef0/0-->do debug ip rip-->do undebug all

R2:debug ip rip-->undebug all-->router rip-->passive-interface f0/0-->do debug ip rip-->do undebug all

• 配置默认路由注入，查看路由表。

假如R1是内网的边界路由器，一般会在这台路由器上面配置默认路由，我们希望这条默认路由能够通过RIP协议传递到内网的其他路由器，此时需要配置默认路由注入功能。



R1:ip route 0.0.0.0 0.0.0.0 f0/0-->do show ip route -->route rip-->default-information originate

R2:do show ip route

show ip protocols(查看路由协议相关信息）

① RIP如何更新路由项？RIP最大的缺点是什么？

答：RIP通过定期发送路由更新消息（称为路由更新报文）来更新路由表。路由器将自己的路由表发送给邻居路由器，并接收来自邻居路由器的路由表信息，然后根据这些信息更新自己的路由表。RIP最大的缺点是其慢速和有限的网络容量。由于RIP使用固定的时间间隔发送路由更新消息，并且限制了最大跳数，因此在大型网络中或者拓扑变化频繁的情况下，RIP可能会导致网络收敛速度慢，以及不够灵活和可扩展。

② 什么是边界路由自动汇总？如何关闭自动汇总功能？

答：边界路由自动汇总是指在路由器上汇总连续的路由条目为一个更大的路由表条目，以减少路由表的大小。自动汇总是由于路由协议（如RIP）默认启用的功能。要关闭自动汇总功能，你可以在路由器的配置模式下使用以下命令：no auto-summary。这个命令告诉路由器不要自动汇总边界路由。

③ 为什么要配置被动接口?通常在什么位置配置被动接口？

答：配置被动接口可以减少路由器发送路由更新消息的频率，从而减少网络流量和路由器资源的消耗。被动接口通常配置在路由器的路由进程中，用来指定哪些接口是被动接口。被动接口会定时发送路由更新消息，但只有在接口状态改变时才会立即发送更新消息，从而减少了不必要的路由更新。

④ 为什么配置默认路由注入？

答：配置默认路由注入可以将默认路由（0.0.0.0/0）添加到路由表中，并将流量路由到指定的下一跳地址。这样做的好处是可以简化路由表，特别是在边缘路由器或者边界路由器上，可以使用默认路由将未知目的地的流量路由到指定的下一跳，从而减少了路由表的大小和维护成本，同时提高了网络的灵活性和可扩展性。
