计算机网络实验（四）

四、静态路由的配置

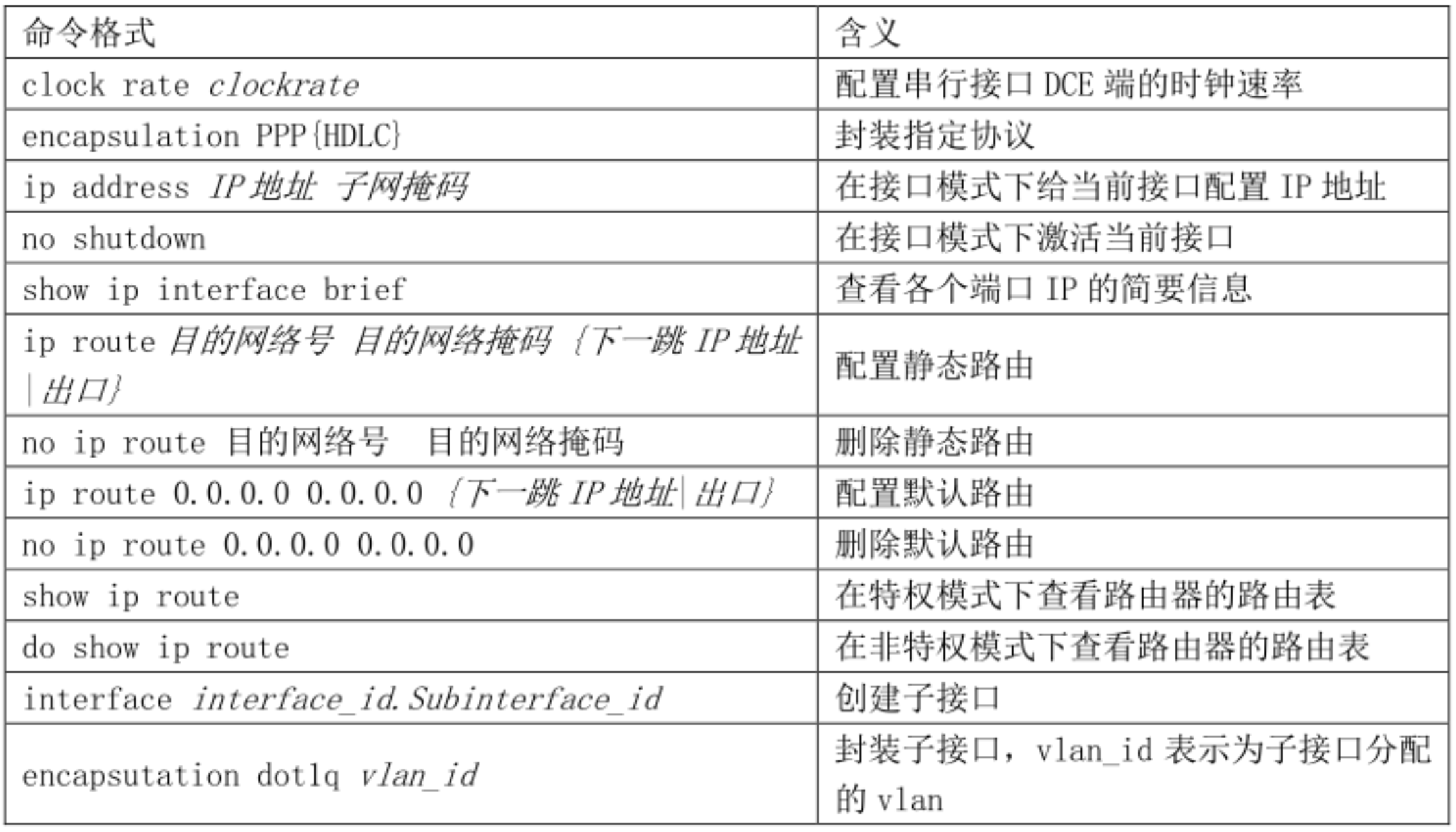

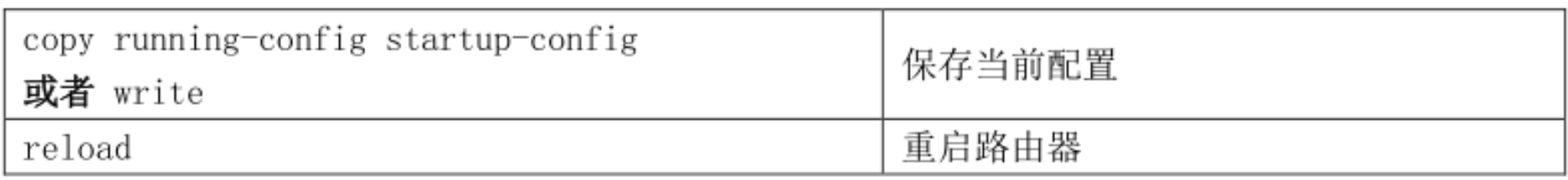

常用的配置命令

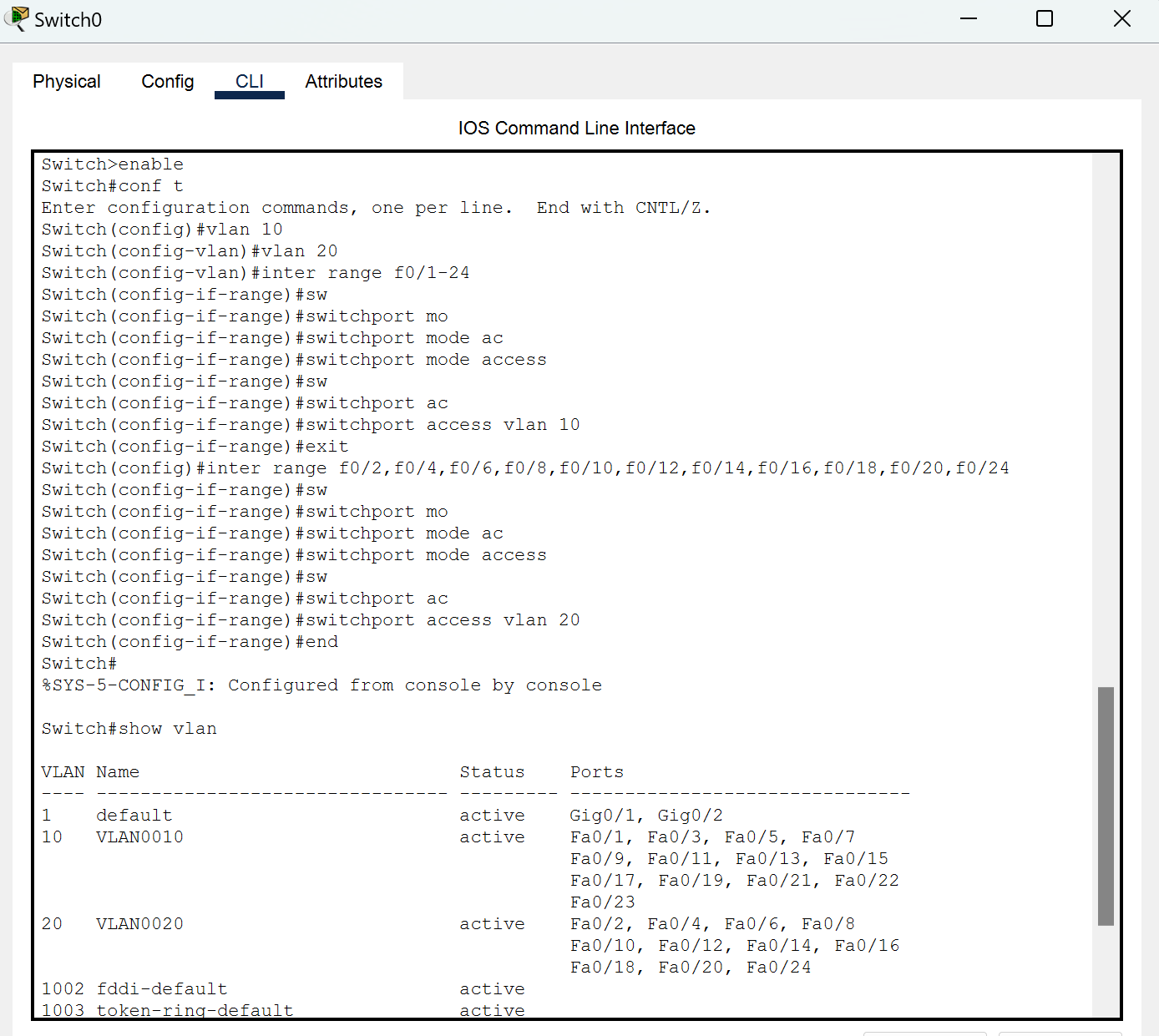

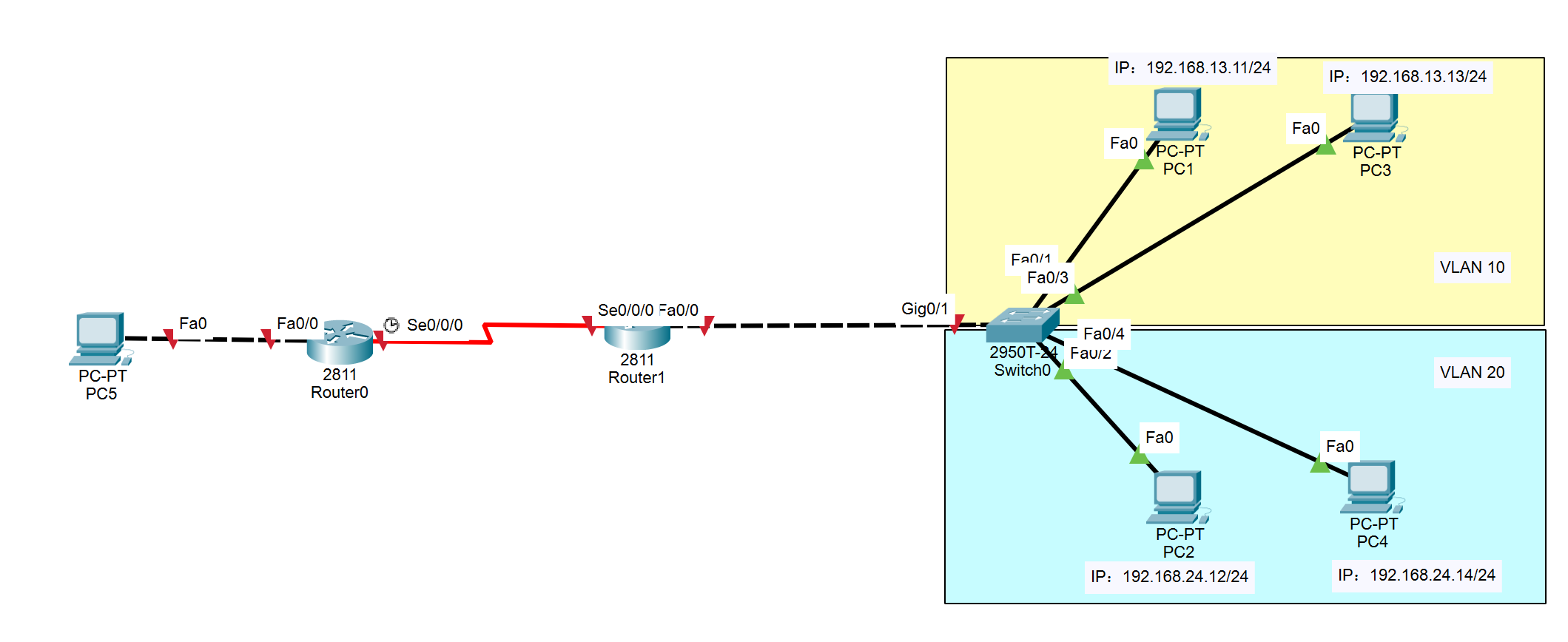

（1）根据下图建立拓扑，并配置IP，为PC机划分vlan，并测试连通性。

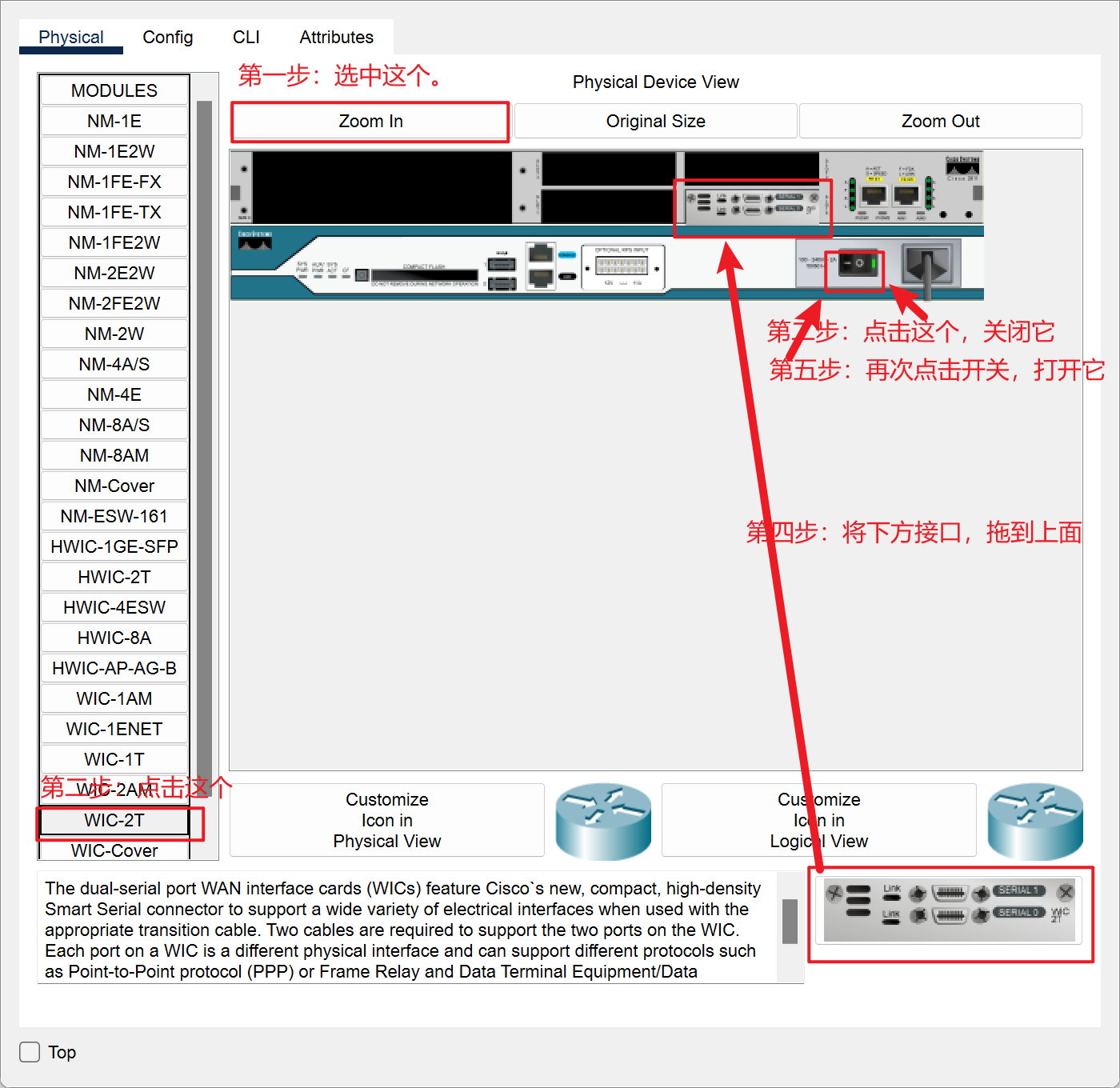

注：没有相应的接口连接串行线，因此需要为路由器增加模块。（图中红色这条线）

具体操作如下图：

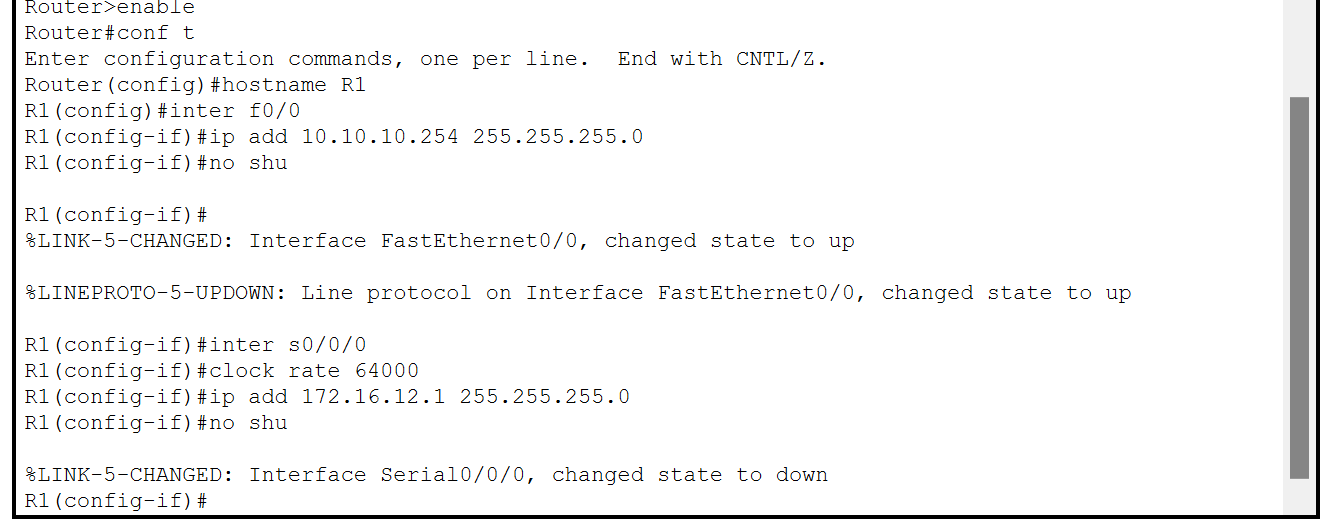

在有钟表的（如时钟没有显现出来输入show controllers se0/0/0）的那一端路由配置时钟频率。

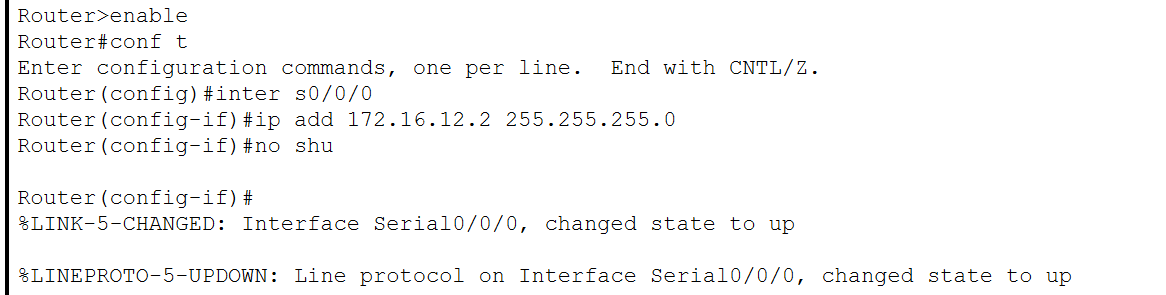

给路由器的接口配置IP

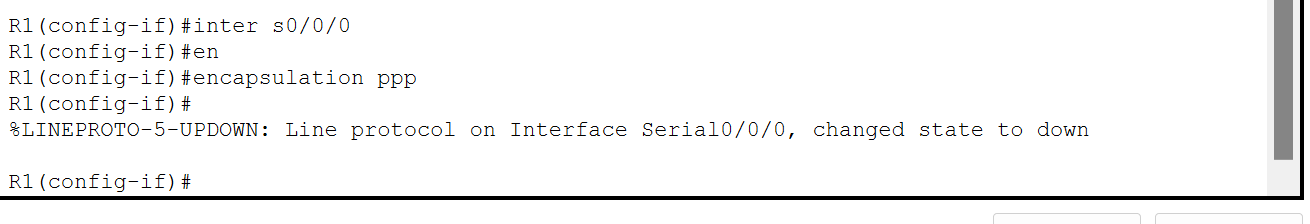

(2) 在路由器R1和R2的串行链路上配置PPP封装

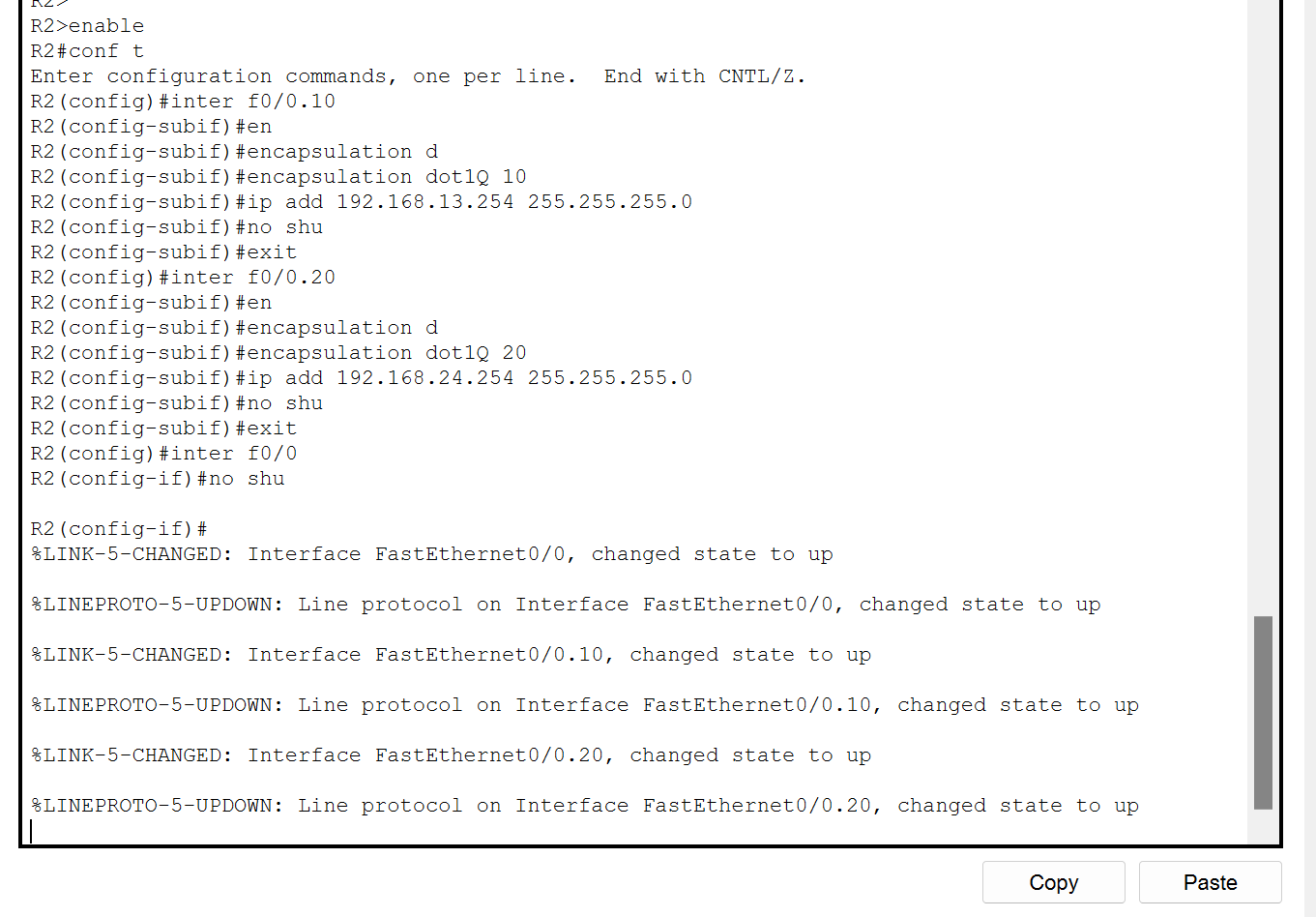

(3) 在路由器R2的端口Fa0/0配置单臂路由，使交换机VLAN 10和VLAN 20能够互连互通

完成以上配置发现两个vlan还是不能通信是为什么？

因为PC1-4的通讯需要经过路由，所以我们要为PC机设置默认网关，且VLAN10里面的网关应该为子接口10的IP地址，同理VLAN20也是。然后还是无法通讯😅😎🥲（原因是交换机的G0/1口承载着VLAN10和VLAN20的流量，所以应设置为trunk模式）

Inter g0/1-->switchport mode trunk

(5) 在路由器R1和R2上配置静态路由并检查主机间的连通性

1:Conf t--- ip route 192.168.13.0 255.255.255.0 172.16.12.2---ip route 192.168.24.0 255.255.255.0 172.16.12.2

2: conf t-- ip route 10.10.10.0 255.255.255.0 172.16.12.1----do show ip route（查看路由表）

注：如果不能通讯记得给PC机设置网关



(6) 在路由器R1上删除静态路由，然后再配置默认路由并检查主机间的连通性

1、在路由器R1上删除静态路由

no ip route 192.168.13.0 255.255.255.0

no ip route 192.168.24.0 255.255.255.0

2、配置默认路由

Ip route 0.0.0.0 0.0.0.0  172.16.12.2

do show ip route

至此减少了路由表的条数。
