1 理解OTA升级的核心价值与技术分类

1.1 OTA升级：智能设备的“永续生命力”

OTA（Over-The-Air Technology）即空中下载技术，允许设备通过网络远程更新固件，无需物理接触。其核心目标是降低维护成本、加速功能迭代、提升设备可靠性。在物联网、工业控制、消费电子等领域，OTA已成为设备持续进化的标配能力，让产品摆脱“出厂即定型”的限制，通过远程更新适配新需求、修复潜在问题。

1.2 三大主流OTA方案：原理、优劣与场景适配

根据升级逻辑与可靠性设计，OTA可分为三类，各有其适用边界：

方案类型	核心逻辑	优势	缺陷	适用场景
直接覆盖升级	擦除旧固件→写入新固件→重启	逻辑简单、资源占用低	中断易变砖、无回退机制	低成本、低风险设备（如玩具）
差分升级	生成新旧固件差异包→合并校验→写入新固件	传输效率高（省带宽）	需算力合并、依赖临时区	带宽受限、中等复杂度设备
AB双分区升级	新固件写入备用区→校验→切换启动	零风险（失败回滚）、灵活	需双倍存储	高可靠性设备（工业、医疗、车规）

2 深入拆解三大OTA方案的技术细节

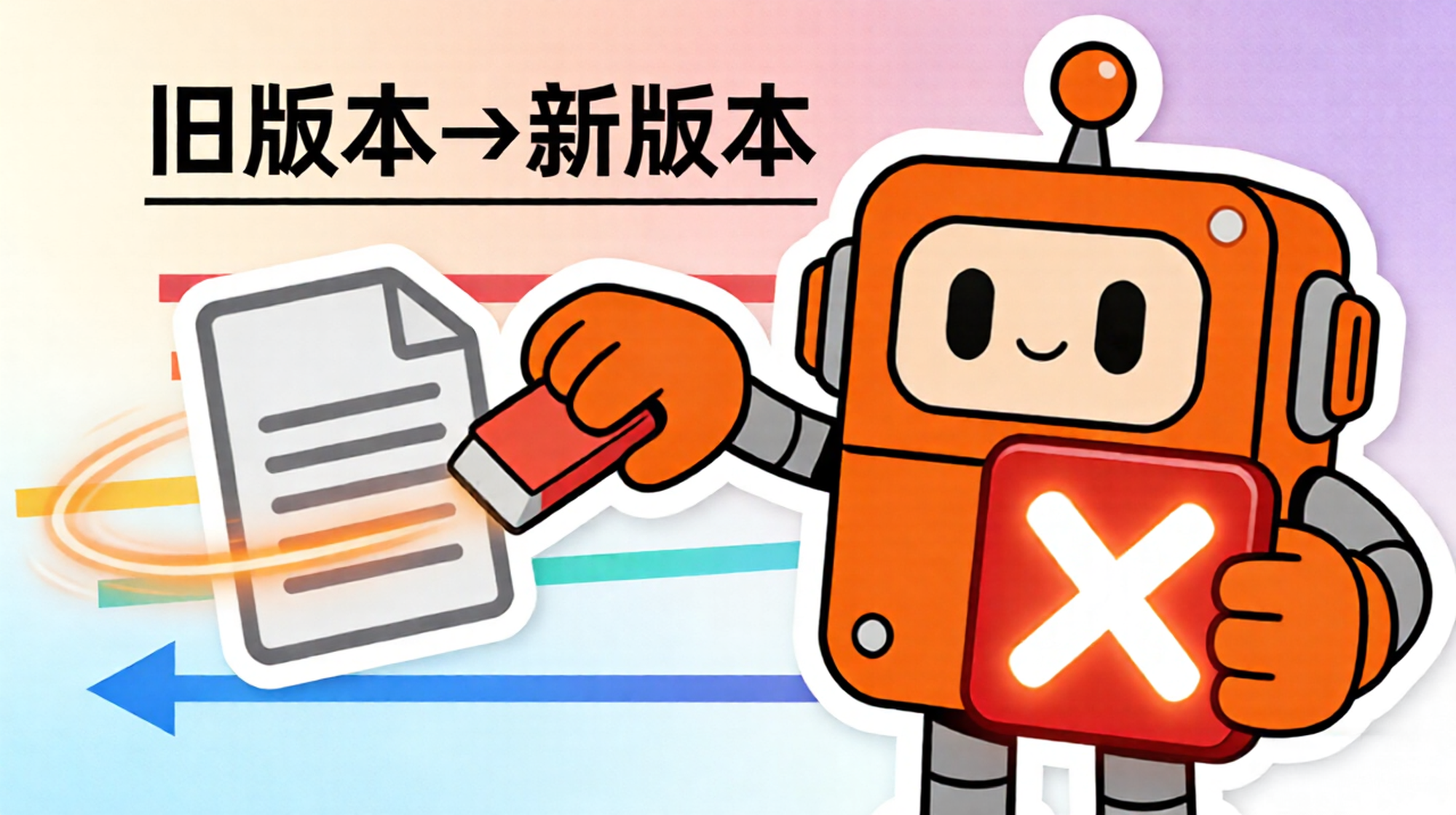

2.1 直接覆盖升级：简单背后的“高危陷阱”

在这里插入图片描述

流程与原理

擦除阶段：Bootloader收到升级指令后，先校验指令合法性，确认无误后清空Flash中的应用分区（原固件存放区）；
写入阶段：通过网络分块接收新固件，逐块写入擦除后的分区；
启动阶段：写入完成后重启设备，从新固件分区加载运行。

核心缺陷

变砖风险高：写入过程中若遇断电、断网等中断，原固件已被擦除，新固件不完整，设备无法启动；
无回退机制：升级失败后需物理返厂重写固件，维护成本极高；
校验能力弱：多数仅做基础校验，难应对传输错误或存储异常。

总结

直接覆盖升级是“成本最低但风险最高”的方案，主要适用于对可靠性无要求的超低成本设备或实验原型机。

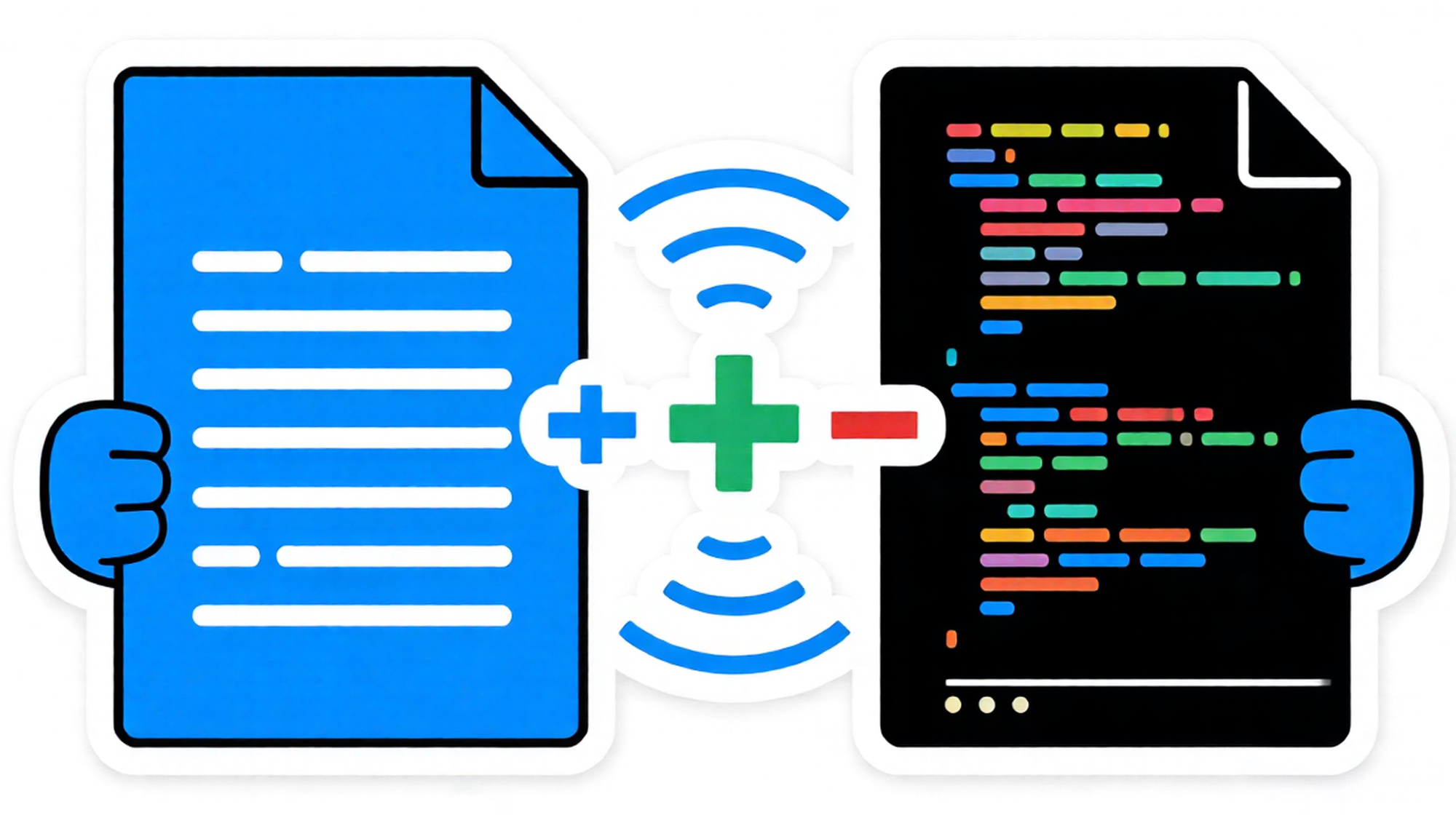

2.2 差分升级：带宽与算力的“精密平衡术”

在这里插入图片描述

流程与原理

差分包生成：通过算法对比新旧固件，提取差异数据生成小体积补丁；
传输与合并：设备下载差分包至临时区，调用合并算法将其与原固件动态合并为新固件；
校验与替换：校验新固件完整性后，擦除旧固件并写入新固件，重启生效。

关键技术点

算力需求对MCU主频有一定要求；
带宽优势：差分包体积远小于完整固件，可显著节省传输流量。

总结

差分升级通过“以小博大”节省带宽，但依赖MCU算力与临时区设计，适合网络受限的中等复杂度设备。

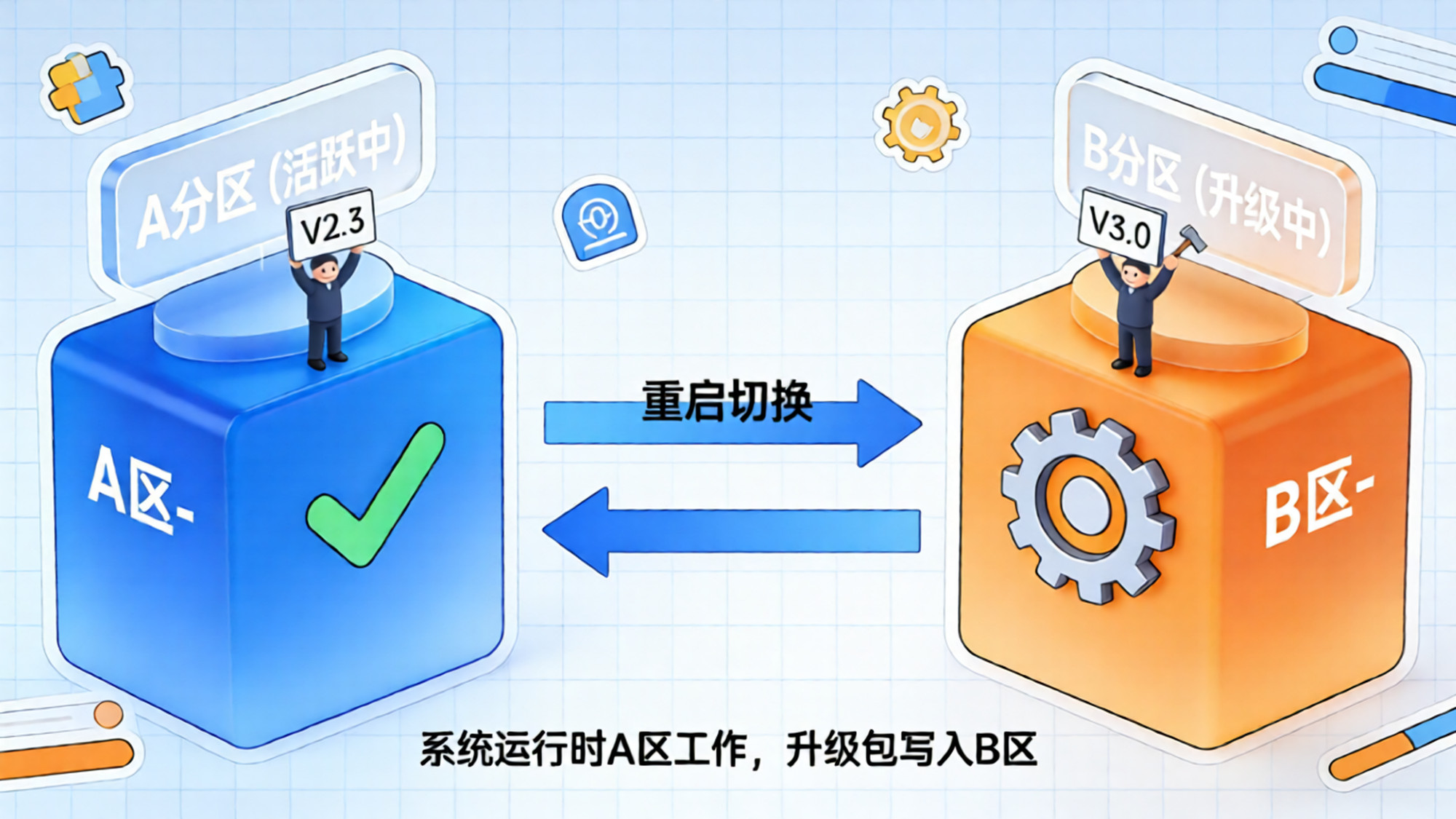

2.3 AB双分区升级：企业级可靠性的“黄金标准”

在这里插入图片描述

流程与原理

分区规划：Flash划分为Bootloader区（引导程序）、A区（当前运行区）、B区（备用区）、配置区（存储启动标志等）；
写入备用区：新固件下载至B区，不干扰A区运行；
校验与切换：校验B区固件完整性，通过后修改启动标志位；
启动与回滚：重启后从B区启动，若运行异常（如心跳丢失、功能报错），自动切回A区恢复原固件。

核心优势

零风险升级：原固件（A区）始终保留，失败可瞬间回滚；
无缝切换：用户无感知升级，切换过程快速；
灵活管理：支持版本降级、多分区独立更新。

代价与挑战

存储成本：需双倍固件存储空间（如1MB Flash可支持约一半容量的固件双分区）；
开发复杂度：需设计Bootloader分区管理、回滚逻辑等。

总结

AB双分区是“可靠性优先”场景的最优解，虽增加存储成本，但彻底解决变砖风险，是高价值设备的必备方案。

3 W55MH32芯片——为OTA升级量身定制的高效平台

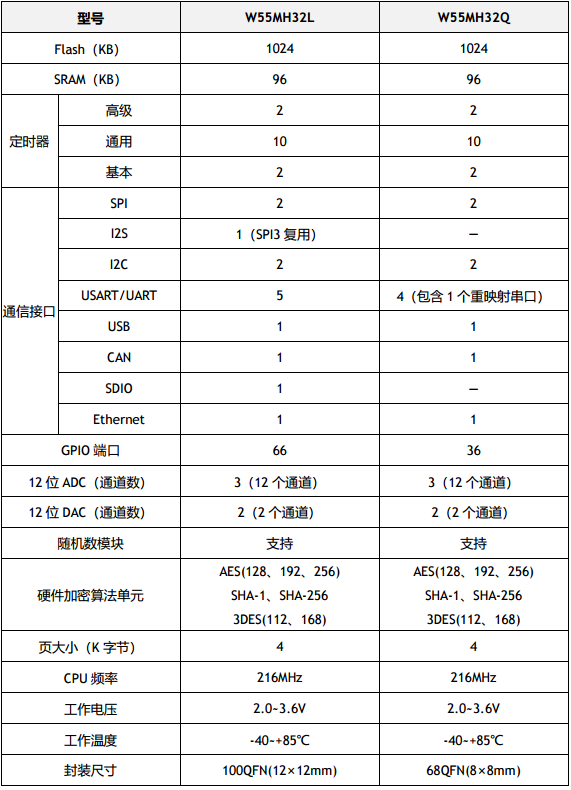

器件功能配置表

3.1 硬件能力：全面覆盖三类OTA方案需求

W55MH32是一款面向物联网与工业控制的MCU，其硬件设计天然适配OTA升级：

存储：具备充足Flash空间（可灵活划分双分区）；
性能：高性能内核（支持差分合并等复杂运算），保障升级效率；
网络：原生以太网接口（支持远程高速传输），适配各类联网场景；
安全：集成硬件加密引擎（加速固件验签、哈希计算等安全操作）。

总结

W55MH32的硬件配置既能支持AB双分区的高可靠性需求，也能高效处理差分升级的算力瓶颈，以太网接口则为远程升级提供稳定通道。

3.2 商业价值：降本、增效、抢市场的三重收益

降本：远程升级减少现场维护成本，降低售后压力；
增效：基于例程二次开发，显著缩短研发周期；
抢市场：快速迭代功能，抢占产品上市先机。

总结

W55MH32不仅是芯片，更是“OTA升级一站式解决方案”，助力产品以更低风险、更快速度推向市场。

4 实战指南：W55MH32 硬件 TCP/IP 协议栈对主流 OTA 方案的核心赋能

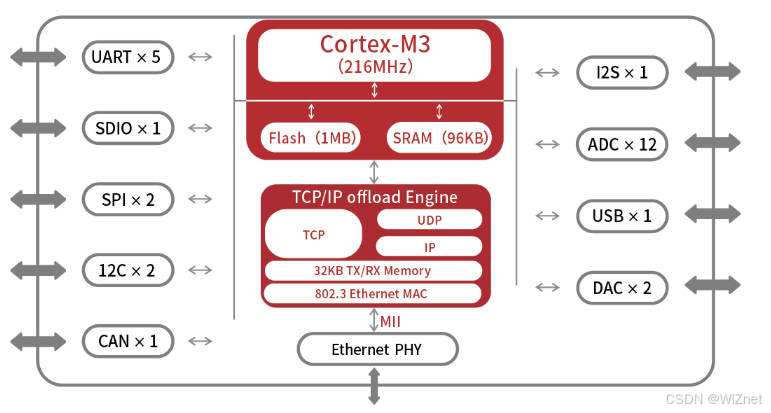

系统架构

W55MH32 内置的独立 TCP/IP （硬件协议栈），是其 OTA 升级的 “性能锚点”—— 数据收发可由硬件协议栈完成，让 MCU 无需承担网络协议负载，专注于固件的分区管理、校验与切换，从硬件层保障 OTA 的稳定性与效率。这一核心硬件特性，更是精准适配了差分升级与 AB 双分区升级这两类主流方案的核心需求，最大化释放其技术优势。

4.1 对差分升级：算力与带宽的双重优化

差分升级的核心痛点在于 “合并差分包需占用 MCU 算力”，而 W55MH32 的硬件 TCP/IP 协议栈恰好破解这一矛盾：

算力释放：协议栈脱离内核独立完成差分包的网络传输与协议解析（TCP/UDP 握手、数据分片重组等均由硬件接管），Cortex-M3 内核可全程专注于差分包与原固件的合并运算，无需在 “网络处理” 与 “固件合并” 间分配资源，大幅提升合并效率；

4.2 对 AB 双分区升级：可靠性与流畅度的底层兜底

AB 双分区升级对 “固件传输稳定性、内核资源专注度” 要求极高，而 W55MH32 硬件 TCP/IP 协议栈正是其高可靠性的关键支撑：

传输稳定性保障：针对 AB 双分区需传输完整大固件的特点，32KB 专属缓存实现固件分片的高效暂存与有序传输；相比软件协议栈更能抵御工业场景的网络波动、电磁干扰，降低分片丢包率，从源头减少升级中断风险；
内核资源专注度提升：协议栈独立承担全量固件的网络协议处理，让 MCU 彻底摆脱网络负载，可全身心投入 B 区固件哈希校验、数字签名验证、启动标志位修改及回滚逻辑执行 等核心工作，避免因内核资源被占用导致的校验失误、分区切换异常，保障 “零风险回滚” 核心价值；
规模化部署适配：硬件协议栈支持 多 TCP 连接并行处理，单服务器可同时向多台 W55MH32 设备推送固件，且每台设备的升级流程均保持稳定，契合工业级设备批量 OTA 场景需求。
