高速USB转8路RS422串口

基于480Mbps 高速USB转8路串口芯片CH348，可以为各类主机扩展出8个独立的串口。使用厂商提供的VCP串口驱动程序，可支持Windows、Linux、Android、macOS等操作系统。使用单个CH348芯片即可实现USB一拖八串口转接产品，高速USB收发器和控制器、高速全双工串口控制器、以及每个UART内置独立的大容量收发FIFO，可轻松满足各类串口波特率下的连续稳定通信。

芯片提供的串口默认为TTL电平，可直接设计TTL串口产品，也可以外加RS232/RS485/RS422等电平转换芯片实现其他接口类型的USB转多串口产品。

CH348主芯片提供2种封装，LQFP48的CH348Q和LQFP100的CH348L，因RS485串口产品大部分应用场合仅需要提供串口TXD发送和RXD接收通道，因此设计时选择任何一款均可满足，若产品有5线串口和9线串口要求，则需要选择大封装全MODEM信号的CH348L芯片。

RS422串口通讯仅需要使用串口TXD发送和RXD接收通道，其他MODEM信号实际并不需要使用，默认可以悬空处理，同时MODEM信号可以作为普通的GPIO实现控制和输入功能。

产品特点

• 支持各种常规串口波特率及最高6Mbps波特率，在高波特率下通讯连续、高效、稳定；
• 多系统兼容，支持Windows/Linux/macOS/Android等操作系统，兼容各类串口软件；
• 各串口均内置独立收发FIFO，独立工作，互不影响；
• 支持全MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS，可兼做GPIO用于MCU下载，IO控制等；
• 支持串口CTS和RTS硬件自动流控，高速连续通讯无丢包；
• 支持配置USB Serial Number，实现模块插入任意USB口，串口号均可保持固定，无需手动查找串口，使用更便捷；
• 芯片内置EEPROM，支持配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。可实现定制化的厂商信息；

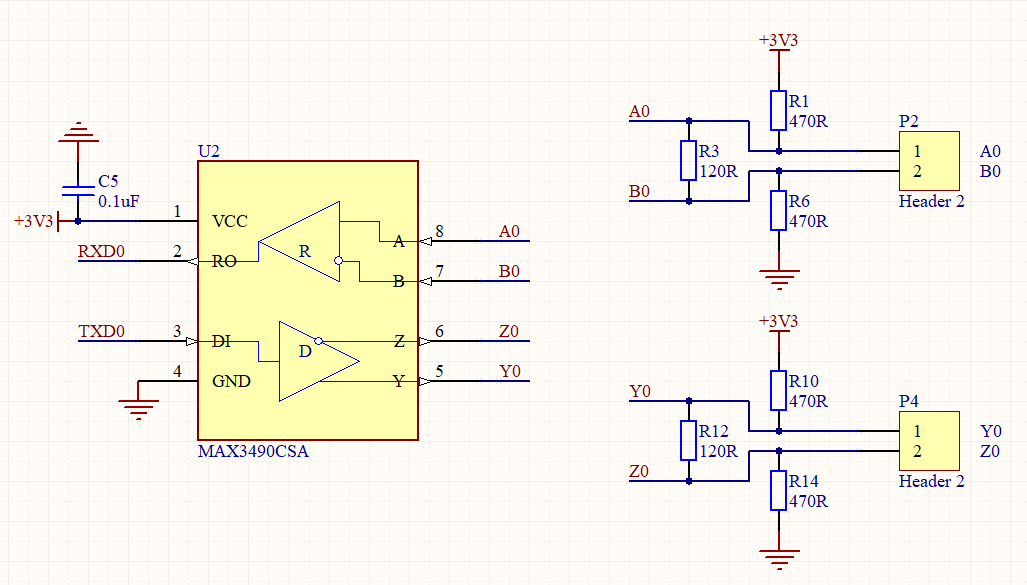

RS422电平转换电路原理

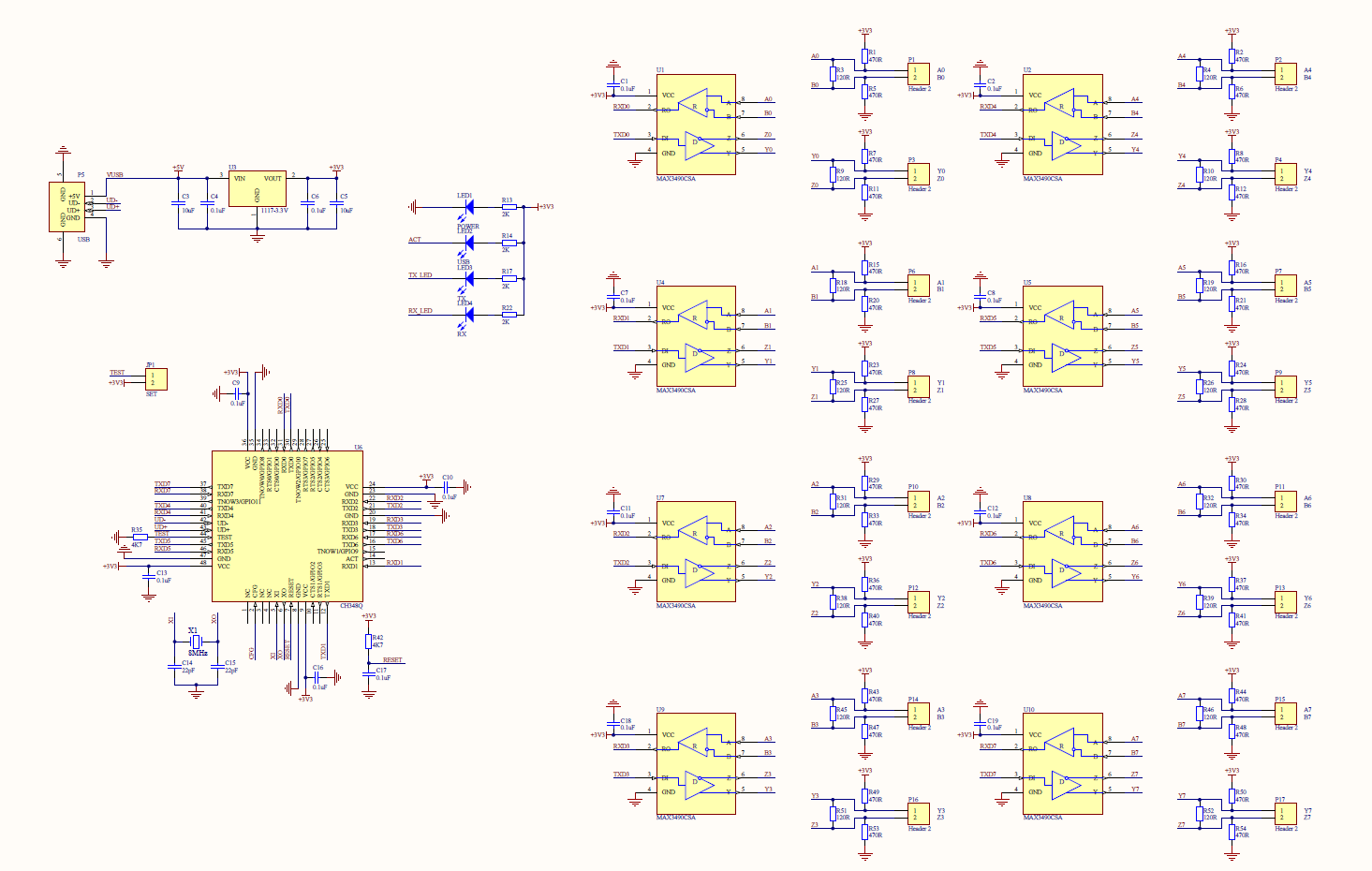

CH348Q实现的8路RS422串口产品参考设计

RS422 调试常见问题Q&A
Q：串口端经常收到0x00误码值？
A：接收使能状态下，一般RS422的A、B、Y、Z信号端为高阻态，发送和接收切换过程中信号保持，没有恢复到空闲态。导致RO端采样出错。此时，在A/Y端接一个上拉电阻，B/Z端接一个下拉电阻，阻值需根据手册和实际应用计算。

Q：A/Y和B/Z端是否需要并联终端匹配电阻？
A：根据手册来定，目前很多芯片内置120欧匹配电阻，并不是必须选项。

Q：级联设备数量怎么计算？
A：需根据手册标注的接收输入阻抗来确定，一般也会直接标注出允许的最大收发器数量。
