高速USB转4串口芯片CH9114应用指南

一、芯片简介

CH9114是一款480Mbps高速USB2.0的接口转换芯片，实现USB转4路全功能高速异步串口、串口I/O 独立供电，支持3.3V、2.5V和1.8V电源电压、支持最多24路GPIO输入输出功能配置（CH9114L）、芯片内置EEPROM，支持VID、PID、最大电流值、厂商和产品信息字符串等参数，串口支持硬件流控，最高波特率支持15Mbps（连续传输数据速度可达1.4MB/S）。

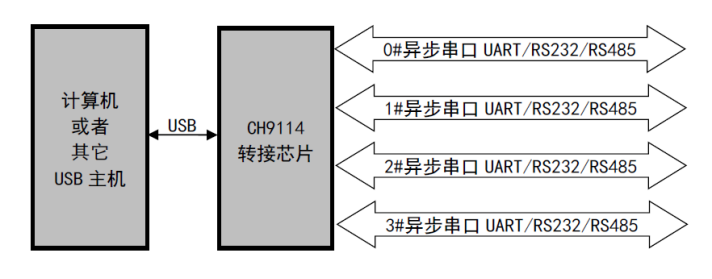

芯片提供的串口默认为TTL电平，通过电平转换芯片可以灵活转换为RS-232、RS-422、RS-485串口等，设计资料见CH9114EVT文档。

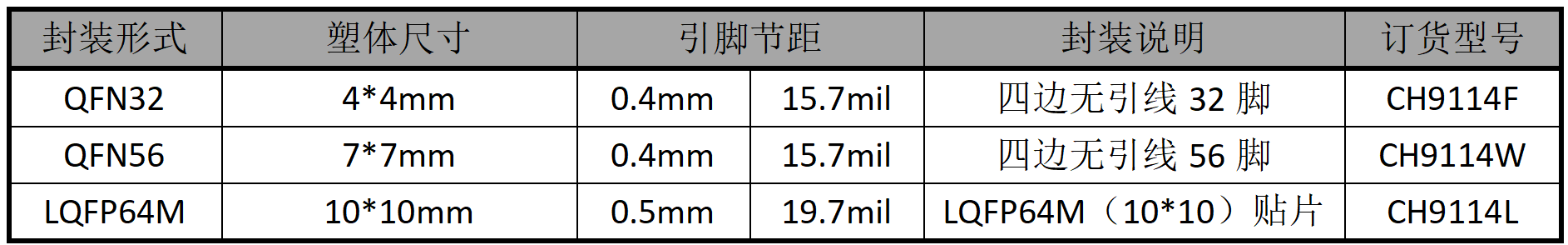

芯片封装信息如下：

芯片为工业级芯片应用场景广泛，多用于工业控制、电力设备、医疗器械的数据采集等。

二、芯片功能的使用

2.1驱动安装与识别

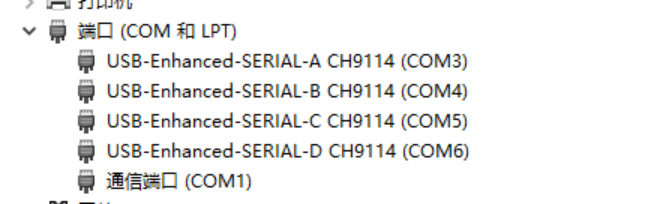

安装厂商驱动插入设备后在设备管理器会出现4个端口，根据串口有好名可以区分CH9114的第几个串口，如“USB-Enhanced-SERIAL-A CH9114”为CH9114的第1个串口，“USB-Enhanced-SERIAL-D CH9114”为CH9114的第4个串口。

CH9114支持CDC驱动，win10及以上系统免安装驱动，若使用高波特率通讯、硬件流控、GPIO功能以及USB配置等功能建议安装VCP厂商驱动。

2.2串口功能的使用

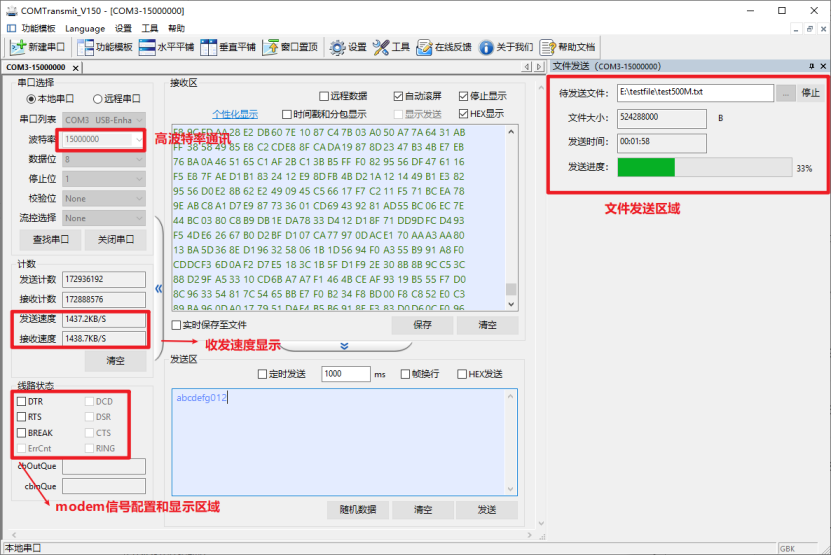

串口支持硬件流控，最高波特率支持15Mbps（连续传输数据速度可达1.4MB/S），可以使用COMTransmit串口调试测试串口的数据收发，modem输出和输入引脚功能，串口收发速度的测试。

2.3 GPIO配置

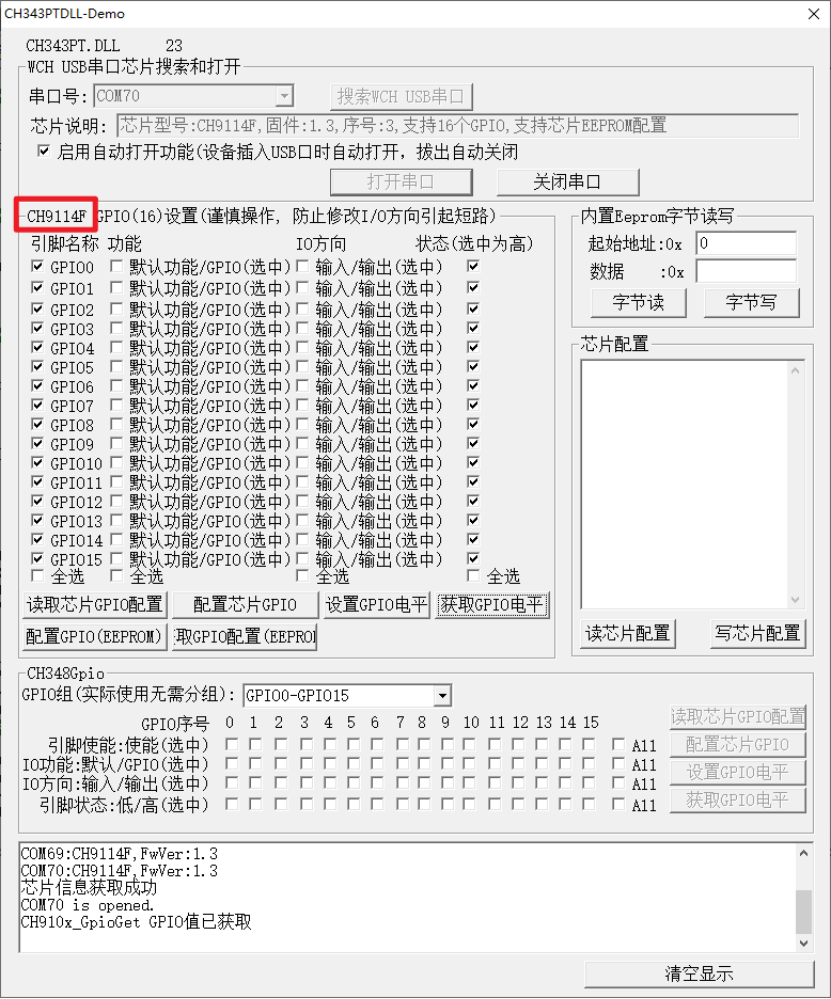

CH9114最多支持24路GPIO输出输入设置，可以使用CH343PTdemo工具配置GPIO的输出（高/低电平）和输入功能，也可以调用CH343PT库接口进行二次开发。

2.4 USB参数配置

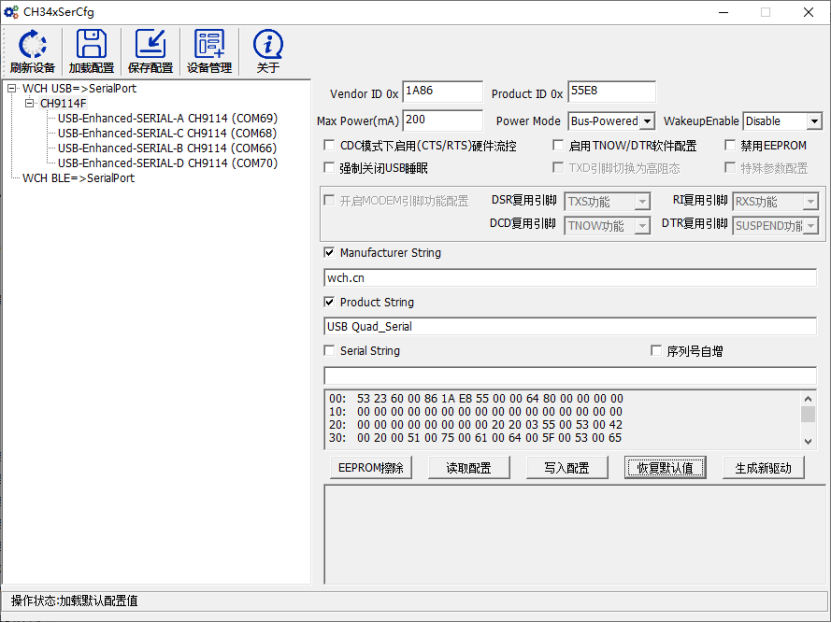

可以使用CH34xSerCfg工具配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。
应用实例：
Q：如何区分同一台电脑上的多个CH9114设备，以及打开的串口为CH9114的第几个串口。
A：可以配置芯片产品字符串或者SN字符用于区分电脑上的多个CH9114设备，可以使用配置工具配置，或者调用CH343PT库上接口自己开发软件进行读写配置。CH343PT库接口库使用：https://blog.youkuaiyun.com/WCH_TechGroup/article/details/127518991 。

PS：不建议修改VID、PID参数，修改后驱动数字签名会失效，win10及以上64位系统需要禁用数字签名才能成功安装驱动。

三、资料下载链接

No.	资料	文件（点击直达链接）
1	芯片手册	CH9114DS1.PDF
2	Windows厂商VCP驱动一键安装包	CH343SER.EXE
3	Windows厂商VCP驱动	CH343SER.ZIP
4	Android 免驱应用库和应用程序	CH341SER_ANDROID.ZIP
5	macOS厂商VCP驱动	CH341SER_MAC.ZIP
6	Linux厂商VCP驱动	请发邮件至tech@wch.cn 获取
7	USB配置工具	CH34xSerCfg.ZIP
8	串口调试工具	COMTransmit.ZIP
9	串口号管理工具	ComPortManager.ZIP
7	GPIO配置工具（C、C#、Python等demo）	请发邮件至tech@wch.cn 获取
8	产测工具（串口线出厂测试）	请发邮件至tech@wch.cn 获取
9	CH9114的评估板使用说明，设计原理图	CH9114EVT.ZIP

注：CH9114 支持使用系统集成的CDC 串口驱动或VCP 厂商驱动。VCP 厂商驱动功能更齐全，支持全功能串口、硬件流控、GPIO、USB 参数配置等功能、支持高波特率下持续稳定传输。优先推荐使用VCP 驱动程序。更多USB 转串口芯片选型请参考：https://special.wch.cn/zh_cn/produce 。
