CTR 系列文章：

本篇文章讲解 CTR 经典模型 Deep & Cross (DCN) 与 xDeepFM，之所以把这两个模型放一起讲是因为它们有很近的“血缘关系”。理解了 DCN 的思想，再去理解 xDeepFM 就不觉得困难了。

以下文章对这两个模型的讲解很到位：

首先了解揭秘 Deep & Cross : 如何自动构造高阶交叉特征

推荐系统遇上深度学习(二十二)–DeepFM升级版XDeepFM模型强势来袭！

xDeepFM：名副其实的 ”Deep” Factorization Machine

因此，本文主要是对上述文章内容的梳理。

Deep & Cross (DCN)

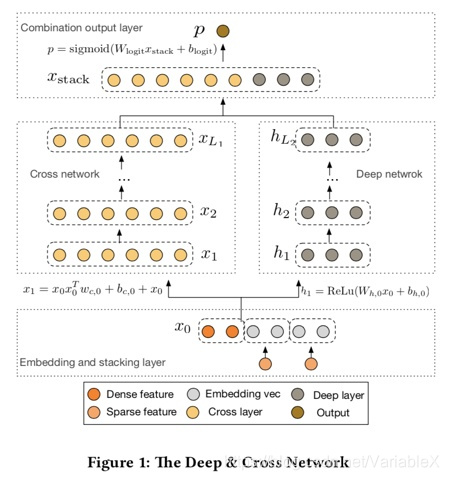

首先来看看网络结构：

在这里插入图片描述

首先来看看网络的输入部分。元素特征需要做如下处理：

对sparse特征进行embedding，对于multi-hot的sparse特征，embedding之后再做一个简单的average pooling；
对dense特征归一化，然后和embedding特征拼接，作为随后Cross层与Deep层的共同输入：
$x_0 = [x^T_{embed, 1},x^T_{embed, 2},...x^T_{embed, k},x^T_{dense}]^T$

接下来看看 Cross 部分。

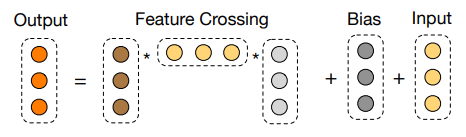

上图中模型的左半部分是包含了许多层的 Cross network，目标是以显式、可控、高效的方式自动构建有限高阶交叉特征。其中第 $l + 1$ 层的计算过程为：

在这里插入图片描述

$x_{l+1} = f(x_l, w_l, b_l)+x_l =x_0x^T_lw_l + b_l + x_l$
其中， $x_{l+1}, x_l, x_0$ 是 d 维向量。计算过程有两个特点：

输出神经元个数与输入网络的 $x_0$ 维度相同；
每一层的 $f$ 都是在拟合 $x_{l+1} - x_l$ 的残差，这样可以减缓梯度消失问题，使得网络更深。

为什么这么设计呢？先看一些计算的例子：

假设 Cross 网络有两层， $x_0 = [x_{0, 1} x_{0, 2}]^T$ ，为方便讨论令 $b_i = 0$ ，则有：
$\begin{aligned} \boldsymbol{x}_{1} &=\boldsymbol{x}_{0} \boldsymbol{x}_{0}^{T} \boldsymbol{w}_{0}+\boldsymbol{x}_{0}=\left[\begin{array}{c} x_{0,1} \\ x_{0,2} \end{array}\right]\left[x_{0,1}, x_{0,2}\right]\left[\begin{array}{c} w_{0,1} \\ w_{0,2} \end{array}\right]+\left[\begin{array}{c} x_{0,1} \\ x_{0,2} \end{array}\right]=\left[\begin{array}{c} w_{0,1} x_{0,1}^{2}+w_{0,2} x_{0,1} x_{0,2}+x_{0,1} \\ w_{0,1} x_{0,2} x_{0,1}+w_{0,2} x_{0,2}^{2}+x_{0,2} \end{array}\right] \\ \end{aligned}$
进而有：
$\begin{aligned} x_{2}=& x_{0} x_{1}^{T} w_{1}+x_{1} \\ =&\left[\begin{array}{c} w_{1,1} x_{0,1} x_{1,1}+w_{1,2} x_{0,1} x_{1,2}+x_{1,1} \\ w_{1,1} x_{0.2} x_{1,1}+w_{1,2} x_{0,2} x_{1,2}+x_{1,2} \\ \end{array}\right] \\ =& \left[\begin{array}{c} {w_{0,1} w_{1,1} z_{0,1}^{3}+\left(w_{0,2} w_{1,1}+w_{0,1} w_{1,2}\right) x_{0,1}^{2} x_{0,2}+w_{0,2} w_{1,2} x_{0,1} x_{0,2}^{2}+\left(w_{0,1}+w_{1,1}\right) x_{0,1}^{2}+\left(\operatorname{w}_{0,2}+w_{1,2}\right) x_{0,1} z_{0,2}+x_{0,1}} \\ \cdot \cdot \cdot \cdot \cdot \cdot \cdot \end{array}\right] \end{aligned}$
可以看到 $x_1$ 包含了从一阶到二阶所有的可能交叉组合，而 $x_2$ 包含了从一阶到三阶的所有可能交叉组合，并且有下面的特点：

有限高阶：交叉的阶数由层数决定，深度 $L_c$ 具最高有 $L_c + 1$ 阶的交叉特征；
参数线性增长：模型参数数量与输入维度成线性增长关系： $2\times d \times L_c$ ；
参数共享：并不是每个交叉组合都具有独立的权重参数，而是共享了 $2\times d \times L_c$ 个权重参数。参数共享机制使得模型具有更强的泛化性和鲁棒性。

这里对第三点加以解释：如果每个交叉特征有独立的参数，那么当训练样本中某个交叉特征 $x_i x_j$ 没有出现，那么此交叉特征的权重参数就是 0 。而参数共享的情况下，权重几乎不可能是 0，并且对于一些噪声数据也可以由大部分正常样本来纠正参数的学习。

要注意的是，输入的 $x_0$ 是在 embedding 之后得到的，后续的交叉也是对 embedding 后的数值进行交叉。直接将 sparse 特征输入网络进行交叉才是最合理的做法，但是这么做的话参数过多，所以先进行一次 embedding 操作，这实际上也是一种 trade-off。

其他的 DNN 部分和输出的部分都比较好理解，这里就不多做叙述了。

xDeepFM

我第一次看到 xDeepFM 以为是 DeepFM 的改进版本，后来才发现他更像是在 DCN 的基础上改进的。

在正式讲解之前，先了解下什么是 bit-wise 什么是vector-wise：

假设隐向量的维度为3维，如果两个特征(对应的向量分别为(a1,b1,c1)和(a2,b2,c2)的话）在进行交互时，交互的形式类似于f(w1 * a1 * a2,w2 * b1 * b2 ,w3 * c1 * c2)的话，此时我们认为特征交互是发生在元素级（bit-wise）上。如果特征交互形式类似于 f(w * (a1 * a2 ,b1 * b2,c1 * c2))的话，那么我们认为特征交互是发生在特征向量级（vector-wise）。

对于包括 DCN 在内的许多模型在构造交叉特征时，都是以 bit-wise 的方式进行特征组合，而FM是以向量为最细粒度学习相关性，即vector-wise。xDeepFM的动机，正是将 FM 的 vector-wise 思想引入Cross部分。

下图是 xDeepFM 的整体结构：

在这里插入图片描述

模型的输入部分与 DCN 类似，本节重点讲解 CIN 部分，如下图所示：

在这里插入图片描述

CIN 的输入来自 embedding 层，假设有 m 个 field，每个 field 的 embedding 维度为 D ，则输入可以表示为矩阵 $X^0 \in \mathbb R^{m * D}$ 。

CIN 内部有 k 层，每一层都会输出一个矩阵 $X^k \in \mathbb R^{H_k * D}$ ，k 表示第 k 层的输出， $H_k$ 表示第 k 层有 $H_k$ 个维度为 D 的向量。要得到 $X^{k}$ ，需要接收两个矩阵作为输入，一个是 $X^{k-1}$ ，另一个是 $X^0$ ，具体的计算公式如下：
$\boldsymbol{X}_{h, *}^{k}=\sum_{i=1}^{H_{k-1}} \sum_{j=1}^{m} \boldsymbol{W}_{i j}^{k, h}\left(\boldsymbol{X}_{i, *}^{k-1} \circ \boldsymbol{X}_{j, *}^{0}\right) \in \mathbb{R}^{1 * D}, \quad \text { where } 1 \leq h \leq H_{k}$
其中 $W^{k, h} \in \mathbb R^{H_{k-1} * m}$ ，表示要得到第 k 层第 h 个向量所需要的权重矩阵， $H_{k-1}$ 表示第 $k - 1$ 层的输出矩阵 $X^{k-1}$ 由 $H_{k-1}$ 个维度为 D 的向量组成。 $\circ$ 表示Hadamard乘积，即逐元素乘，例如：
$<a_1, b_1, c_1> \circ <a_2, b_2, c_2> = <a_1b_1, a_2b_2, a_3b_3>$
式子中 $\boldsymbol{X}_{i, *}^{k-1} \circ \boldsymbol{X}_{j, *}^{0}$ 是表示取出 $X^{k-1}$ 的第 $i$ 个向量与输入层 $X^{0}$ 中第 $j$ 个向量进行 Hadamard 乘积运算。整个公式的计算过程可以用下图表示：
