14.曲面消隐——图像空间算法（Z-buffer）+对象空间算法（画家算法+二叉空间剖分树）

♥,.*,.♥,.*,.♥,.*,.♥,.*♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥♥,.*,.♥,.*,.♥,.*,.♥,.*♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥

目录

1.曲面消隐

2.曲面消隐算法——图像空间算法

3.曲面消隐算法——对象空间算法

♥,.*,.♥,.*,.♥,.*,.♥,.*♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥♥,.*,.♥,.*,.♥,.*,.♥,.*♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥,.*,.♥

1.曲面消隐

消除隐藏的曲面。

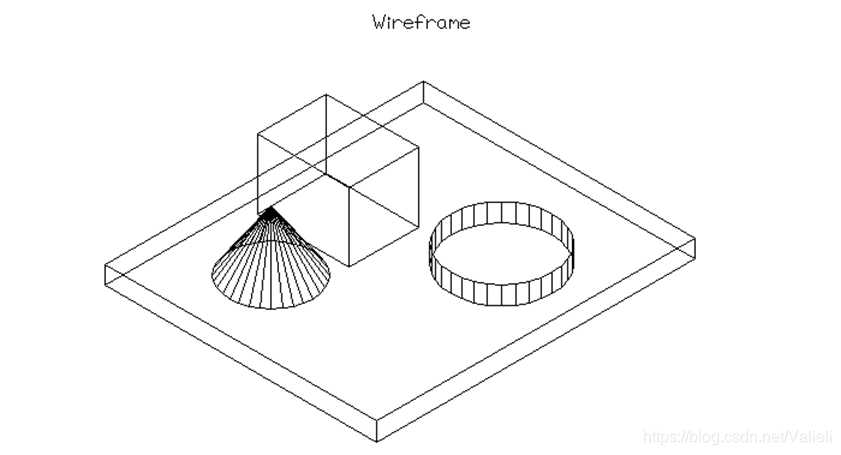

原图：

此时很难判断物体之间的位置关系。

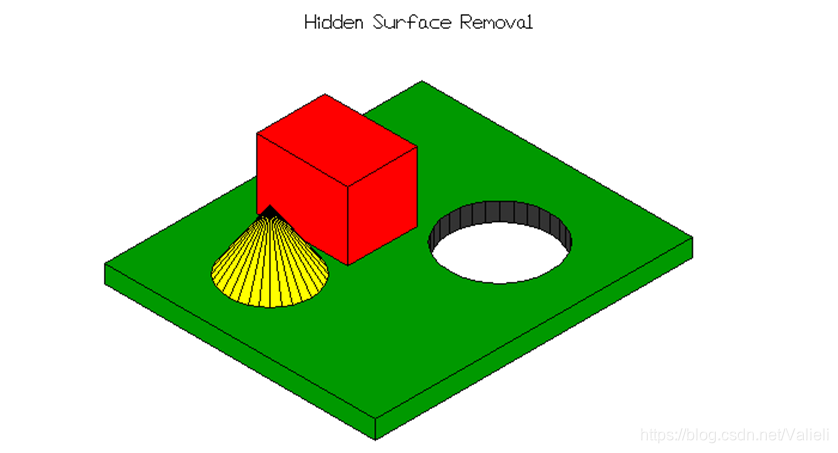

消除隐藏的线和面：

对于曲面消隐算法，根据消隐空间可以分为两种：

• 图像空间消隐
• 景物空间消隐/对象空间消隐

2.曲面消隐算法——图像空间算法

图像空间消隐是在图像坐标系进行设备变换（已经完成了投影变换，已经从三维转换为了二维）时的消隐。是二维坐标系下的消隐。

图像空间算法的特点为：

• 受分辨率限制
• 算法复杂为O(nN)，n是多边形的数目（图元的数目），N是像素的数量

常用的算法有Z-buffer、扫描线算法。

（1）Z-buffer

Z-buffer算法，称为Z缓冲算法，即存储了Z轴的深度信息。选择离视点最近的点将其绘制。

投影面为z=0，投影类型为平行投影。

举例：

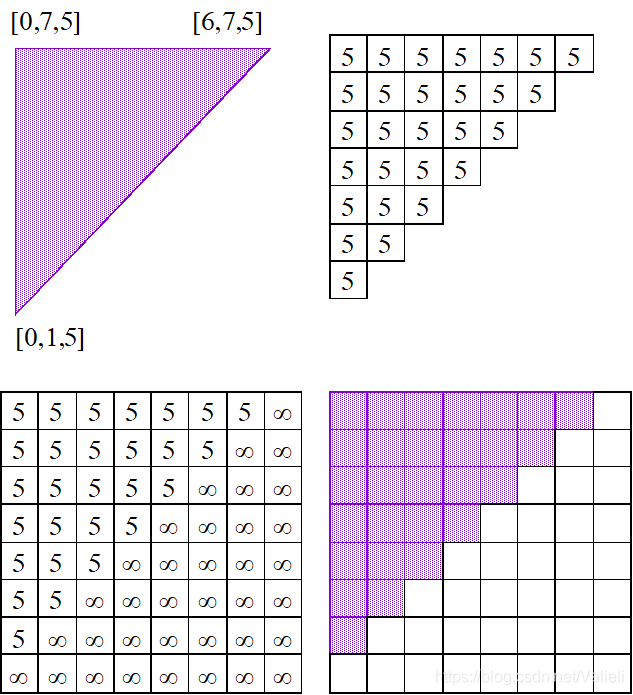

紫色的三角形为第一个多边形，它是一个深度均匀的图形，深度均为5.

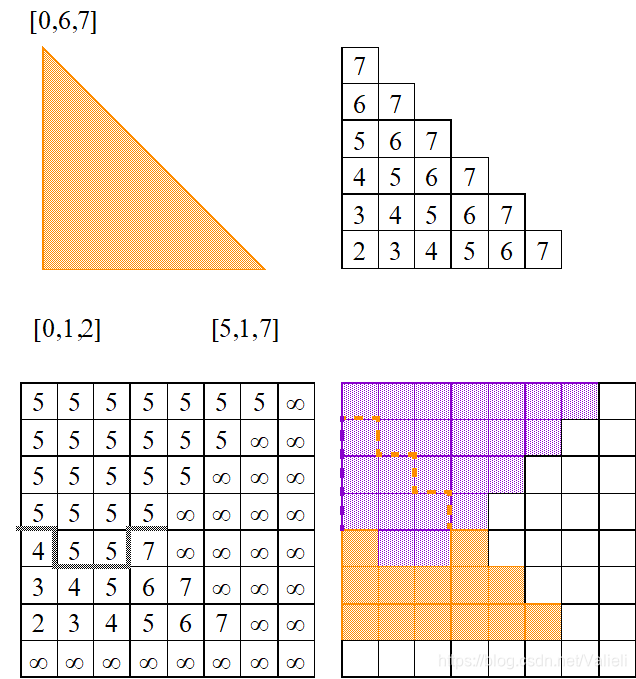

橘色的多边形为第二个多边形，它的深度是不均匀的，在第一个多边形的基础上，更新颜色信息。

如果某个像素点已经是紫色了，但是橘黄色多边形离视点更近，则将其用橘黄色多边形替换。如果橘黄色多边形离视点更远，则该点的颜色不变。

如果某个像素点还没有颜色，则将其绘制为橘黄色。
