【Verilog】5_有限状态机

一、有限状态机（Finite State Machine, FSM）基本概念

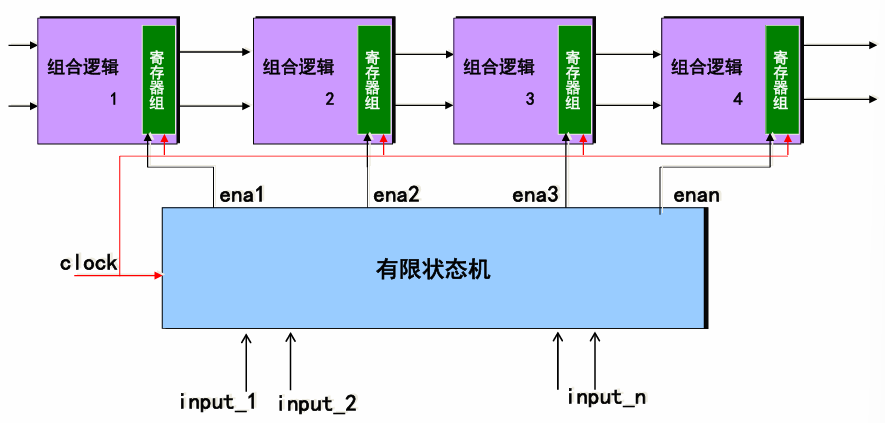

        有限状态机是由寄存器组和组合逻辑构成的硬件时序电路；
        其状态只能在同一时钟跳变沿从一个状态转向另一个状态；状态的选择不仅取决于各个输入值，还取决于当前状态，可用于产生在时钟跳变沿时刻开关的复杂的控制逻辑，是数字逻辑的控制核心

1.有限状态机的优势

• 高效的顺序控制逻辑
          克服了纯硬件数字系统顺序方式控制不灵活的缺点，在其运行方式上类似于控制灵活和方便的CPU，是高速高效控制的首选
• 容易利用现成的EDA工具进行优化设计
          状态机构建简单，设计方案相对固定，使用HDL综合其可以发挥其强大的优化功能；
          性能良好的综合器都具有许多可控或自动优化状态机的功能
• 稳定性能
          状态机容易构成良好的同步时序逻辑模块，可用于解决大规模逻辑电路设计中的竞争和冒险现象
• 高速性能
          在高速通信和高速控制方面，状态机更有其巨大的优势，一个状态机的功能类似于CPU的功能
• 高可靠性能
          状态机是由纯硬件电路构成，不存在CPU运行软件过程中许多固有的缺陷；
          状态机的设计中能够使用各种容错技术；
          当状态机进入非法状态并从中跳出进入正常状态的时间短暂，对系统的危害不大。

2.有限状态机的分类

        一般来说，状态机的基本操作主要有：状态机的内部状态转换和产生输出信号序列

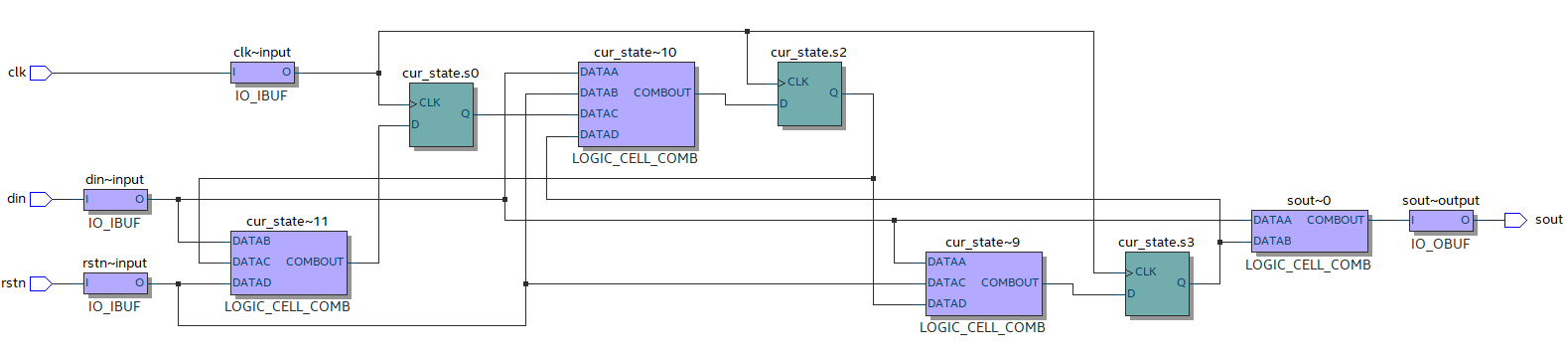

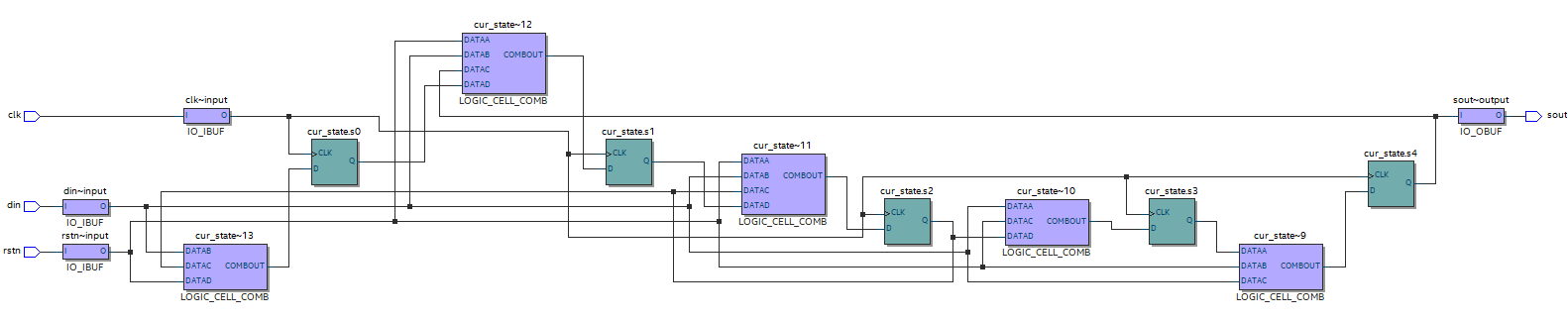

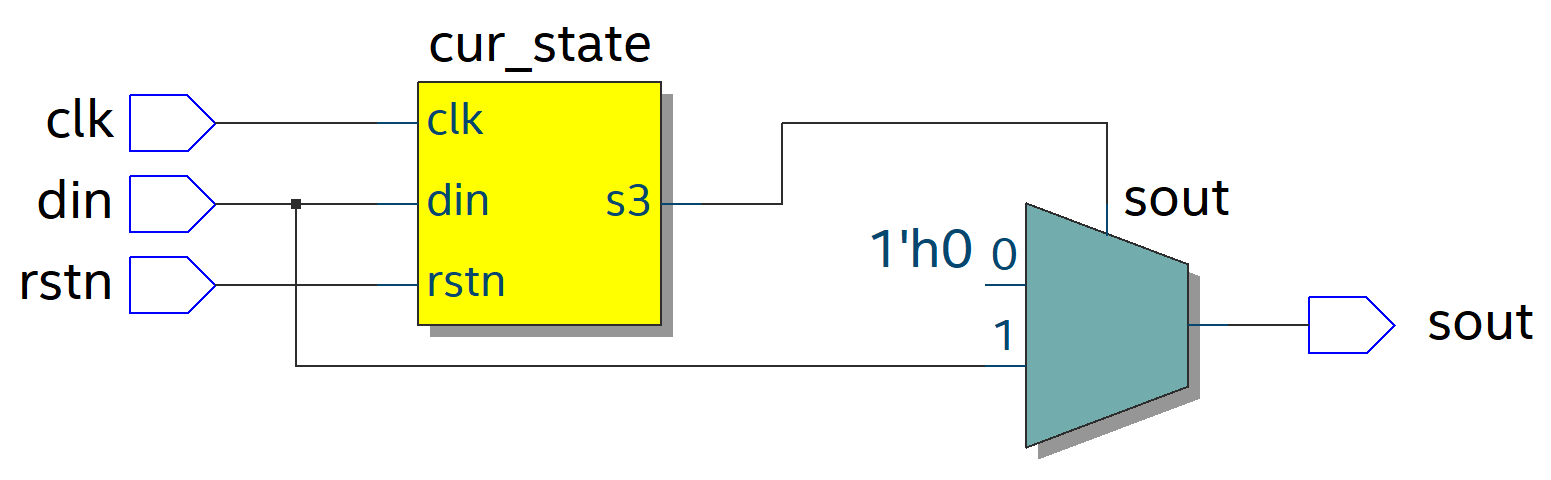

        根据电路的输出信号是否与电路的输入有关，可以将状态机划分为：Moore型状态机（输出只与当前电路状态有关，保持输出的稳定性和可预测性）；Mealy型状态机（输出与当前电路状态和当前电路输入有关，来快速响应输入变化）

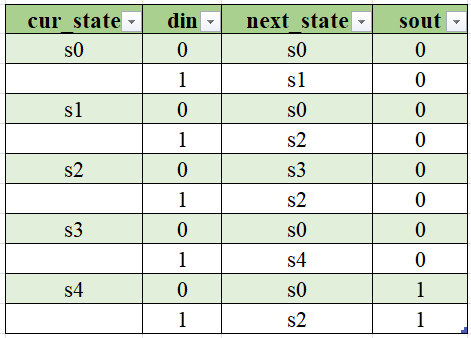

3.有限状态机的描述方法

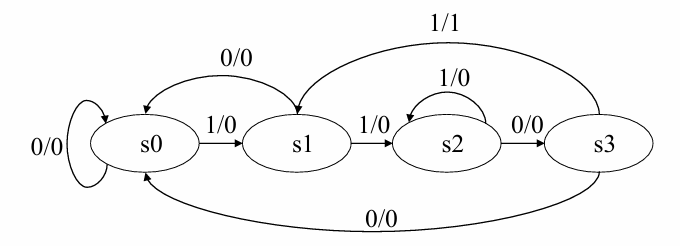

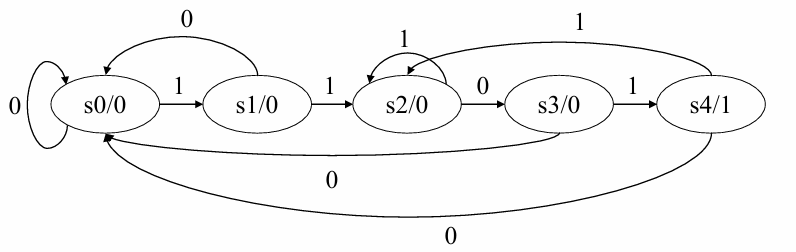

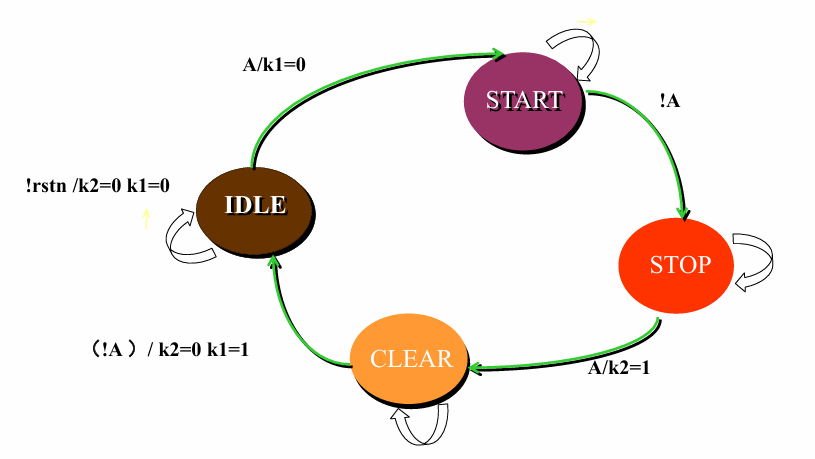

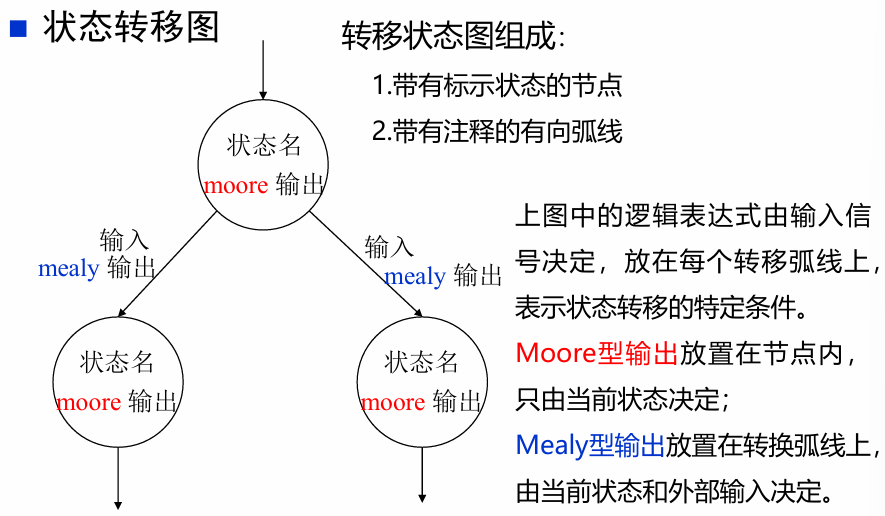

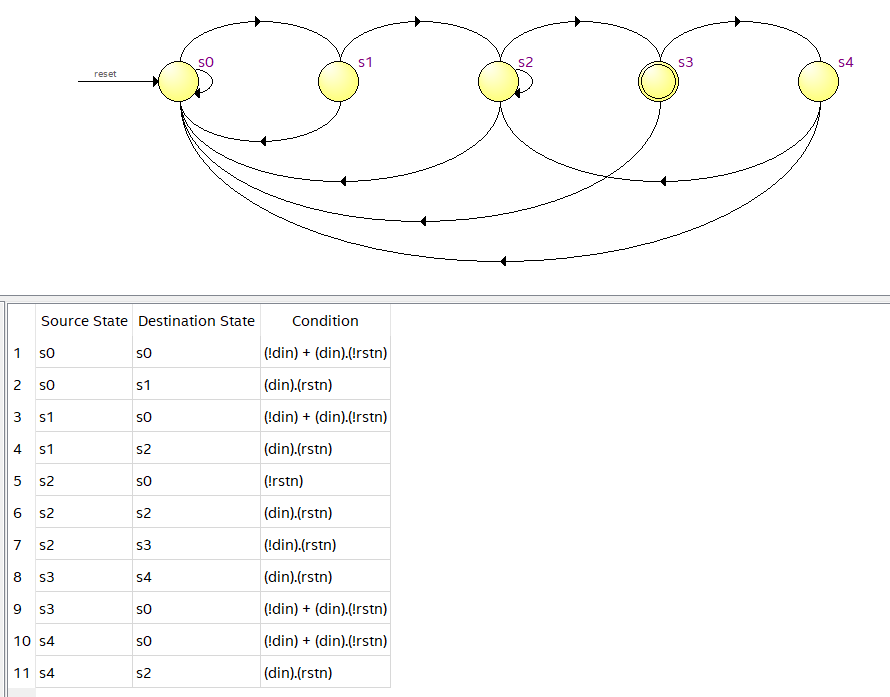

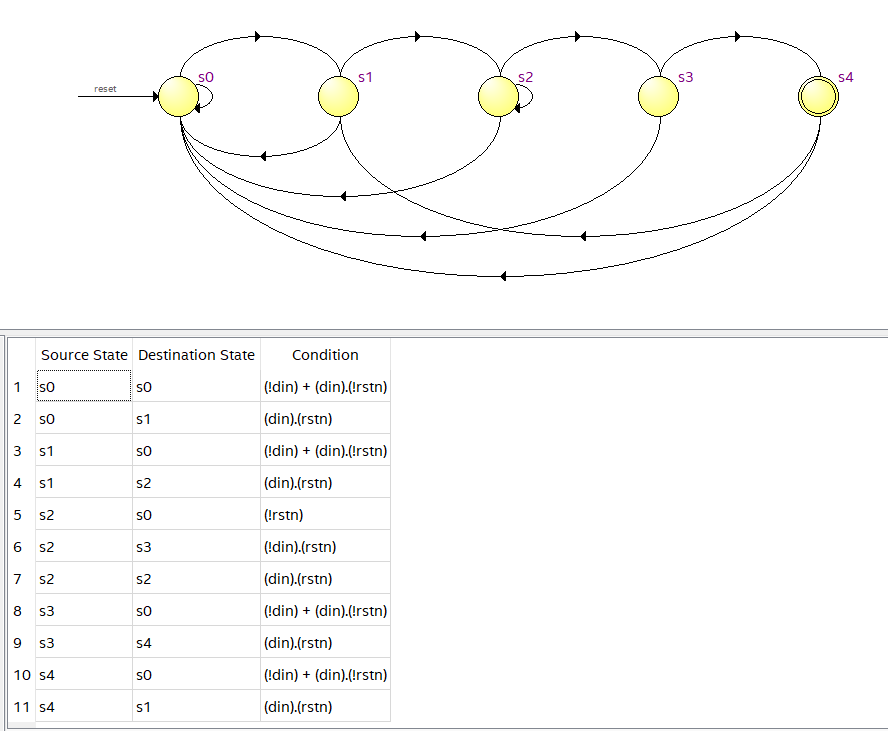

• 状态转移图：紧凑，适合描述较为简单的系统

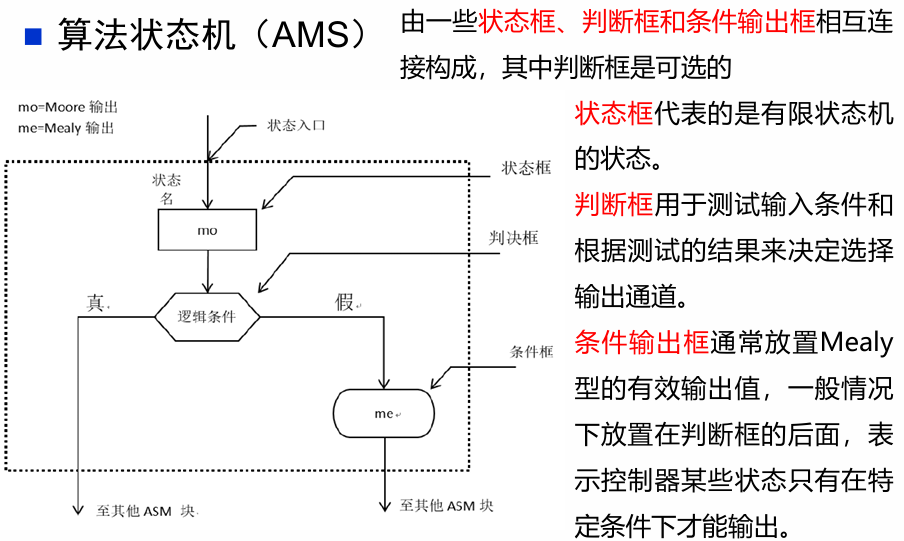

• 算法状态机（ASM）图
  算法状态机图更像是流程图，能较好地描述复杂系统中状态的转换和动作

        这两种表示方法包含了相同的信息，都包含了状态机的输入、输出、状态和转换。

二、有限状态机的设计

1.状态机的设计步骤

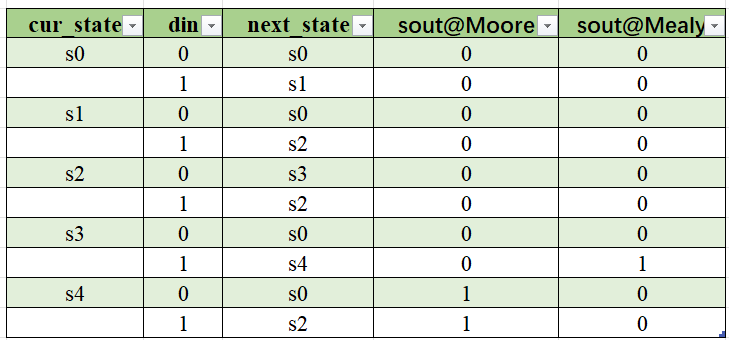

• 依据具体的设计原则，确定采用Moore型状态机还是Mealy型状态机

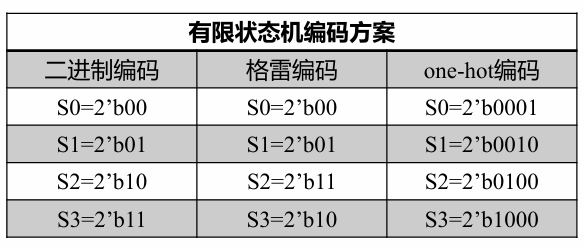

• 分析设计要求，列出状态机的所有状态，并对每一个状态进行状态编码
• 依据状态转移关系和输出函数，画出状态图

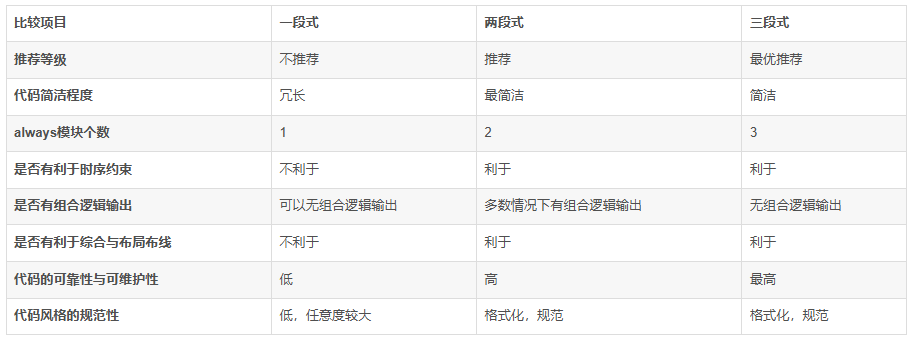

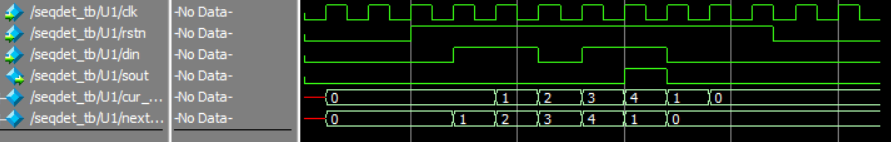

• 依据所画的状态图，采用硬件描述语言对状态机进行描述

2.状态图的完备性和互斥性检查

• 完备性： 对于每一个状态，将所有脱离这一状态的条件表达式进行逻辑或运算，如果结果为1
