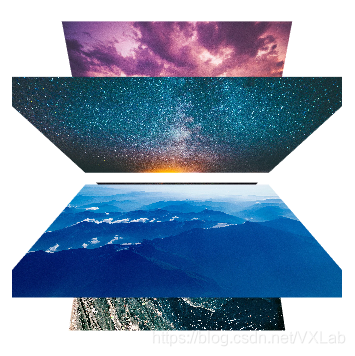

之前的案例涉及的动画效果都是平面展示,但是ivx中也可以通过3D世界组件展示3D的效果。今天我们就以跑马灯为例来讲一下ivx中的3D世界是如何使用的。
一.3D世界

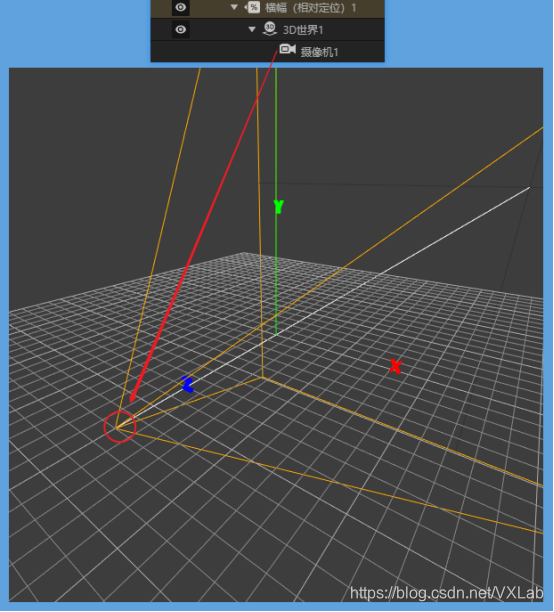

3D世界最基础的组成部分就是坐标系和摄像机。坐标系是一个空间直角坐标系,3D世界下的所有组件都会有一个XYZ坐标来决定它在3D世界中的位置,而摄像机负责控制我们的视角,下图中红圈处就是摄像机的位置,黄线框起来的区域就是我们的视角范围。
另外我们还可以在3D世界中添加各种光源,字体,图片,图片序列和物体模型这些具有展示效果的组件,除此之外还有3D容器,他可以作为多个组件的父容器下,统一控制这些子组件的状态。
二.跑马灯
1.摄像机位置

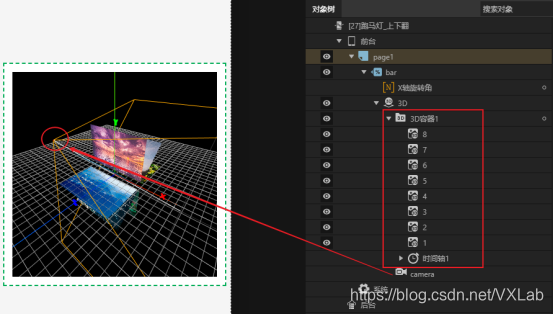

首先调整摄像机的坐标位置,然后在3D世界中添加一个3D容器,统一管理跑马灯的8张图片。

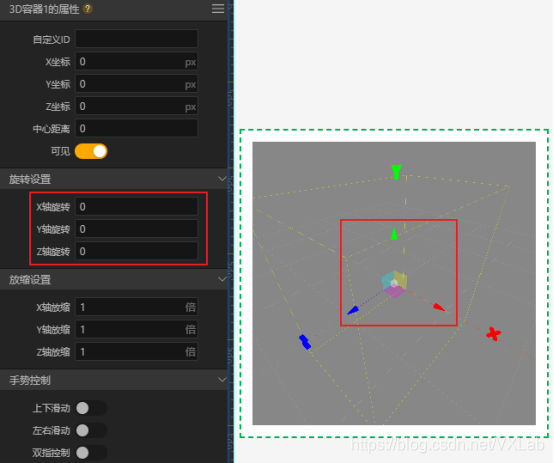

我们点击3D容器,可以看见3D容器自身也拥有一个小坐标系,在不对3D容器进行XYZ轴旋转的情况下其自身坐标系是与3D世界这个父容器的坐标系方向一致的,自然3D容器内部的组件其实也会以3D容器这个父容器的坐标系为基准的。
总结一下就是每个组件自身的坐标系用于作为其子组件的XYZ坐标的基准和组件自身XYZ轴旋转的基准。比如我们将3D容器Z轴旋转90度,可以看到其内部的
