MPLS跨域组网OptionA

OptionA原理

单域配置可参考MPLS组网配置

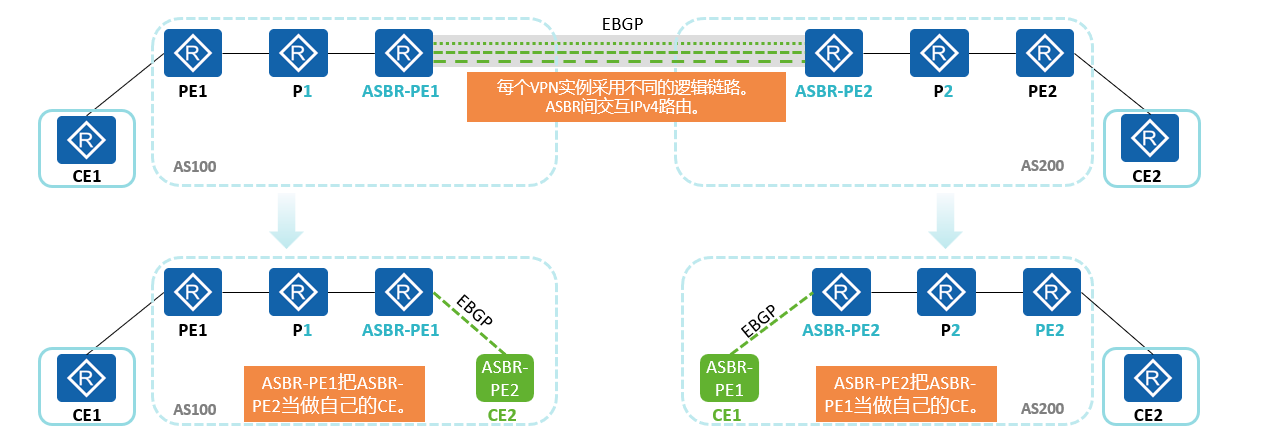

跨域搭建其实就一个点：怎样实现不同域之间的路由传递，对于OptionA来说，其将其他区域视为自己的接入用户，配置对应的VRF对接相关路由，将ASBR-PE间建立对应的动态路由协议以实现路由传递

OptionA特点

配置即原理较为简单，但ASBR-PE负担较大，因为需要学习全场的私网路由并且需要为每一个用户创建对应的VRF进行对接，非常不利于后期维护与添加相关用户

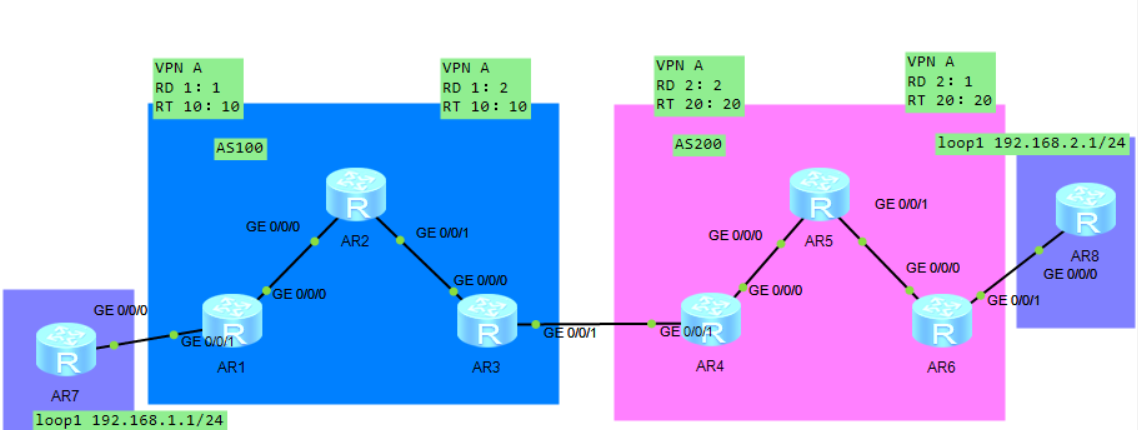

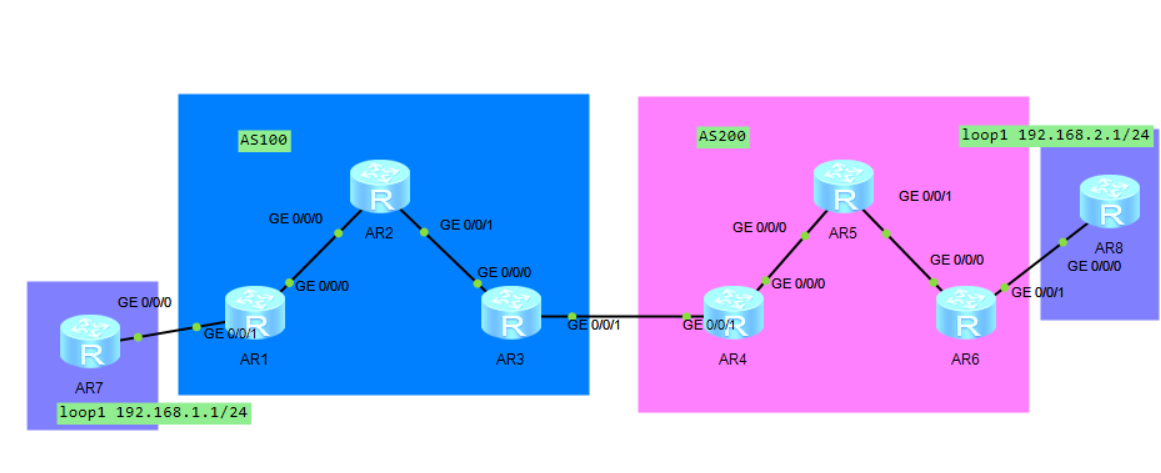

实验拓扑

实验步骤

各自公网做通

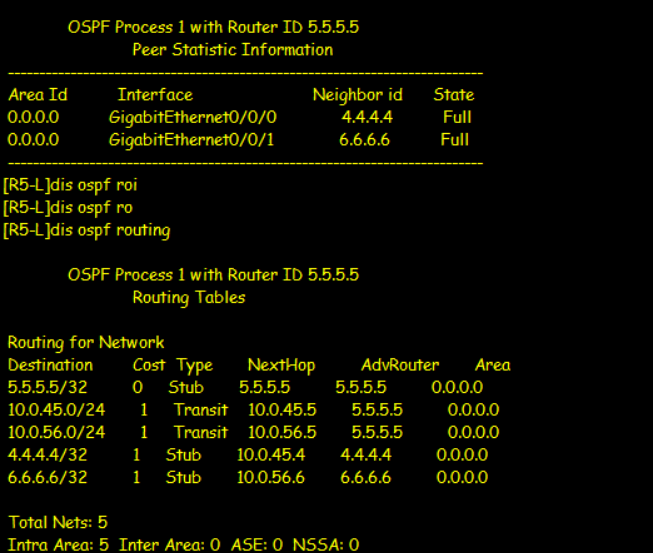

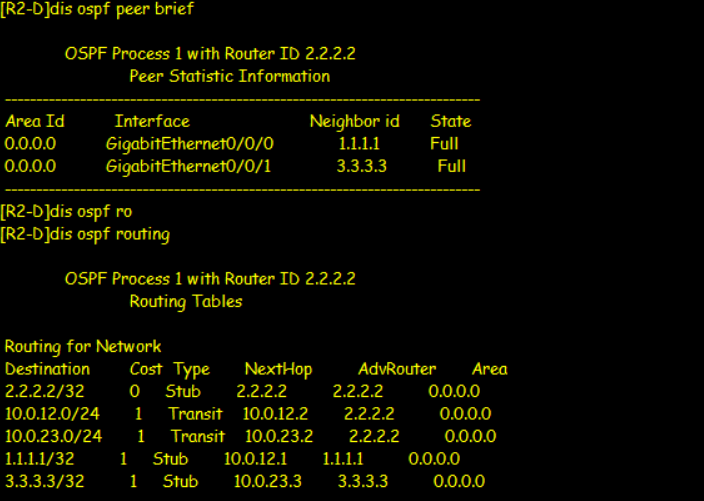

在R2和R5有相关路由和邻居

启动各自AS的MPLS和LDP

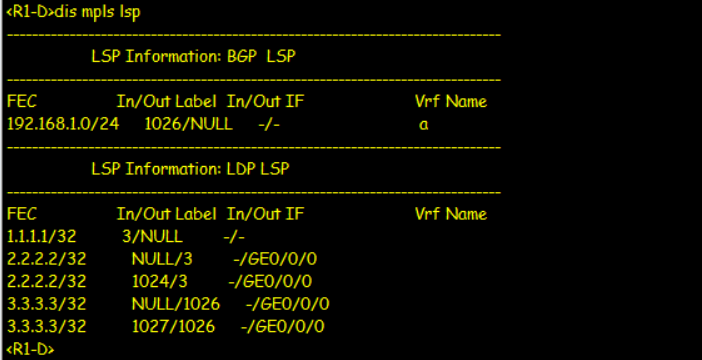

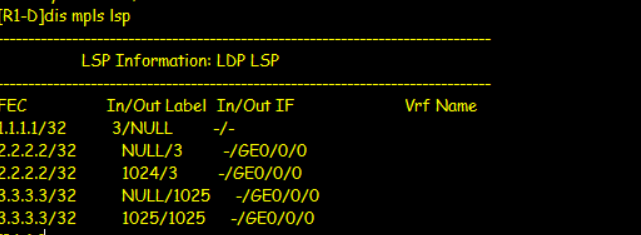

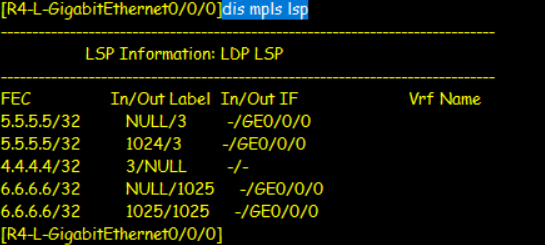

在R1和R4上看路径是否完整

配置MP-BGP

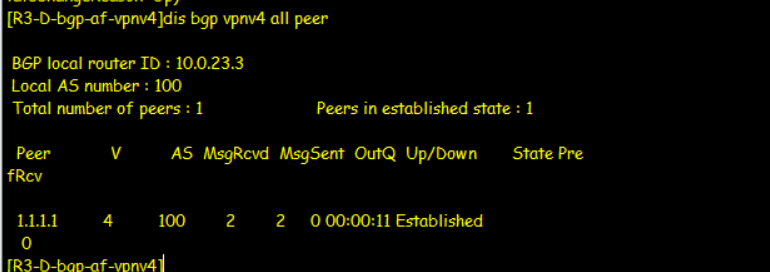

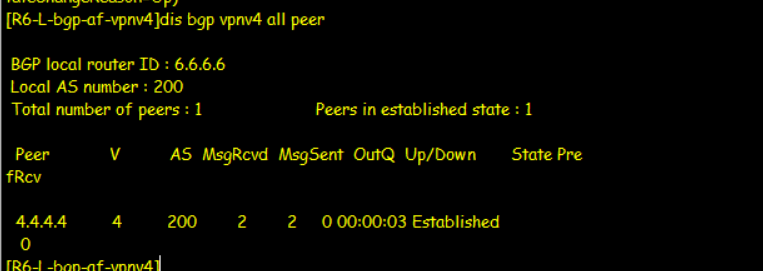

配置R1--R3,R4--R6，并查看其邻居关系

规划VRF

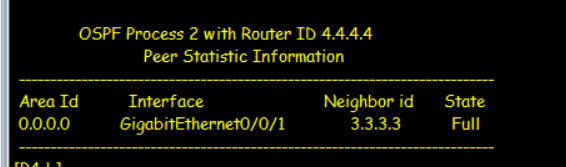

R3与R4用于对接使用OSPF，两端接入使用BGP

[R3-D]ip vpn-instance a
[R3-D-vpn-instance-a]route-distinguisher 1:2
[R3-D-vpn-instance-a-af-ipv4]vpn-target 10:10
[R3-D-vpn-instance-a-af-ipv4]int g0/0/1
[R3-D-GigabitEthernet0/0/1]ip binding vpn-instance a
[R3-D-GigabitEthernet0/0/1]ip add 10.0.34.3 24
Aug 25 2025 21:43:20-08:00 R3-D %%01IFNET/4/LINK_STATE(l)[6]:The line protocol I
P on the interface GigabitEthernet0/0/0 has entered the UP state.
[R3-D]ospf 2 vpn-instance a router-id 3.3.3.3
[R3-D-ospf-2]a 0
[R3-D-ospf-2-area-0.0.0.0]net 10.0.34.0 0.0.0.255
[R3-D-ospf-2]dn-bit-check disable ase
[R3-D-ospf-2]import-route bgp
[R3-D-bgp]ipv4-family vpn-instance a
[R3-D-bgp-a]import-route ospf 2
[R3-D-GigabitEthernet0/0/1]mpls//非常重要要分配标签实现ASBR-PE间的普通路由传递

用户接入

[A-2-LoopBack0]ip add 8.8.8.8 32
[A-2-LoopBack0]int l1
[A-2-LoopBack1]ip ad 192.168.2.1 24
[A-2-LoopBack1]bgp 50
[A-2-bgp]peer 10.0.68.6 as 200
[A-2-bgp]net 192.168.2.0 24

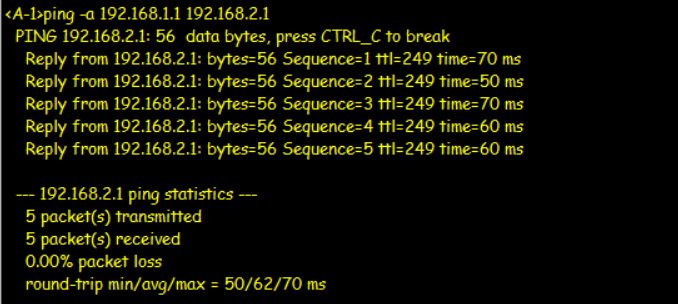

配置完成两端私网地址可通

效果检验

192.168.1.0——》》》192.168.2.0

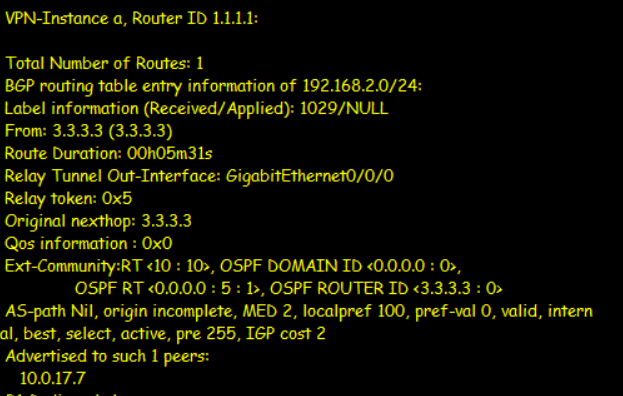

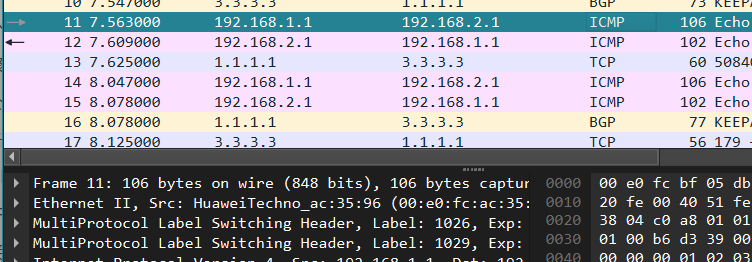

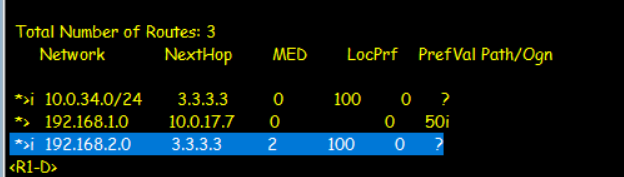

R7将数据发出来到R1，R1上看路径MP-BGP为其打上私网标签1029，查下一跳迭代3.3.3.3,打上1026的公网标签抓个包看看确实如此

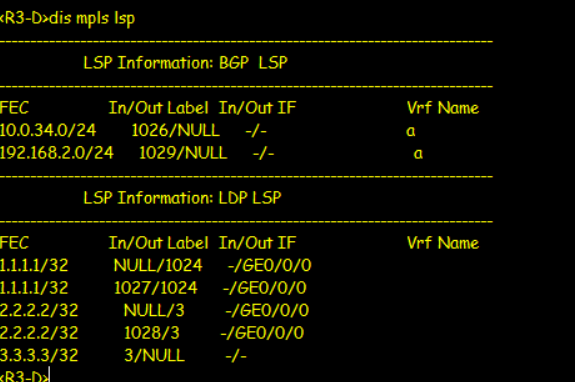

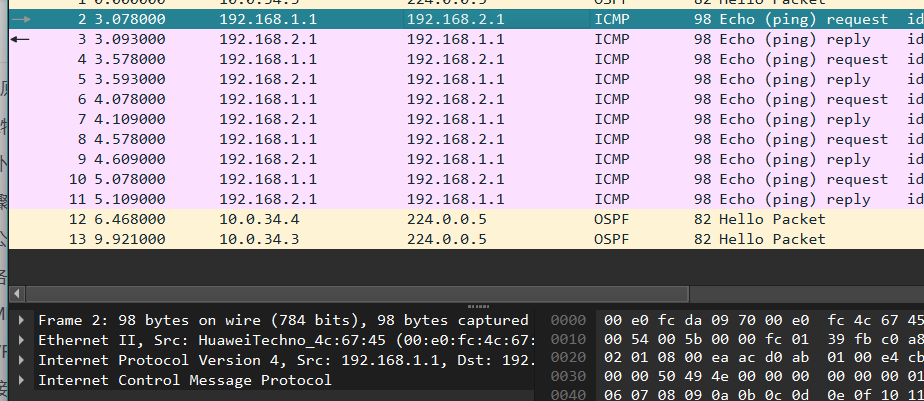

到达R2执行PHP，交给R3剥离对应私网标签转交R4

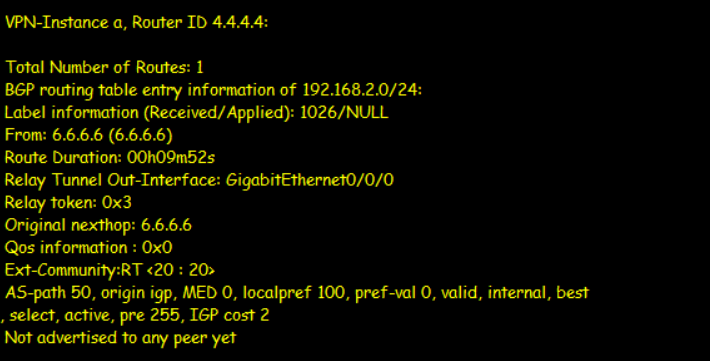

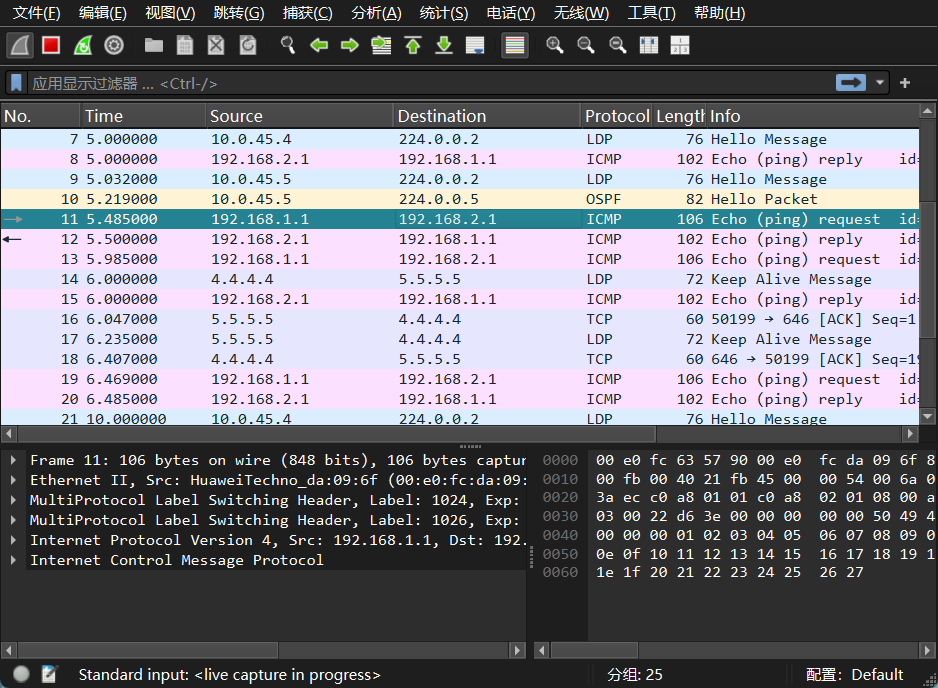

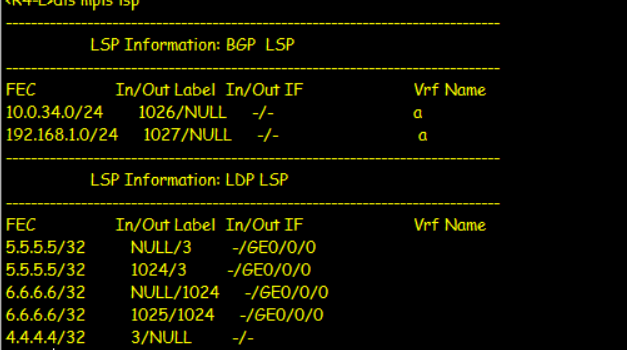

R4收到表项查表发现打上1026的私网标签递交R6，此时查表要打上1024的公网标签

后续流量不多推演，返程流量类似

总结

MPLS组网OptionA的方案对于ASBR-PE设备要求较高，虽然配置和原理简单但是其搭建后的拓展与维护相对来说比较复杂，而且其采用VRF to VRF的方式进行传递，要求ASBR-PE这类设备需要掌握全网私网路由以及搭建全网VRF进行对接，而中间的设备就很容易形成转发的瓶颈
