MPLS 跨域方案 OptionA

MPLS 跨域方案 OptionA 实验

思路

          将两台ASBR之间互联的物理接口或者是子接口绑定相关的vpn实例。对于ASBR来说，对端相当于自己的CE设备。不需要运行MPLS 。两台路由器形成EBGP邻居，将VPNv4路由转换为普通的IPv4路由进行传递。

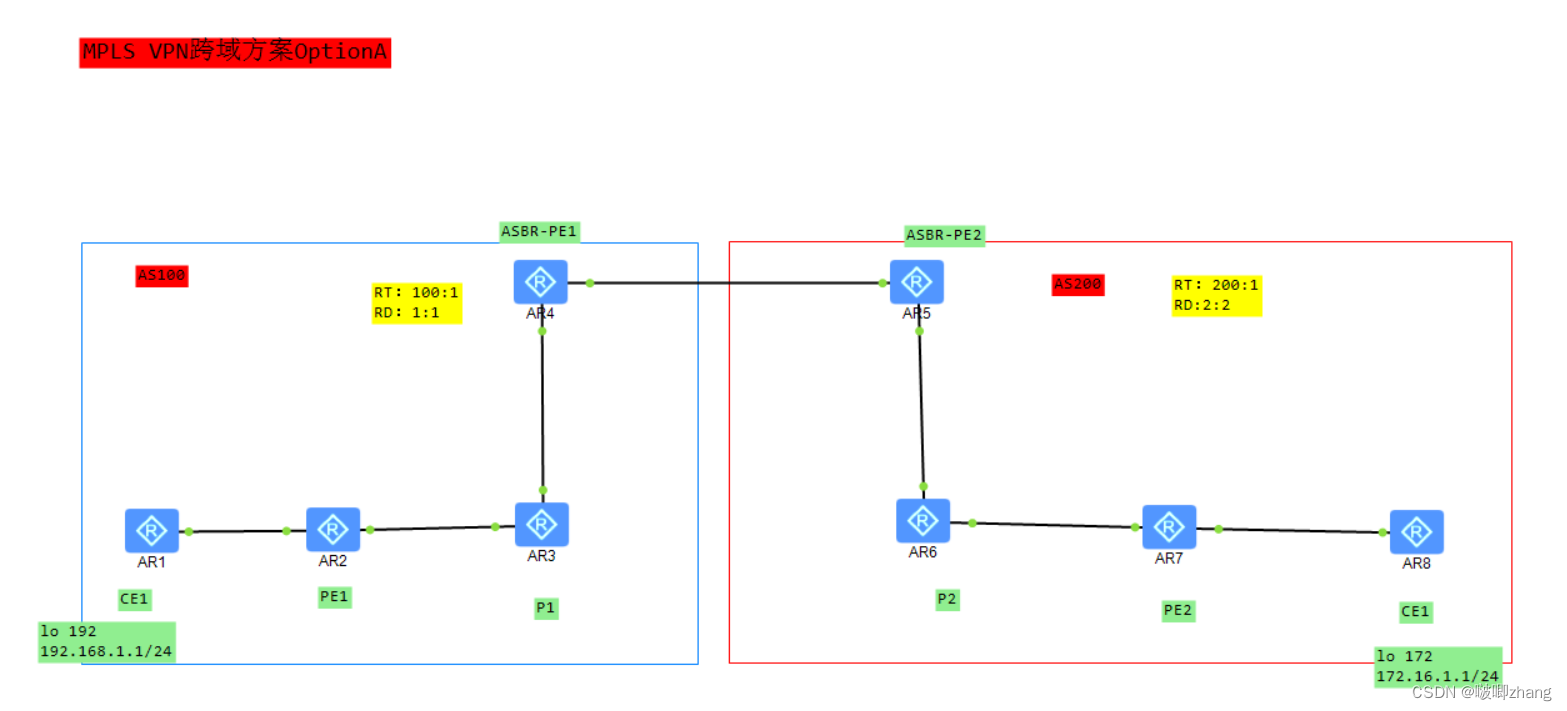

实验拓扑

实验配置过程

1 PE1配置

[PE1]int lo 2       #创建环回口用于IBGP邻居建立
[PE1-LoopBack2]ip add 2.2.2.2 32
[PE1]mpls lsr-id 2.2.2.2
[PE1]mpls          #配置mpls
Info: Mpls starting, please wait... OK!
[PE1-mpls]mpls ldp
[PE1]ip vpn-instance zz       #创建VPN实例zz
[PE1-vpn-instance-zz]rou
[PE1-vpn-instance-zz]route-distinguisher 100:1
[PE1-vpn-instance-zz-af-ipv4]vpn
[PE1-vpn-instance-zz-af-ipv4]vpn-target 1:1 bo
[PE1]int g0/0/1
[PE1-GigabitEthernet0/0/1]ip add 23.0.0.2 24
[PE1-GigabitEthernet0/0/1]mpls
[PE1-GigabitEthernet0/0/1]mpls ldp
[PE1-GigabitEthernet0/0/1]int g0/0/0       #在与CE连接的接口绑定VPN实例
[PE1-GigabitEthernet0/0/0]ip binding vpn-instance zz
[PE1-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[PE1]ospf 1 router-id 2.2.2.2          #配置底层协议ospf
[PE1-ospf-1]a 0
[PE1-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[PE1-ospf-1-area-0.0.0.0]net 23.0.0.2 0.0.0.0
[PE1]bgp 100
[PE1-bgp]peer 3.3.3.3 as 100
[PE1-bgp]peer 3.3.3.3 con lo 2
[PE1-bgp]peer 4.4.4.4 as 100
[PE1-bgp]peer 4.4.4.4 con lo 2
[PE1-bgp]ipv4-family vpn	  #与ASBR-PE1 建立MP-BGP邻居
[PE1-bgp-af-vpnv4]peer 4.4.4.4 en
#配置vpn实例路由指向CE客户端
[PE1]ip route-static vpn-instance zz 192.168.1.0 24 12.0.0.1
[PE1]bgp 100
[PE1-bgp]ipv4-family vpn-instance zz
[PE1-bgp-zz]import-route static    #在bgp中注入

2 P1配置
运营商设备配置接口ip，建立bgp邻居。

[P1]int lo 3
[P1-LoopBack3]ip add 3.3.3.3 32
[P1-LoopBack3]int g0/0/1
