Smart-link与Monitor-link

Smart-link

背景

H3C为了在满足用户对链路快速收敛要求的同时又能简化配置，针对双上行组网（将一台下游设备同时连接到两台上游设备）提出了Smart Link 解决方案，实现了主备链路的冗余备份，并在主用链路发生故障后使流量能够迅速切换到备用链路上，因此具备较高的收敛速度。

原理

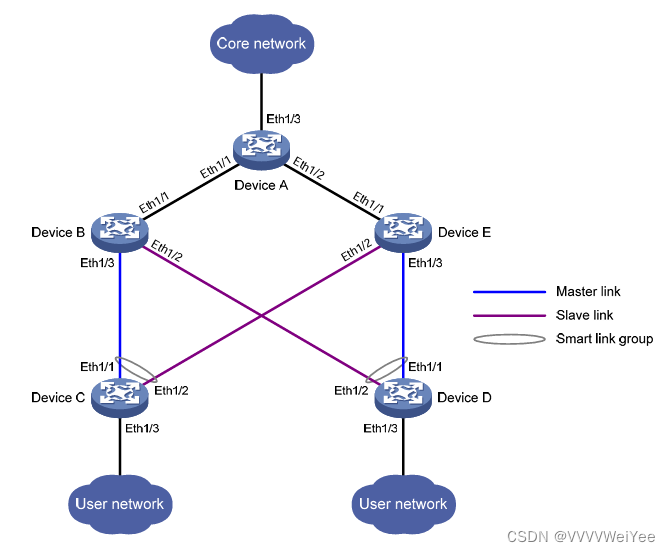

Smart Link组（灵活链路组）

每个组只有两个端口，一个主端口和一个从端口。一般情况下，只有一个端口处于转发（ACTIVE）状态，另一个端口被阻塞，处于待命（STANDBY） 状态。当主链路发生故障，将故障端口进行阻塞，从端口进入转发状态。

主端口优先进入转发状态，当链路故障时从端口进入转发状态，且主端口所在链路称为主链路，从端口所在链路称为从链路。

保护VLAN和控制VLAN

保护VLAN

借用MSTP的域配置实现，原理和MSTP域相同

控制VLAN

发送与接受Flush报文，链路故障时发送Flush报文冲刷设备Mac表重新学习拓扑

抢占机制

smart-link中当链路故障切换至从端口后，如果没有配置抢占机制，则当主链路恢复后，是不会回切的。若开启后，在定时器过时就能回切。

优点

1.反应速度快，配置相较于RRPP简单

2.拓扑变更局部更改，只有在同一控制VLAN下的设备会处理Flush报文

缺陷

专用于双上行链路组网，适用范围小

Monitor Link

背景

Monitor Link是一种端口联动方案，主要用于配合二层拓扑协议的组网应用，通过监控设备的上行端口，根据其up/down状态的变化来触发下行端口up/down状态的变化，从而触发下游设备上拓扑协议所控制备份链路的切换。

原理

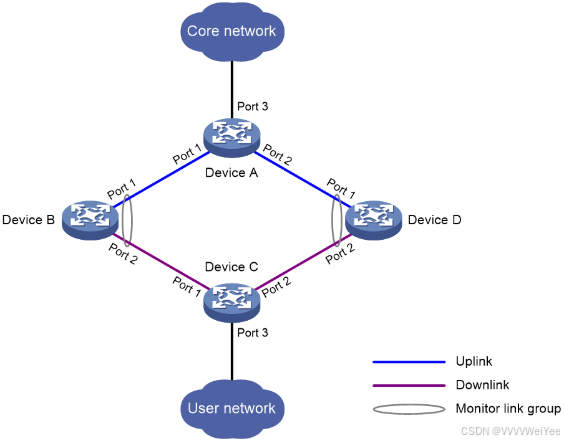

Monitor Link组

可以有多个上行接口或下行接口，但一个端口只能属于一个组

上行端口（Uplink端口），被监控的端口，Monitor Link组的状态与之保持联动。当Monitor Link组中没有上行端口或所有上行端口都down时，Monitor Link组就处于down状态；而只要有一个上行端口up，Monitor Link组就处于up状态。

 下行端口（Downlink端口），监控端口，其状态与Monitor Link组的状态保持联动。当Monitor Link组的up/down状态发生改变时，下行端口的状态就会发生相应的改变，从而与Monitor Link组的状态保持一致。

上行链路（Uplink），上行端口所在链路下行链路（downlink），下行端口所在链路

机制

简单来说就是检测上行链路状态，同步到下行链路，若上行UP则下行UP，上行所有端口都down，下游也就全down，只要上游还有UP，下游就UP

配置

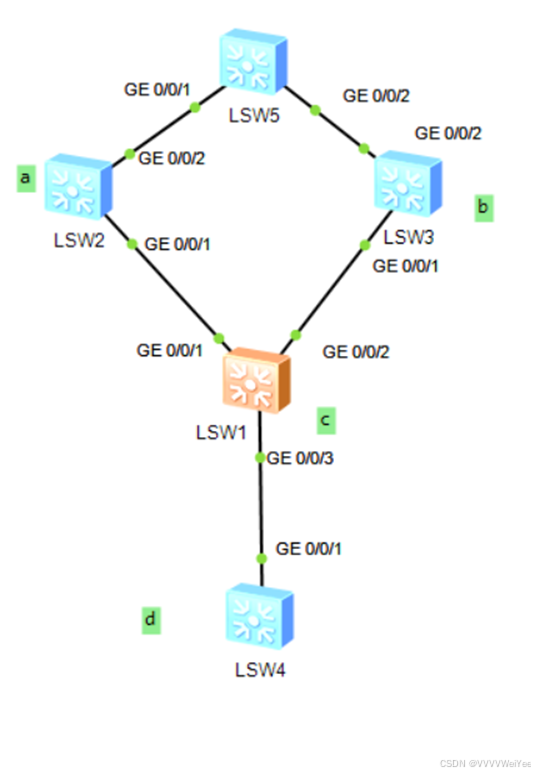

实验拓扑

实验需求

配置Smartlink实现SW1的G0/0/1接口为主转发数据接口。

当G0/0/1接口出现问题后，备份端口G0/0/2能够实现转发。

配置Monitorlink实现SW2和SW3的上行链路监控，确保上行链路故障时，下行链路能够及时响应。

实验步骤

1. 配置VLAN和Trunk接口
2. 关闭STP

[SW1]interface g0/0/1

[SW1-GigabitEthernet0/0/1]undo stp en

[SW1-GigabitEthernet0/0/1]undo stp enable

[SW1-GigabitEthernet0/0/1]int g0/0/2

[SW1-GigabitEthernet0/0/2]undo stp enable

1. 在SW1上创建MSTP实例，并将VLAN映射到实例中。（华为的控制VLAN要包含在保护VLAN中）

[SW1]stp region-configuration

[SW1-mst-region]region-name HW

[SW1-mst-region]revision-level 0

[SW1-mst-region]instance 1 vlan 10

[SW1-mst-region]active region-configuration

4．在SWC上配置Smartlink组，指定主备端口，并开启Flush功能。

[SW1]smart-link group 1

[SW1-smlk-group1]protected-vlan reference-instance 1

[SW1-smlk-group1]port g0/0/1 master

[SW1-smlk-group1]port g0/0/2 slave

[SW1-smlk-group1]restore enable

[SW1-smlk-group1]timer wtr 30//缺省60s

[SW1-smlk-group1]smart-link enable

[SW1-smlk-group1]flush send control-vlan 10

5.使能接口收发Flush报文

[SW2-GigabitEthernet0/0/1]undo stp enable

[SW2-GigabitEthernet0/0/1]smart-link flush  receive control-vlan 10

[SW3-GigabitEthernet0/0/1]undo stp enable

[SW3-GigabitEthernet0/0/1]smart-link flush receive control-vlan 10

6.配置Monitorlink

[SW2]monitor-link group 1

[SW2-mtlk-group1]port g0/0/1 downlink

[SW2-mtlk-group1]port g0/0/2 uplink

[SW3]monitor-link group 1

[SW3-mtlk-group1]port g0/0/1 downlink

[SW3-mtlk-group1]port g0/0/2 uplink

实验效果

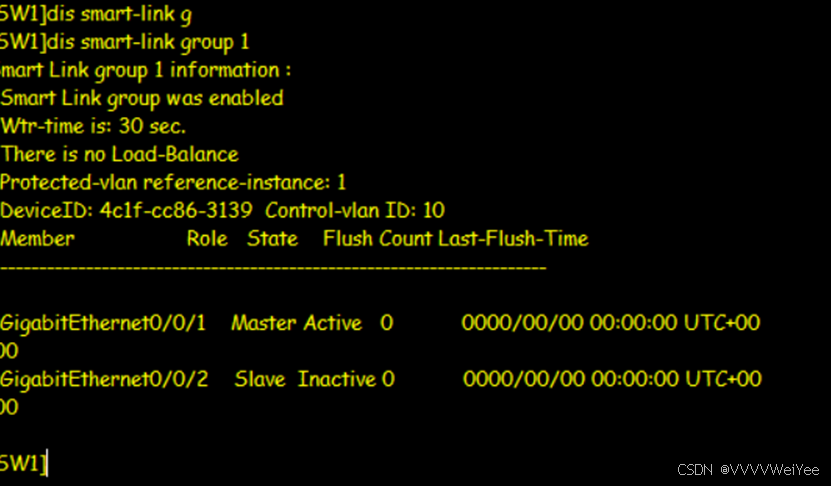

正常，业务流量通过G0/0/1接口转发。

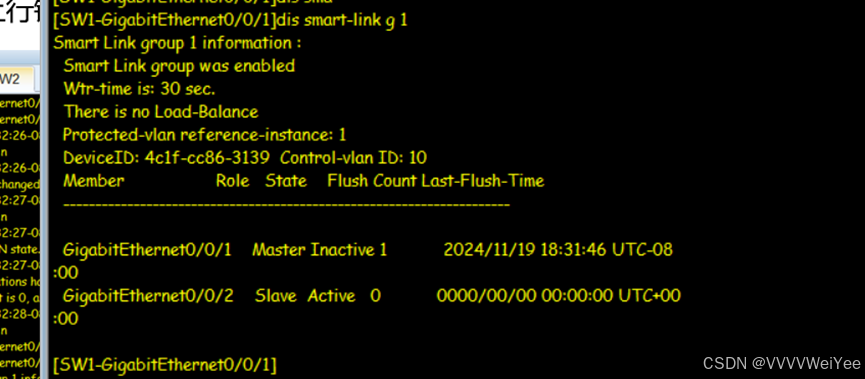

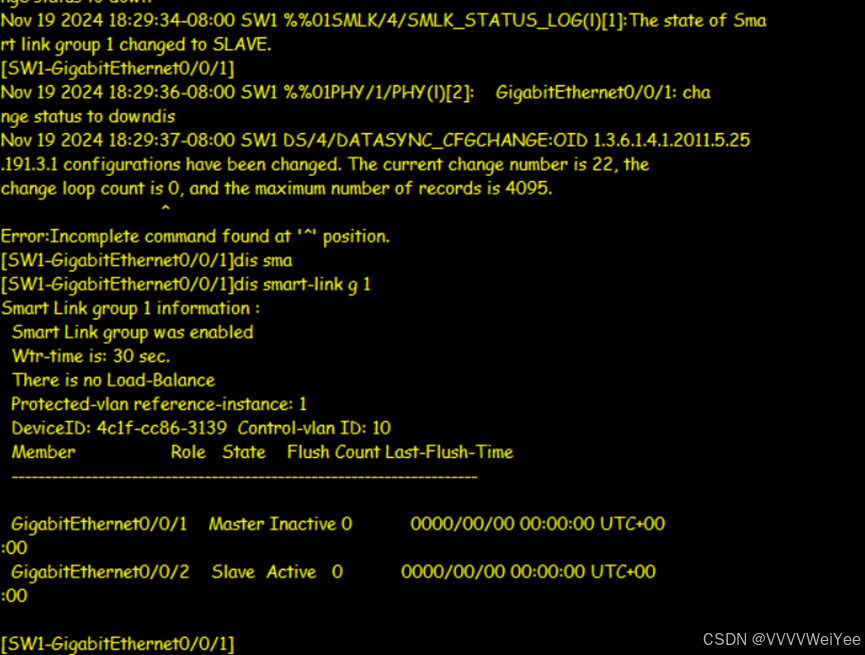

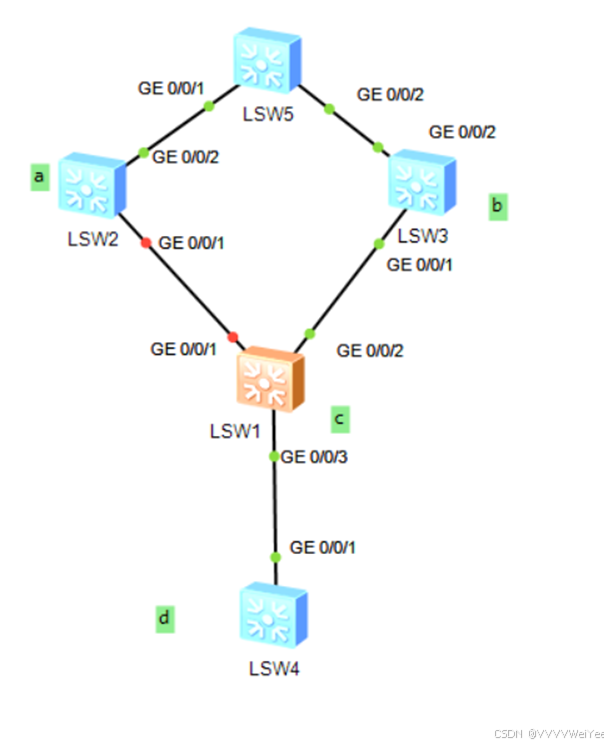

关闭后发现切为G0/0/2发送

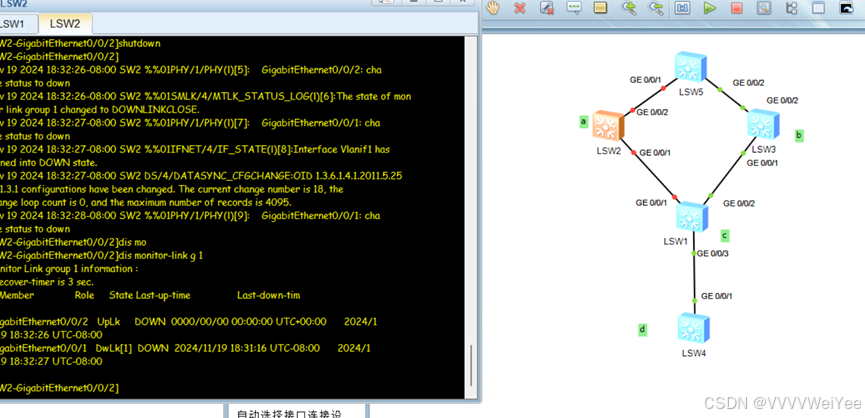

关闭上行链路模拟上行链路故障，查看Monitor-link，下行链路down，而Smart-link也切换至G0/0/2
