OSPFv3是OSPF用于IPv6网络中的新版本，其将报文进行重构并保存OSPFv2原有的工作原理

相同点

路由计算方式，网络类型，报文类型，工作原理，区域划分

不同

基于链路运行，必须配置RouterID，点分10进制32位标识运行ospf的设备，采用nextheader89号，组播地址FF02::5和FF02::6,并且定义了LSA的泛洪范围

基于链路运行

不要求双方网段一致，仅要求双方直连

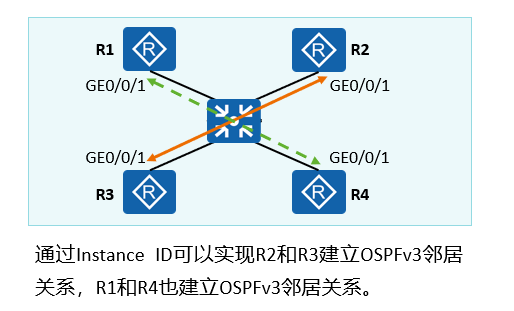

多实例

物理接口可以和多个实例绑定，可实现资源共享，且使用链路本地地址维护邻居关系同步数据库，无需配置全球单播地址，可实现拓扑与路由计算分离

报文重构

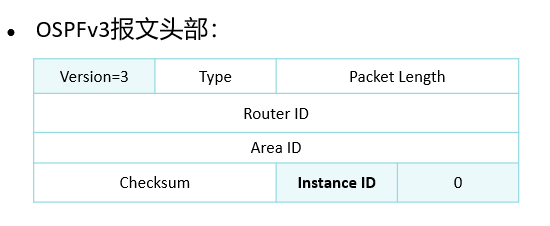

报文头部

移除认证字段，新增1B的Instance ID，用于在一个链路上运行多个实例

Type：1 Byte，类型，取值1：Hello，取值2：DD，取值3：LSR，取值4：LSU，取值5：LSAck

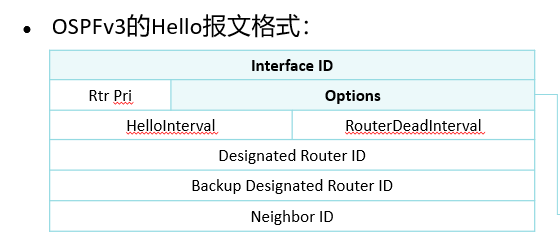

Hello报文

将网络掩码字段移除并添加Interface ID用于标识建立连接的接口

拓展Options字段，增加AT（是否支持OSPFv3认证），R（指明始发路由器是否具备转发能力），V6(是否参加路由计算)

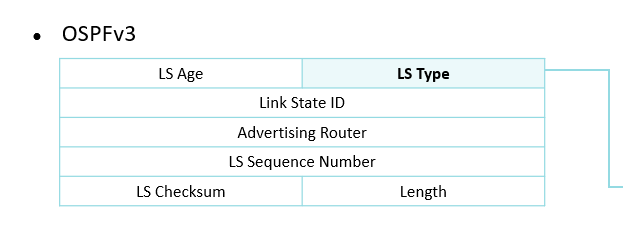

LSA报文

去掉Option字段拓展LS Type字段，依然保持LSA三要素标识LSA数据

U用于标识对于未知LSA的处理方式，置为1表示存储并泛洪，置为0表示仅在本地链路范围内传递

S2/S1用于标识LSA的泛洪范围，

S2 S1=0 0：链路本地范围内，即只在始发链路上泛洪

S2 S1=0 1：区域范围内，即泛洪到始发区域内的所有路由器

S2 S1=1 0：AS范围内，即泛洪到本AS的所有路由器

S2 S1=1 1：预留

后面13bit的LSA Function Code用于标识LSA数据类型

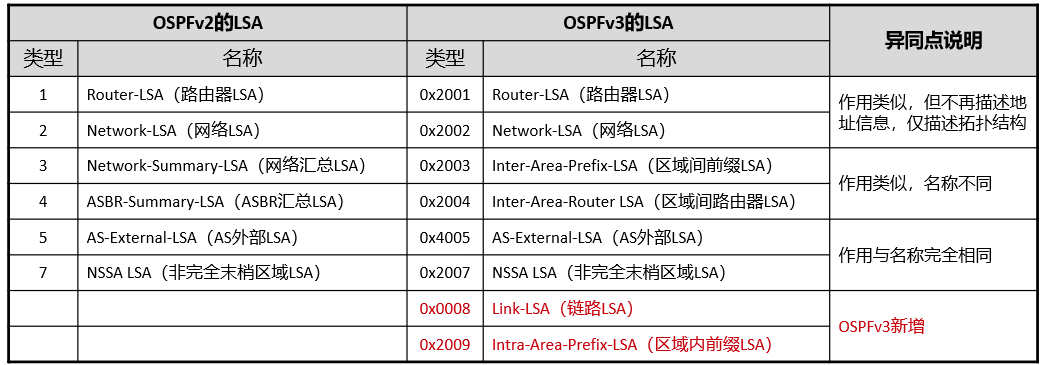

LSA报文

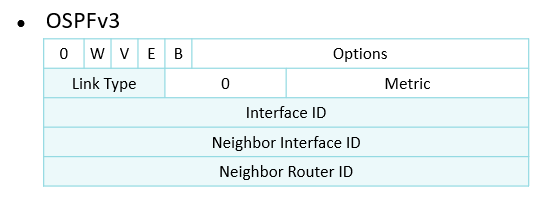

Tpye1 Router-LSA

W：标识路由器是否支持组播

V：虚链路

E：标识设备为ASBR

B：标识设备为ABR

LinkTpye：1标识点到点连接的路由器，2标识连接的网络（Transit Network），3保留，4标识虚链路

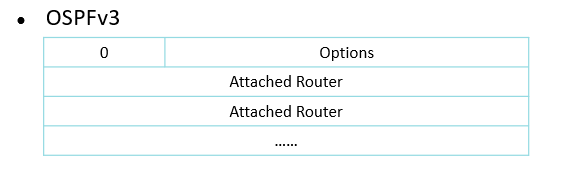

Tpye2 Network-LSA

同样与由DR产生，取消网段字段，仅显示相邻的RouterID

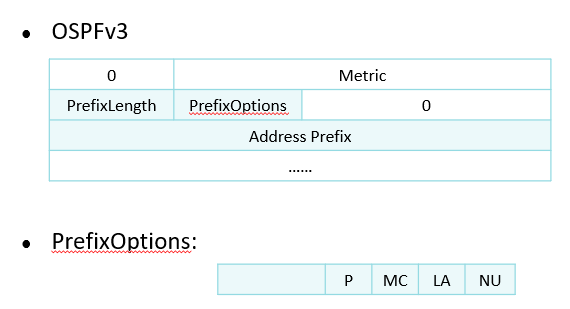

Type3：Inter-Area-Prefix-LSA

由ABR产生，相较于OSPFv2中删除子网掩码字段并添加前缀长度和前缀选项

PrefixOptions：P传播位，用于标识此路由来自NSSA；MC组播位，用于标识该报文用于组播计算；LA本地地址位，用于标识这条前缀是路由器的接口地址,NU非单播位，用于标识该路由不加入ospf单播路由计算

AddressPrefix：可变长地址前缀

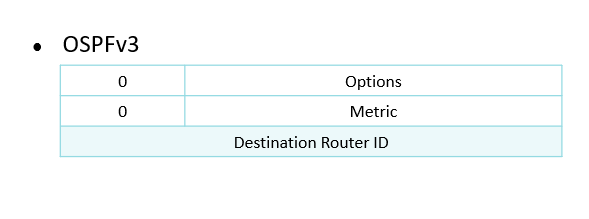

Type4：Inter-Area-Router-LSA

由ABR产生描述ASBR的信息，删除网络字段，添加DestinationRouterID字段以描述ASBR的信息

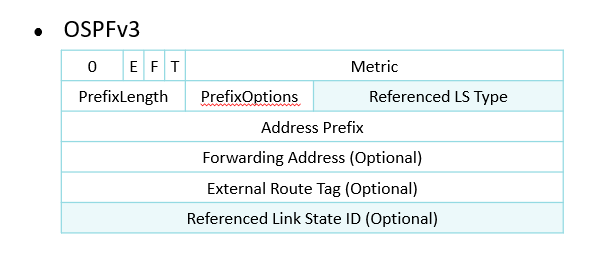

Type5：AS-External-LSA

移除网络字段添加F，T特殊bit位，添加Referenced LS Type和ReferencedLinkStateID字段

F：标识存在FA字段;        T:标识存在外部路由tag字段（ExternalRouterTag）

Referenced LS Type：表示该报文需要参考那些LSA进行联系，0不参考，1参考Route-LSA，2参考Network-LSA

ReferencedLinkStateID：标明对应要参考的LSA ID

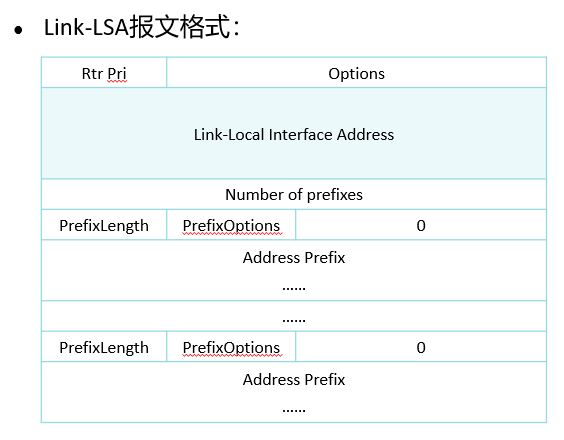

Type8：Link-LSA

每个设备都会为每个链路生成该类LSA，仅在始发链路进行泛洪，用于向其他路由器通告本设备接口的链路本地地址以及IPv6路由前缀

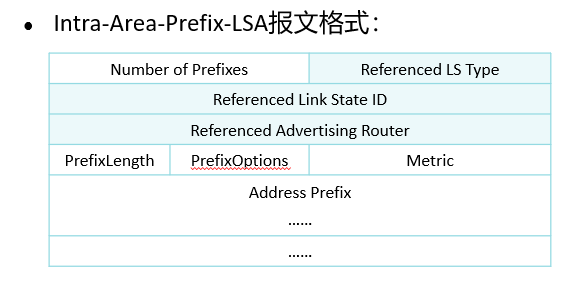

Type9：Intra-Area-Prefix-LSA

用于描述相关网段信息，补充1,2类路由，根据ReferencedLSType字段和ReferencedLinkStateID以及ReferencedAdvertisingRouter标识具体补充的LSA

根据PrefixLength，PrefixOptions以及AddressPredix字段用于标识IPv6地址前缀

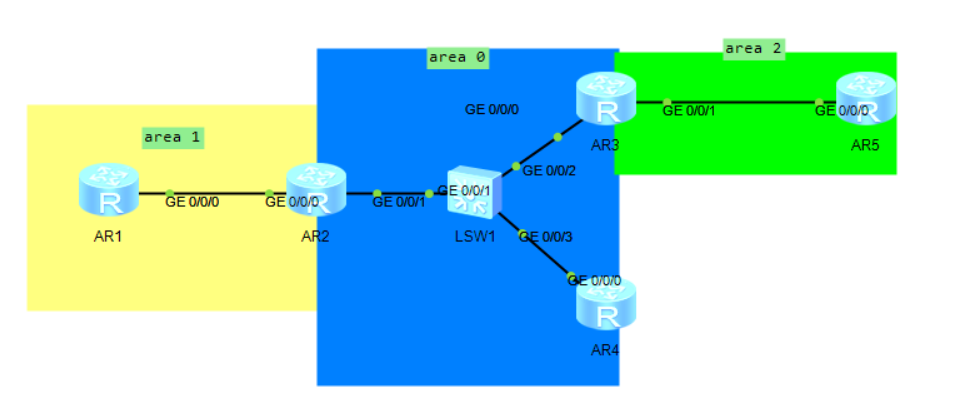

实验

采用全IPv6OSPF接入

地址配置

[R1]ipv6
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ipv6 en
[R1-GigabitEthernet0/0/0]ipv6 enable
[R1-GigabitEthernet0/0/0]ipv6 add 2001:12::1 64

OSPF配置

[R2]ospfv3 1
[R2-ospfv3-1]router-id 2.2.2.2
[R2-ospfv3-1]area 1
[R2-ospfv3-1-area-0.0.0.1]quit
[R2-ospfv3-1]area 0
[R2-ospfv3-1-area-0.0.0.0]quit
[R2-ospfv3-1]quit
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ospfv3 1 area 1
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ospfv3 1 area 0

检验

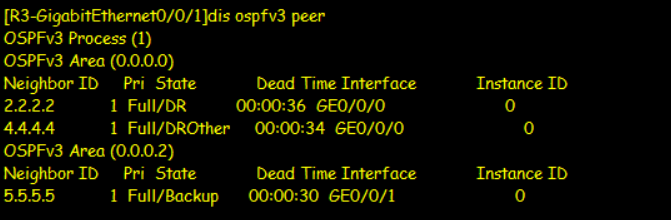

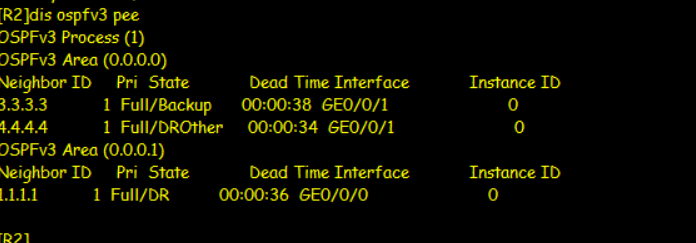

在R2和R3上查看邻居显示完整

思考

ospfv3的5类LSA为什么没有ReferencedAdvertisingRouter字段？

根据功能而言，5类LSA描述外部网段，无需关联其他LSA，仅需于4类联系即可，无需精确到ReferencedAdvertisingRouter；但是对于9类LSA而言，其功能需要补充1，2类路由描述不了路由的能力需要精确到那一条路由

OSPFv3 中，接口未配置 IPv6 地址也能运行 OSPFv3 吗？为什么？

可以，ospfv3实现了拓扑与路由分离，而且IPv6有链路本地地址能够自动生成，仅需接口启用IPv6并添加至OSPF区域即可运行OSPFv3

OSPFv3 的 Router ID 是否必须从 IPv6 地址中选取？若设备只有 IPv6 地址，未手动配置 Router ID 会出现什么问题？

RouterID只能手动指定，否则会出现OSPF运行不了，邻居起不来
