空气净化器核心模块MOSFET选型全解析：从参数设计到能效优化

在空气净化器的设计中，MOSFET作为功率控制的核心元件，其选型与配置直接影响整机性能、能效及可靠性。本文基于2025年主流技术方案，深度剖析风机驱动、高压静电等五大模块的MOSFET需求差异，结合电压应力、开关损耗等关键参数，提供从单模块优化到系统级设计的全链路解决方案。通过对比不同封装、导通电阻与频率特性的权衡，为工程师揭示如何在成本约束下实现高可靠性与低功耗的平衡，最终提升产品市场竞争力。

一、空气净化器主要模块概述

空气净化器通常由以下几个核心模块组成，每个模块对MOSFET的需求各不相同：

1. 主控电源模块

2. 风机驱动模块

3. 高压静电模块(中高端机型)

4. 臭氧发生器模块(中高端机型)

5. 传感器供电模块

6. 显示与控制模块

二、各模块MOSFET需求详细分析

1. 主控电源模块

数量需求：通常需要2-4个MOSFET

参数要求：

• 电压等级：30-100V

• 电流能力：5-20A

• 导通电阻(RDS(on))：<50mΩ

• 开关频率：50-200kHz

• 封装类型：TO-220或SOP-8

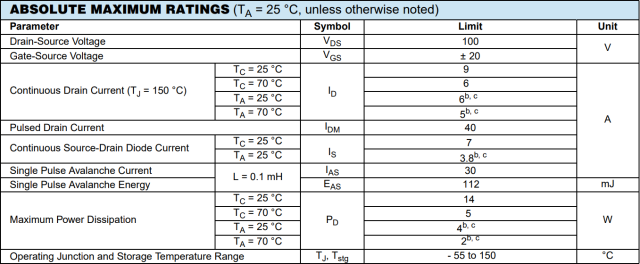

  推荐型号：VBA1104N

功能说明：用于AC/DC转换和DC/DC稳压，为整个系统提供稳定电源

2. 风机驱动模块

数量需求：1-3个MOSFET(取决于风机类型)

参数要求：

• 电压等级：30-60V(直流风机)或600-800V(交流风机)

• 电流能力：10-30A(与风机功率相关)

• 导通电阻：<20mΩ(大电流应用)

• 开关频率：10-50kHz

• 特殊要求：需要低EMI特性

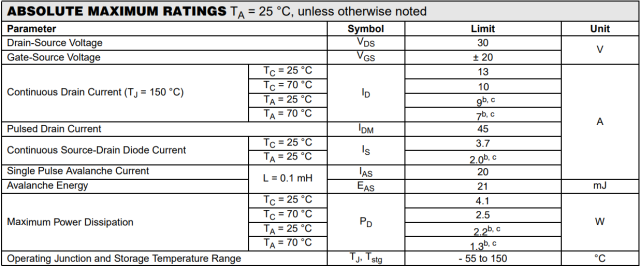

  推荐型号：VBJ1311

注意事项：无刷直流风机(BLDC)需要三相全桥驱动，通常需要6个MOSFET

3. 高压静电模块

数量需求：4-8个MOSFET

参数要求：

• 电压等级：800-1200V

• 电流能力：5-15A

• 开关速度：快速开关特性

• 特殊要求：高dv/dt耐受能力

• 封装类型：TO-247或TO-264

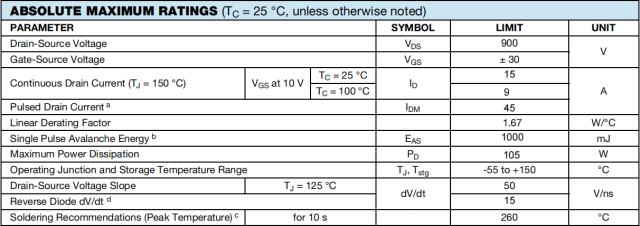

  推荐型号：VBP19R15S

应用说明：用于产生高压静电场，需要多级升压电路

4. 臭氧发生器模块

数量需求：2-4个MOSFET

参数要求：

• 电压等级：400-600V

• 电流能力：5-10A

• 导通电阻：<100mΩ

• 开关频率：10-30kHz

• 特殊要求：需要抗腐蚀封装或器件防腐处理

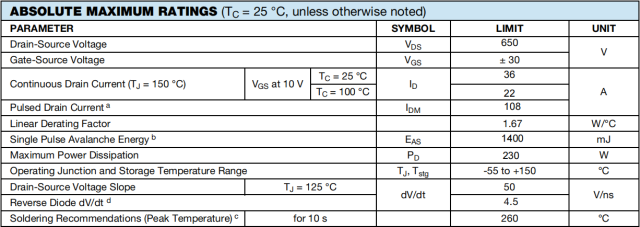

  推荐型号：VBL165R36S

5. 传感器与辅助电路

数量需求：1-2个MOSFET

参数要求：

• 电压等级：20-30V

• 电流能力：1-5A

• 导通电阻：<200mΩ

• 封装类型：SOT-23或DFN

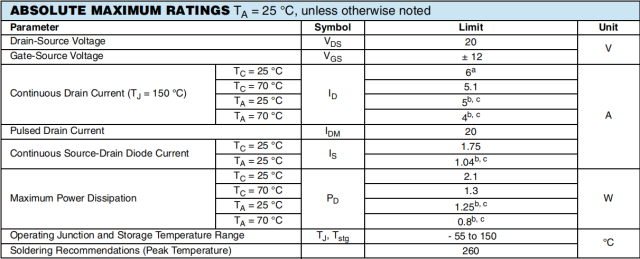

  推荐型号:VB1240

三、MOSFET选型关键考虑因素

1. 电压应力：根据模块工作电压选择，留有至少30%余量

2. 电流能力：考虑峰值电流而非平均电流

3. 热管理：高功率模块需关注热阻参数

4. 开关损耗：高频应用需选择快速开关器件

5. 成本平衡：在性能和价格间取得平衡

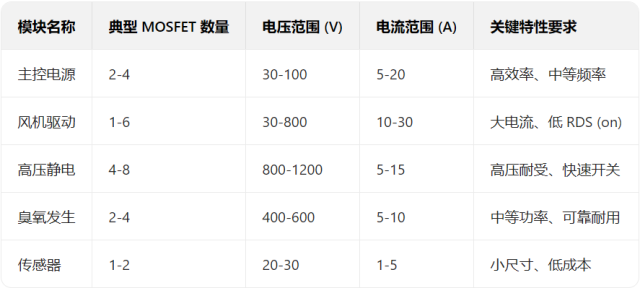

四、典型空气净化器MOSFET配置总结

五、设计建议

1. 优先选择具有低导通电阻(RDS(on))的MOSFET以降低功耗

2. 对于高频开关应用，关注Qg(栅极电荷)参数以减少驱动损耗

3. 考虑使用集成驱动IC的智能功率模块(Smart Power Module)简化设计

4. 进行充分的散热设计，特别是风机驱动和高压模块

5. 在成本允许下，选择具有过温、过流保护的MOSFET

通过合理选择和配置MOSFET，可以显著提高空气净化器的能效比、可靠性和使用寿命。
