看过来~教程分享！使用Air780E开发板的SPI接口对W25Q64进行读写操作！

本教程将指导你如何使用Air780E开发板的SPI接口对W25Q64芯片进行读写操作。W25Q64是一种常见的串行闪存芯片，广泛应用于各种嵌入式系统中，用于存储数据或程序代码。通过本教程，你将学会如何配置Air780E开发板的SPI接口，以及如何对W25Q64进行基本的读写操作。

 1、SPI概述

SPI（SerialPeripheralInterface）是一种同步串行通信协议，广泛应用于微控制器和外围设备之间的数据传输。它由摩托罗拉公司开发，具有全双工通信能力，即可以同时进行数据的发送和接收。

SPI通信通常涉及四条信号线：

（1）MOSI（MasterOutSlaveIn）：主设备发送数据，外设接收数据。

（2）MISO（MasterInSlaveOut）：外设发送数据，主设备接收数据。

（3）SCLK（SerialClock）：由主设备生成的时钟信号，用于同步数据传输。

（4）SS（SlaveSelect）：选择特定的从设备进行通信。

SPI的优点包括简单的硬件连接、高速数据传输和全双工通信。其缺点是通常需要更多的引脚，尤其是在多个从设备的情况下，每个从设备需要一个独立的SS引脚。此外，SPI没有标准化的协议层，因此设备间的兼容性需要仔细管理。

2、演示功能概述

本文使用Air780E核心板的SPI总线读写FLASH。

3、准备硬件环境

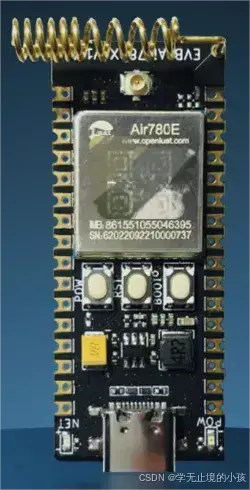

3.1 Air780E开发板

（数量：1，注意：需要配套4G物联网卡！）

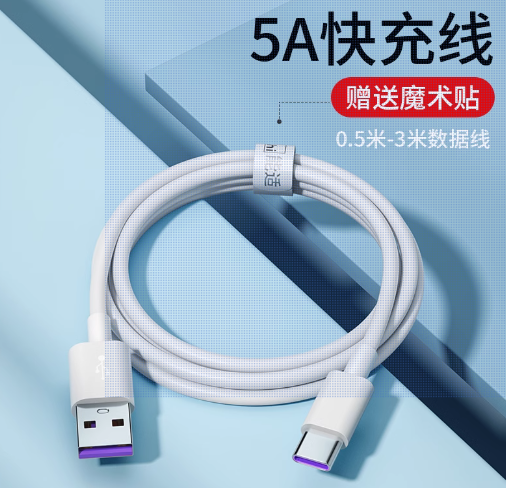

3.2 TYPE-C线快充线

3.3 16针2.54MM间距排针

（数量：2）

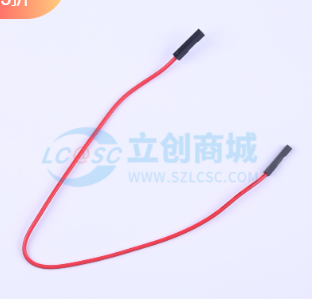

3.4 杜邦线

（数量：6）

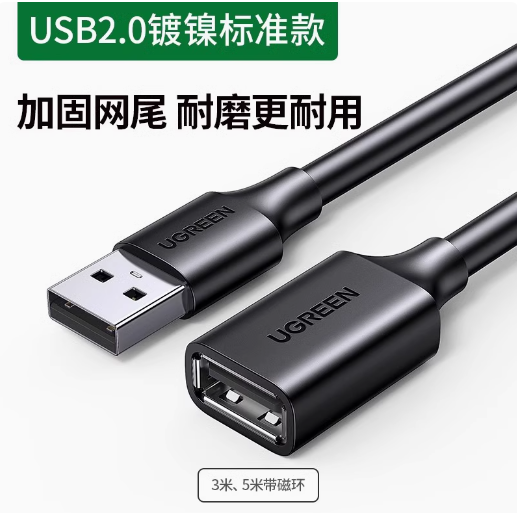

3.5 USB延长线

（数量：1）

3.6 FLASH模块

（数量：1，注意，一定要选W25Q64型号）

4、准备软件环境

注：以下软件下载链接，请复制后，粘贴到浏览器URL地址栏进行下载；

4.1 Luatools

Luatools日志打印与程序烧录软件下载

4.2 core固件和源码脚本

注：core固件，是基础环境，该固件由官方提供，用户不可修改；源码脚本，为应用程序，可由用户自行修改；

5、软硬件资料

1、Air780E开发板原理图，打开Air780E产品手册，访问页面中的《EVB_Air780X_V1.6.zip》

2、API使用介绍说明

3、Air780E开发板使用说明，打开Air780E产品手册，访问页面中的《开发板Core_Air780E使用说明V1.0.5.pdf》

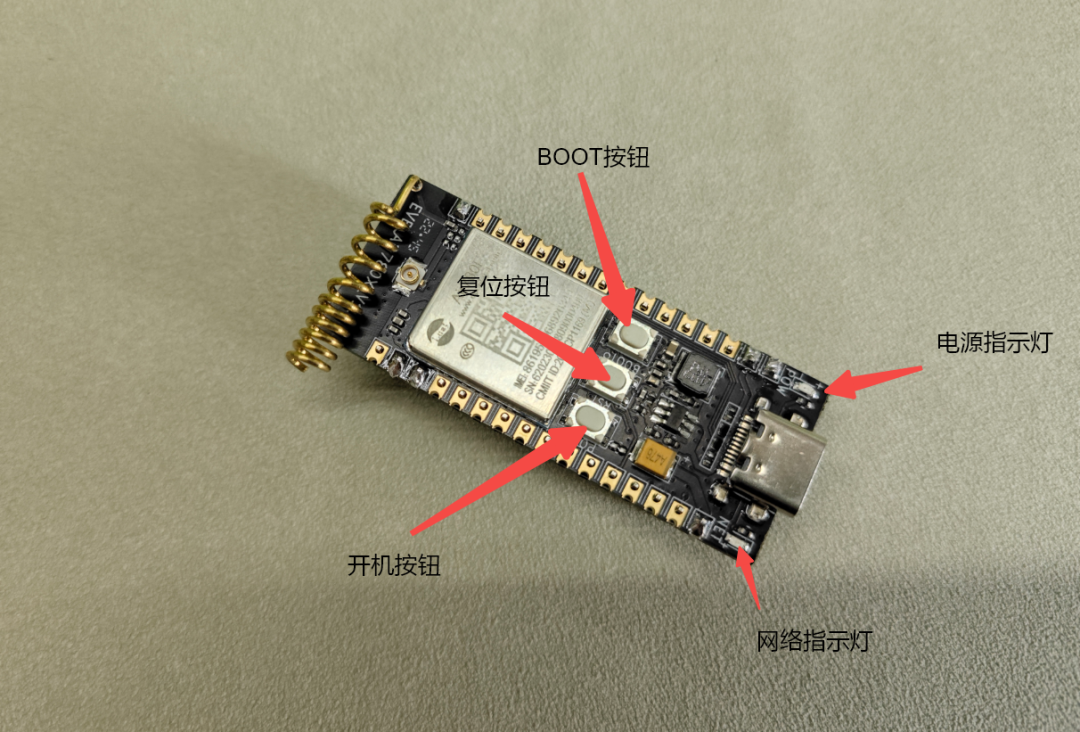

5.1 开发板按钮与指示灯图示与说明

BOOT按钮：启动引导，主要用于进入程序下载模式；

复位按钮：系统复位；

开机按钮：冷起动，用于给4G模块开机；

电源指示：供电后常亮，红色；

网络行指示：入网后常亮，翠绿色；

5.2 硬件安装与连接

5.2.1 SIM卡安装

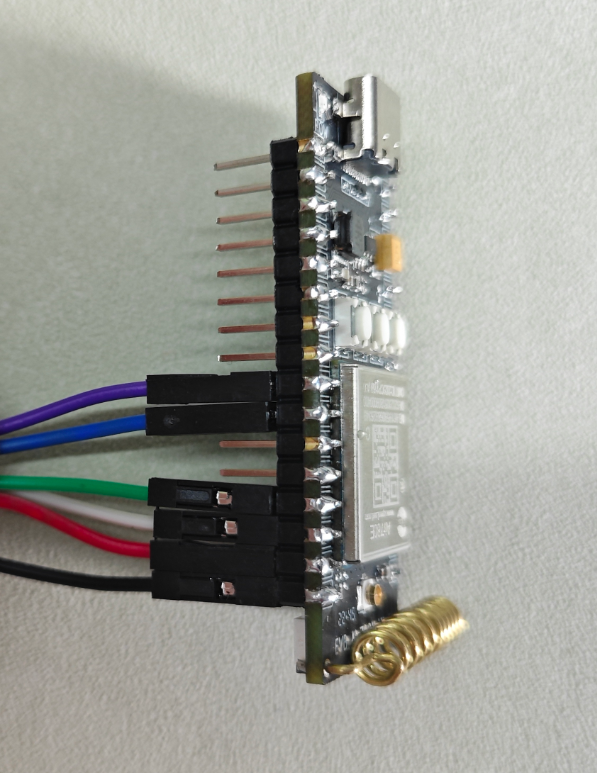

5.2.2 实物连接图

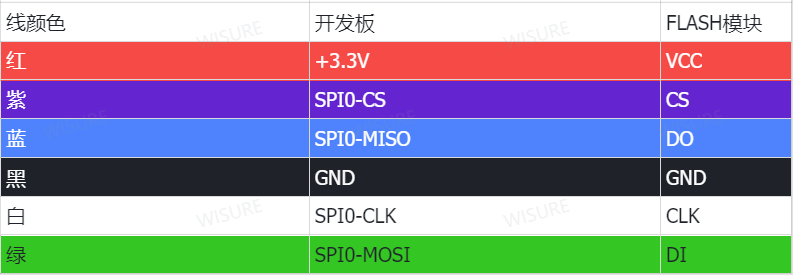

5.2.2.1 线序定义与颜色对应

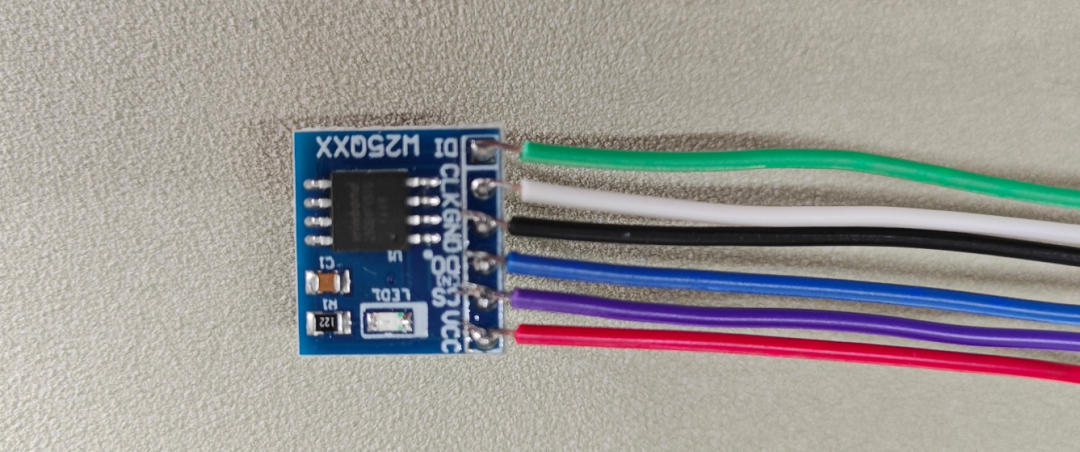

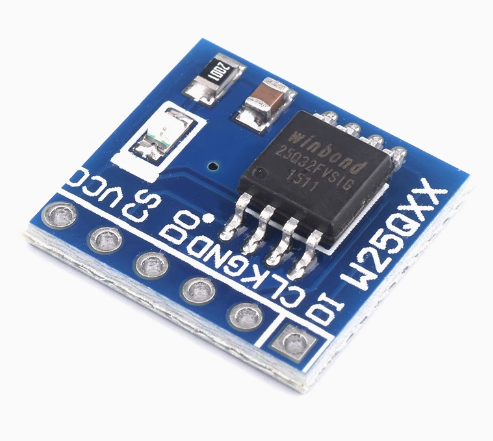

5.2.2.2 FLASH端

5.2.2.3 开发板端

6、代码示例介绍

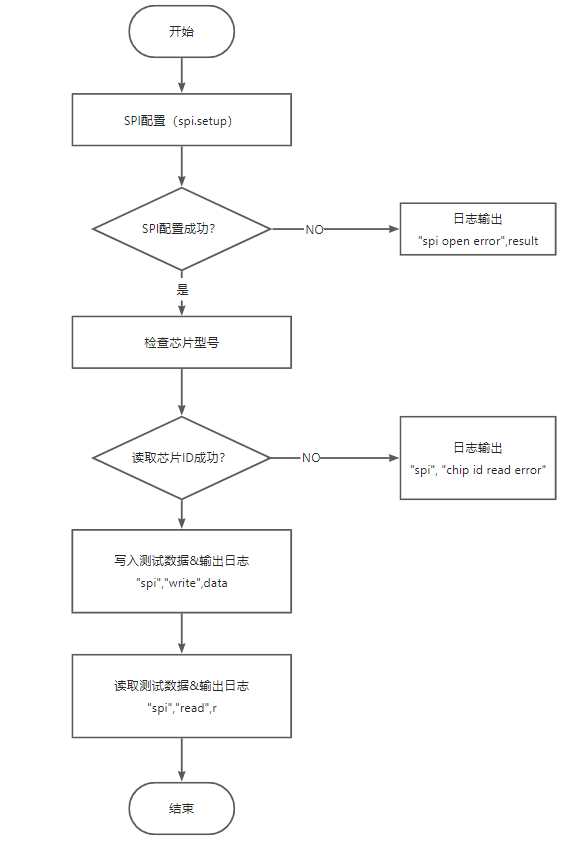

6.1 程序流程图

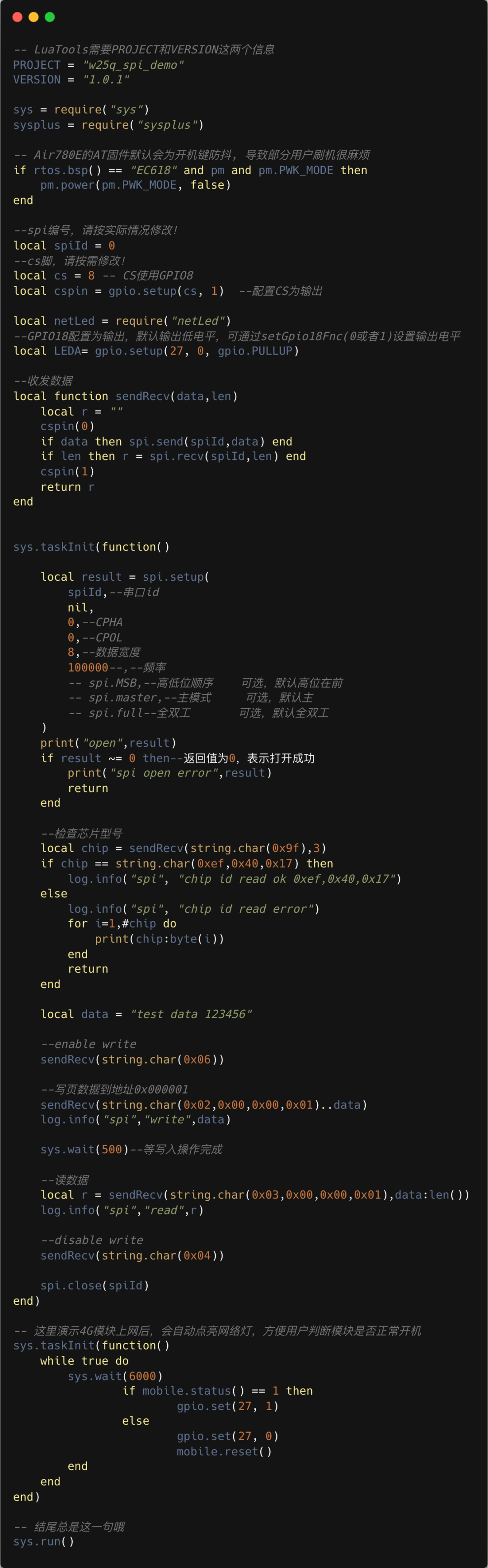

6.2 完整程序清单

注：完整复制后保存为main.lua，可直接使用。

7、功能验证

7.1 开机

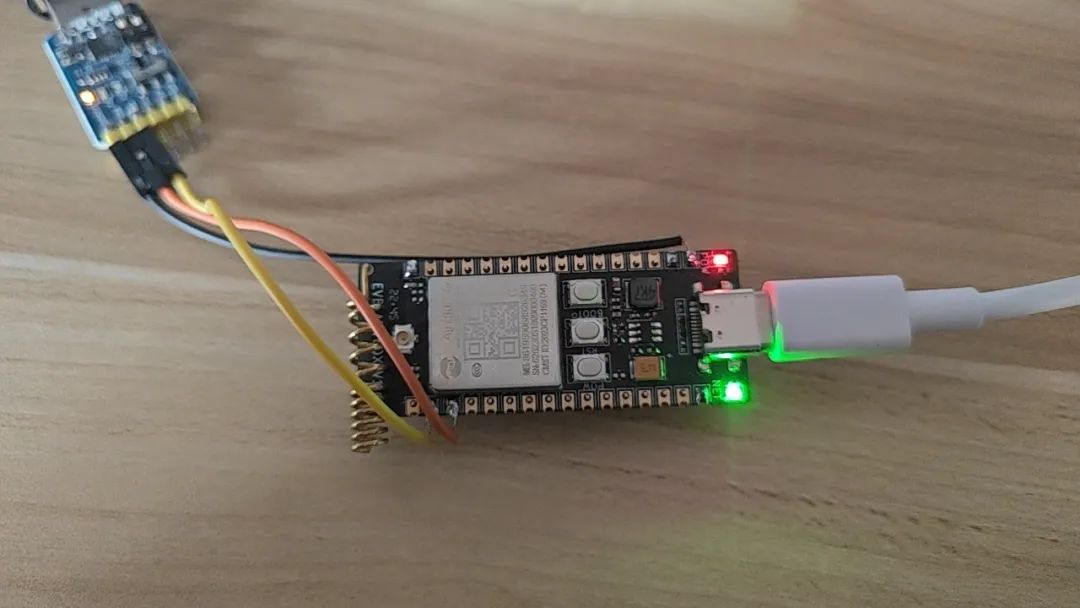

按图1进行连接无误后，开发板电源指示红灯常亮，网络指示灯灭，此时按下开机键，约2秒后释放，等待几秒网络指示绿灯常亮，即开机成功，如下图：

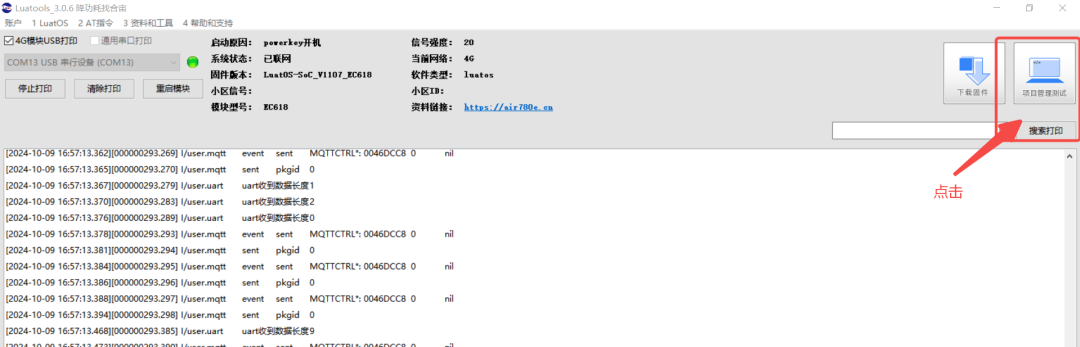

7.2 打开Luatool软件工具并进入项目管理测试页面

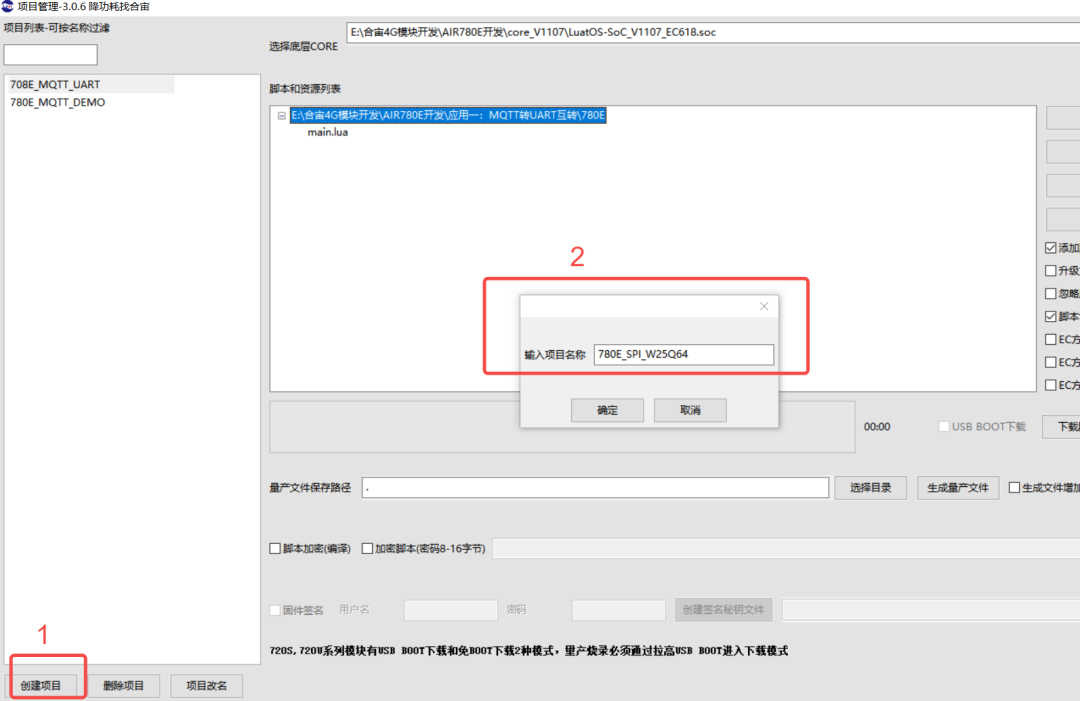

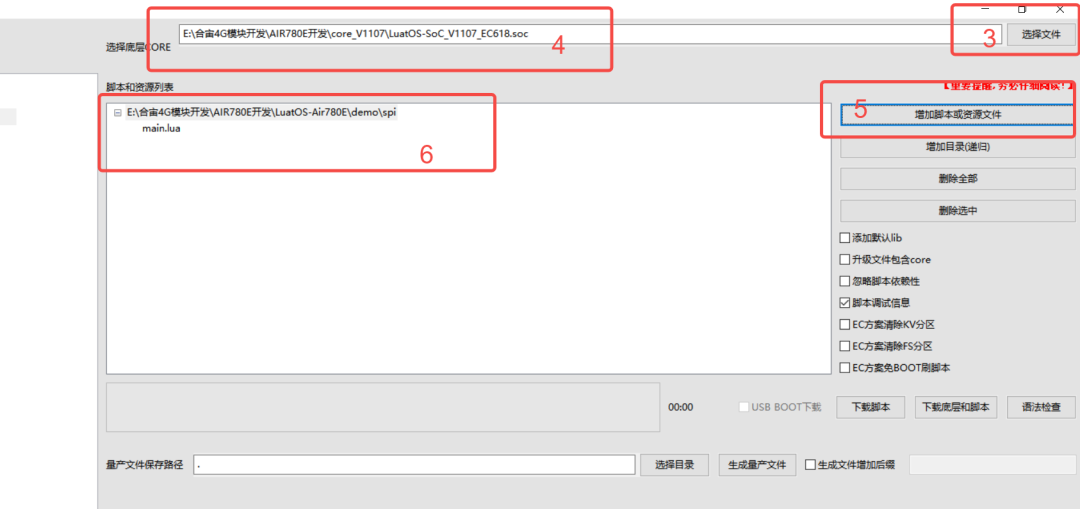

7.3 按序号步骤创建项目

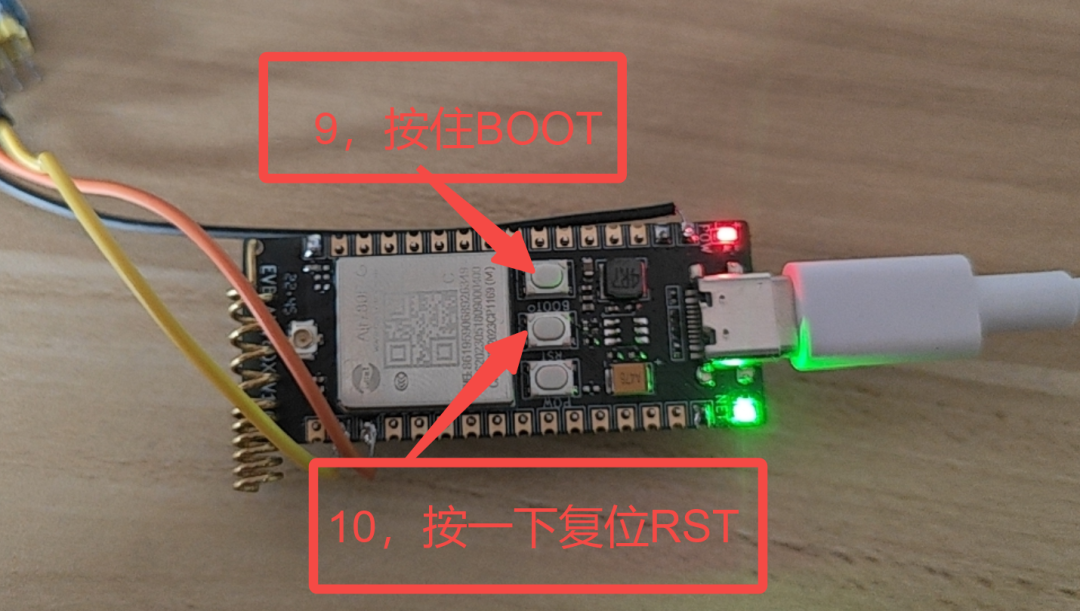

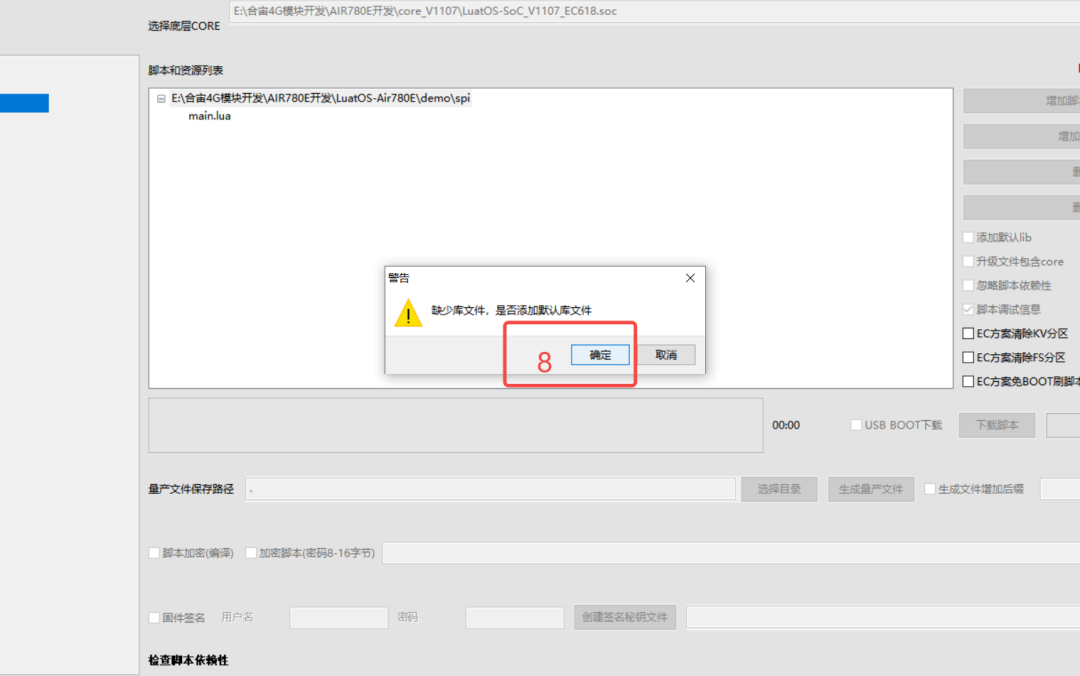

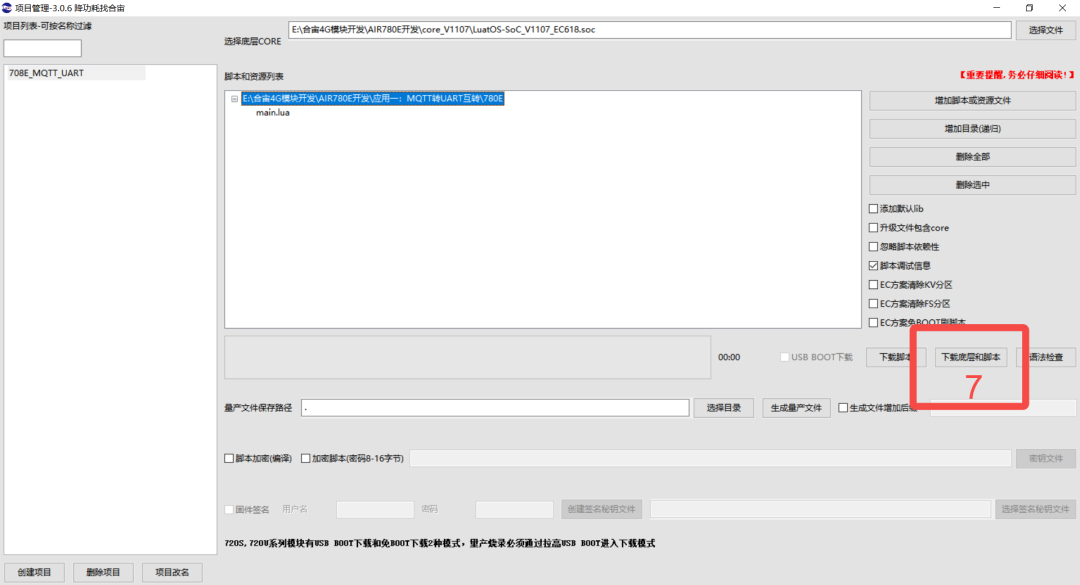

7.4 按如下步骤进行程序烧录

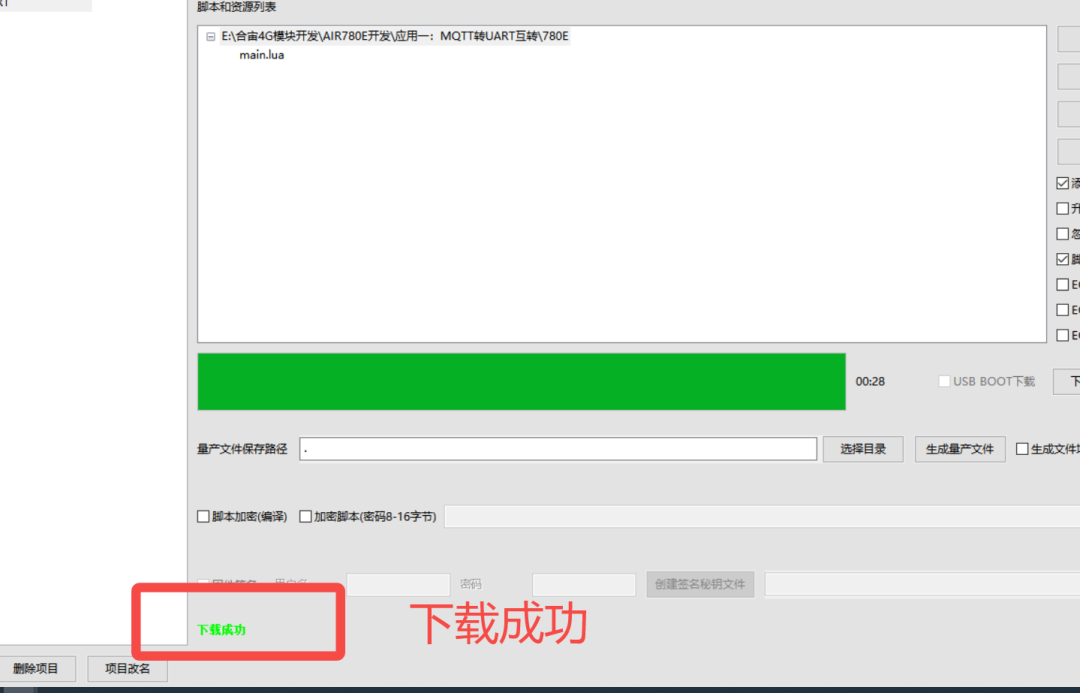

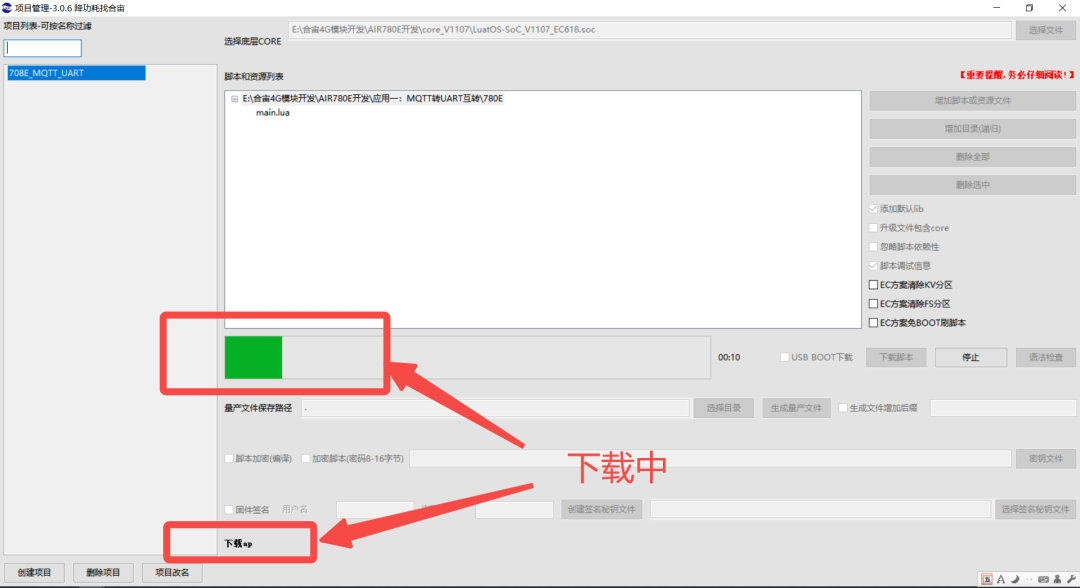

7.5 观察下载过程后确认烧录结果

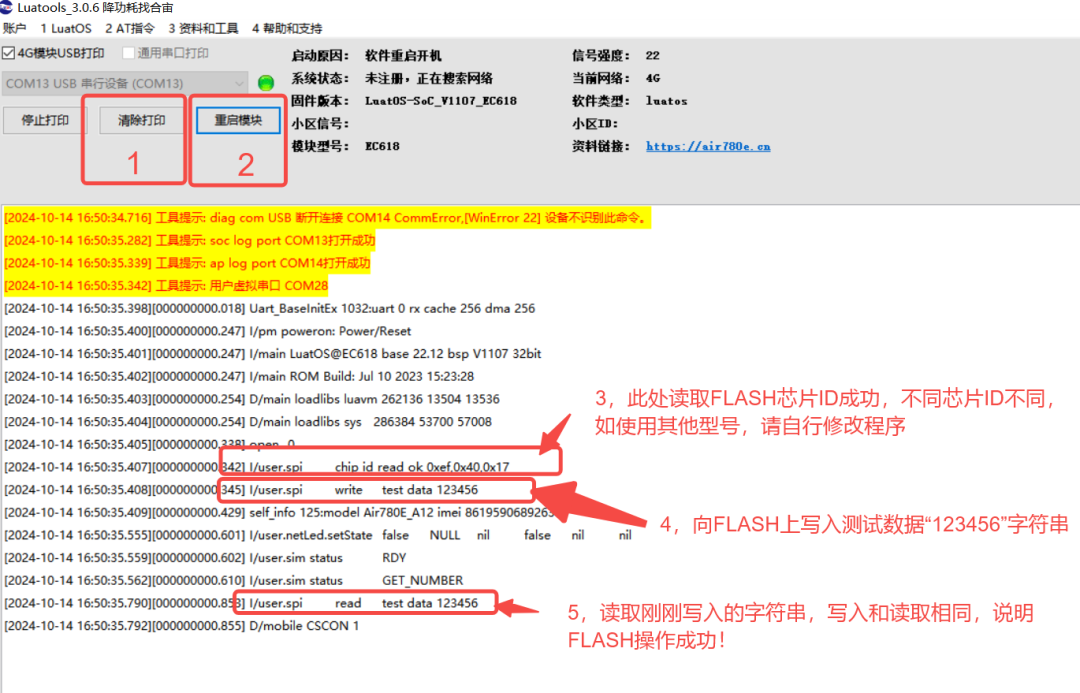

7.6 关闭下载页面回到查看日志页面

8、总结

至此，我们已使用Air780E开发板的SPI接口完成了对W25Q64读写操作。

今天就分享到这里了~
