简单易行的操作指南！低功耗4G模组Air780EP开发板RC522实例

在完成以下步骤后，相信你的Air780EP开发板就可以通过RC522模块进行非接触式读写卡操作。无论是读取卡内信息还是写入数据，都变得简单高效。这种低功耗、高性能的解决方案为物联网应用提供了更多可能性。看完详细的实例教程，帮你轻松掌握Air780EP开发板和RC522模块的基本使用方法！

1、环境准备

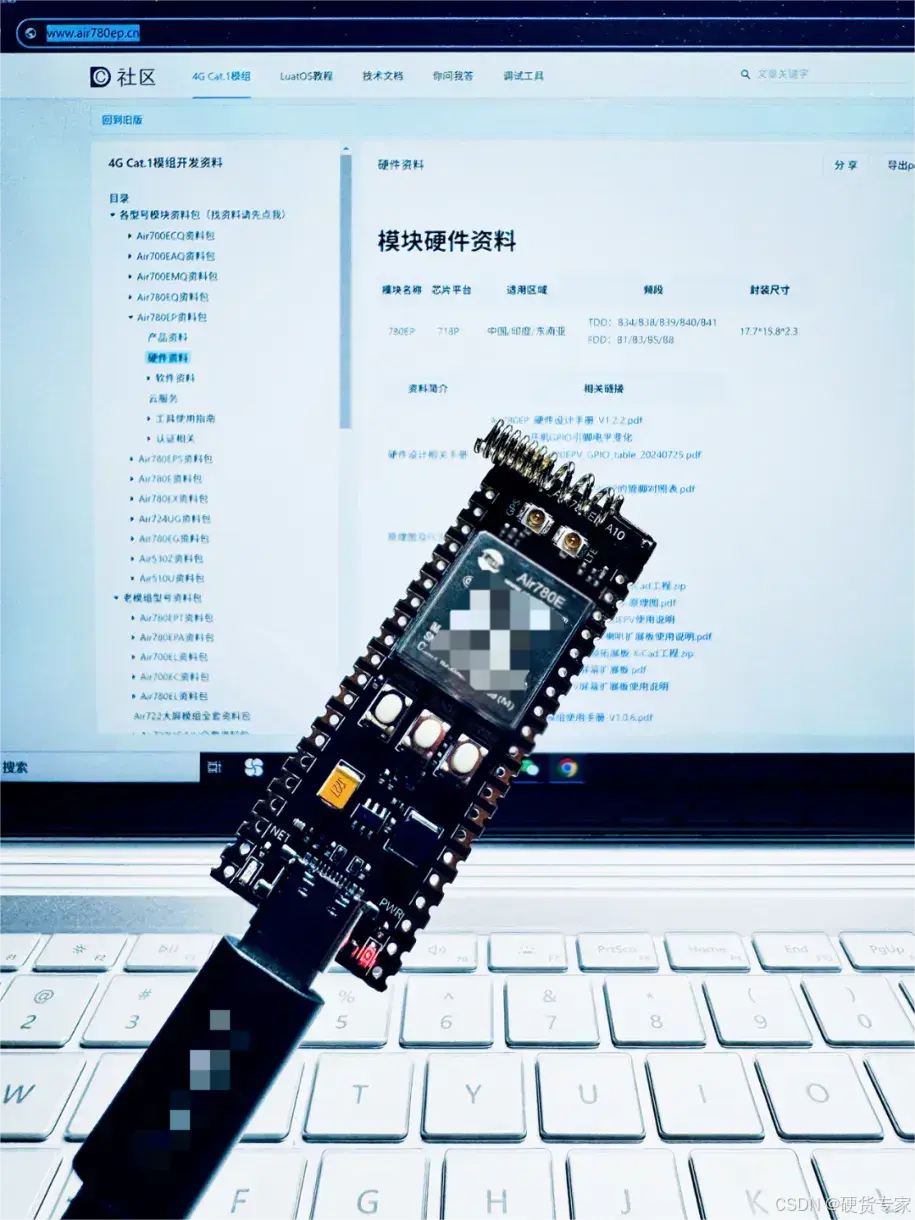

1.1 Air780EP开发板一套

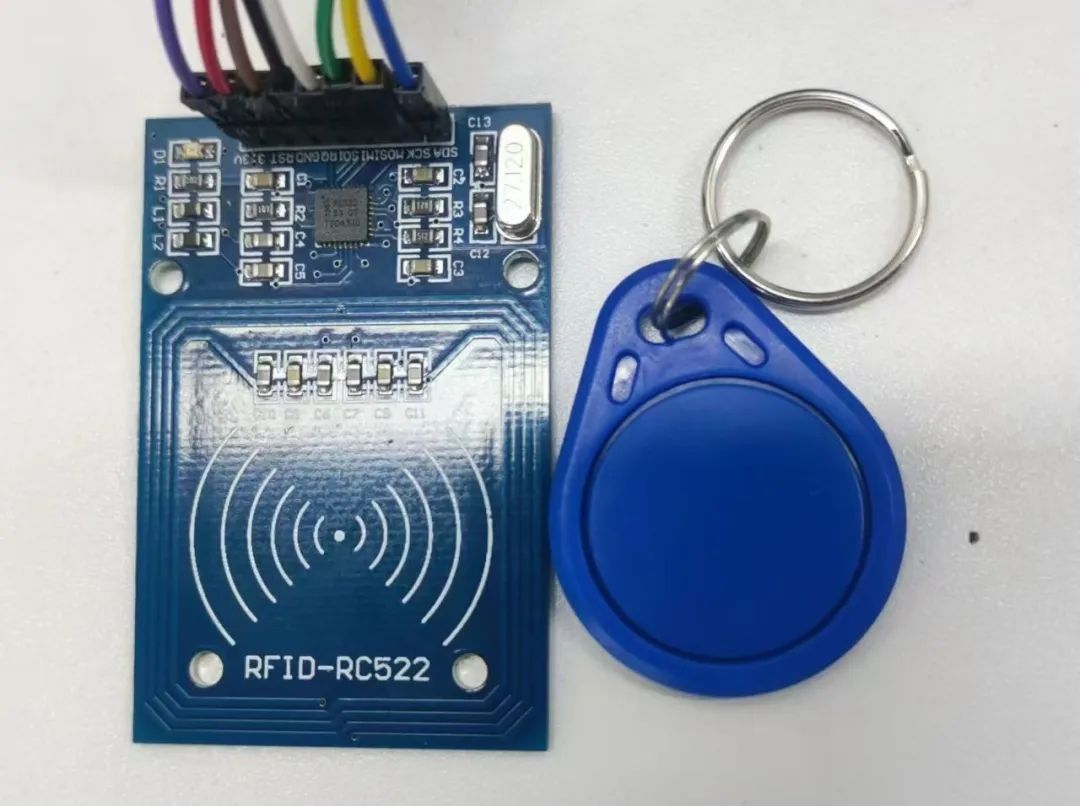

1.2 rc522实物一个

2、程序详解

2.1  API说明

2.1.1 设置并启用SPI

spi.setup(id, cs, CPHA, CPOL, dataw, bandrate, bitdict, ms, mode)

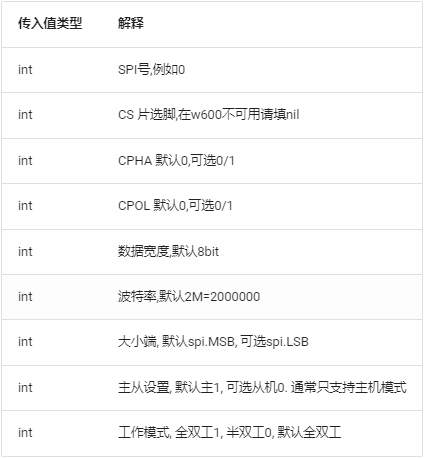

参数

返回值

2.2 rc522初始化

rc522.init(spi_id, cs, rst)

参数

返回值

2.3 按照rc522操作流程写入16字节数据到块

rc522.write_datablock(addr,data)

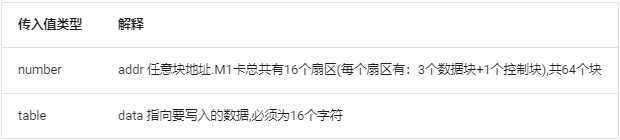

参数

返回值

2.4 按照rc522操作流程读取块

rc522.read_datablock(addr)

参数

返回值

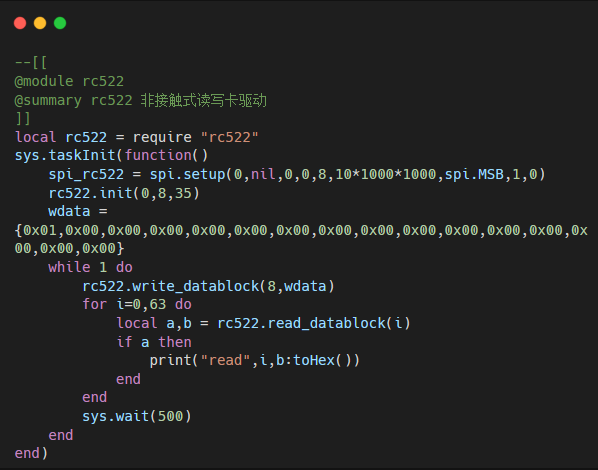

3、调用程序实例

4、实现流程

4.1 接线

RC522管脚	Air780E管脚
SDA	SPI_CS
SCK	SPI_SCLK
MOSI	SPI_MOSI
MISO	SPI_MISO
RST	随意，这里接的是GPIO35

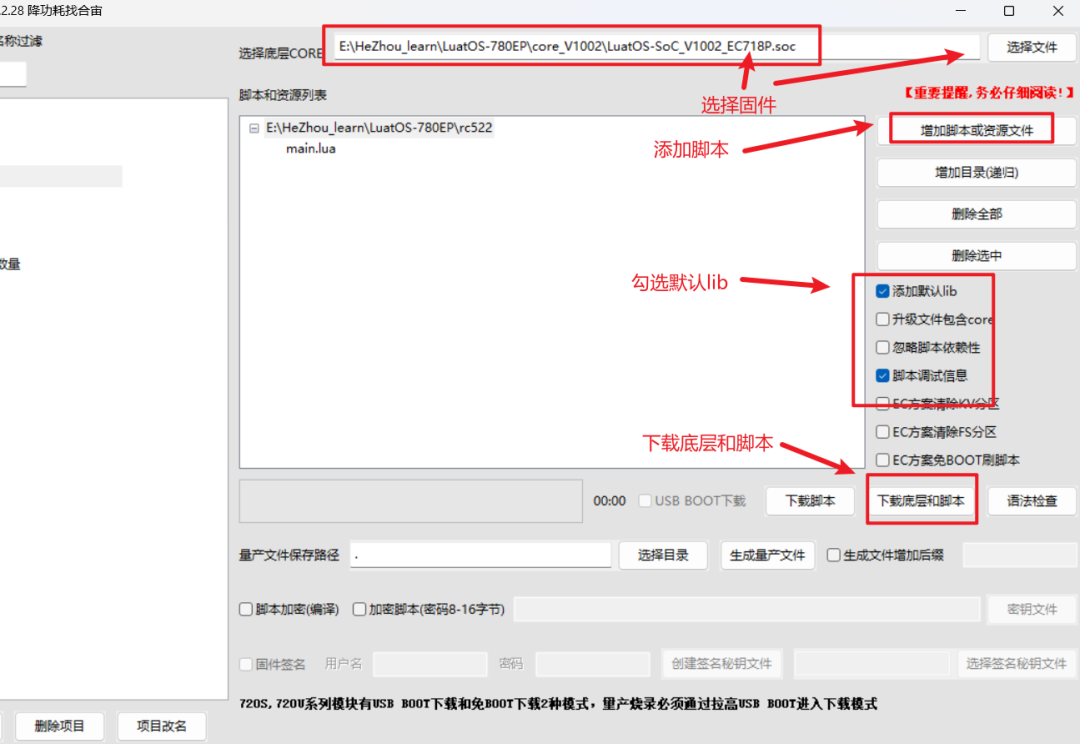

4.2 程序下载

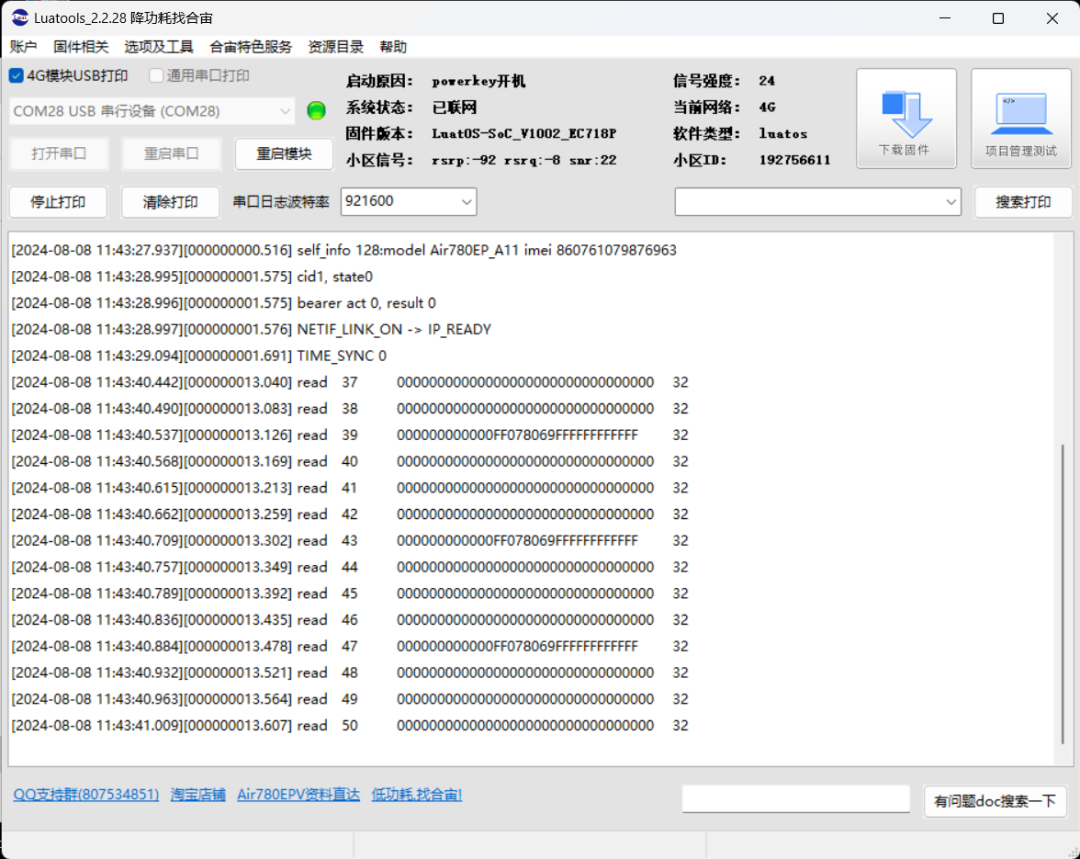

5、运行效果

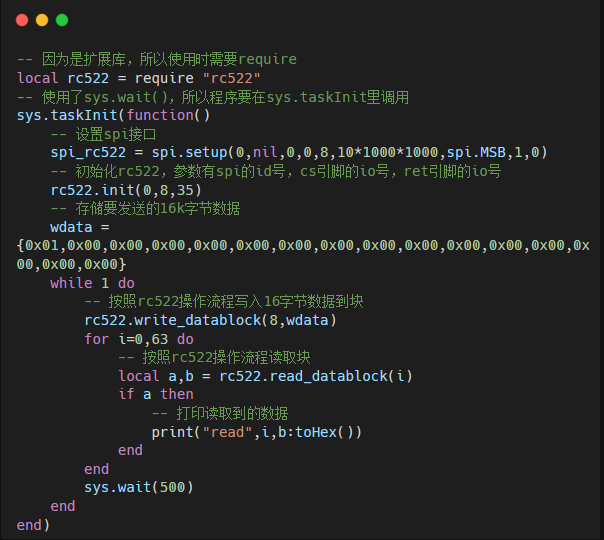

6、代码分析

先初始化spi接口，然后初始化rc522，再然后就可以按照rc522的流程去进行寄存器的读写操作了。

今天就分享到这里了，感谢大家支持！
