Ensp实验随心记——VLAN互通

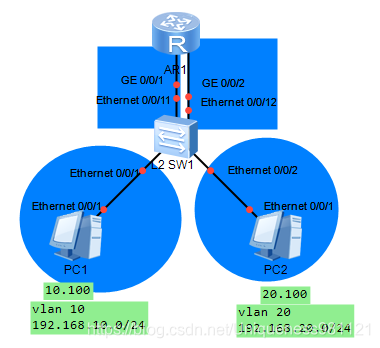

一个VLAN对应一条物理连接

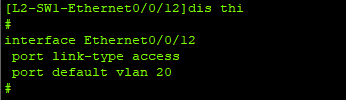

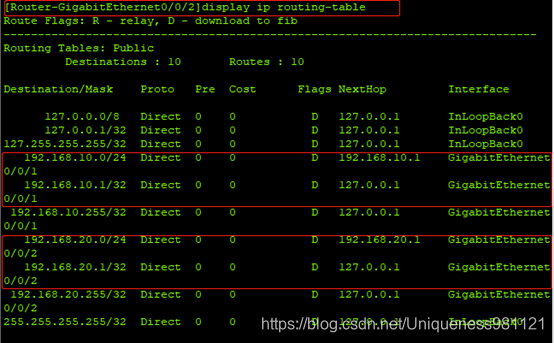

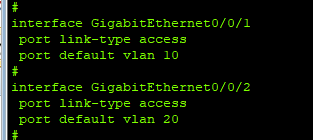

原则上路由器默认情况下不能接收和发送带有vlan标记的数据帧，所以将access端口划分不同的vlan。但是以下成本过高，且繁琐。 路由器的接口利用率很低。因此，实际应用中一般不会采用这种方案来解决VLAN间的通信问题。

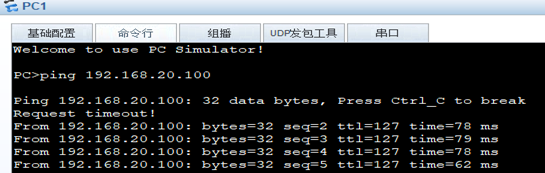

配置PC1（192.168.10.100 24 192.168.10.1）
配置PC2（192.168.20.100 24 192.168.20.1）

单臂路由

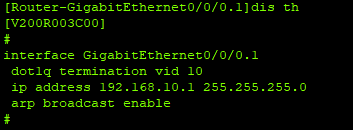

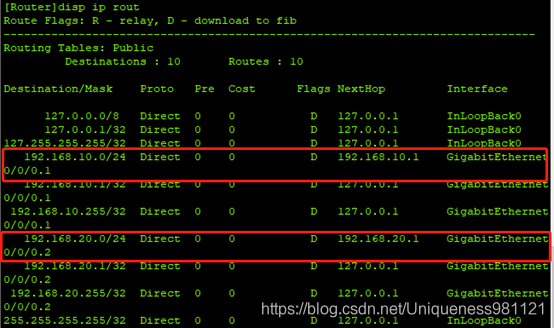

在交换机和路由器之间仅使用一条物理链路连接。在交换机上，把连接到路由器的端口配置成Trunk类型的端口，并允许相关VLAN的帧通过。在路由器上需要创建子接口，逻辑上把连接路由器的物理链路分成了多条。一个子接口代表了一条归属于某个VLAN的逻辑链路。配置子接口时，需要注意以下几点：

1. 必须为每个子接口分配一个IP地址。该IP地址与子接口所属VLAN位于同一网段。
2. 需要在子接口上配置802.1Q封装，来剥掉和添加VLAN Tag，从而实现VLAN间互通。
3. 在子接口上执行命令arp broadcast enable使能子接口的ARP广播功能。

所有的流量经过这条链路，且不能做生成树等配置。所有vlan之间的互访要共享一条链路的带宽，那么互访速率低。

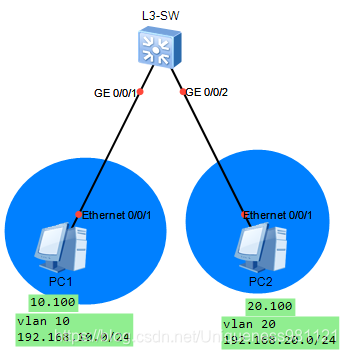

三层交换机

三层交换。集成所有交换机功能和一部分路由器功能。价铬一般不会贵于R+S 。

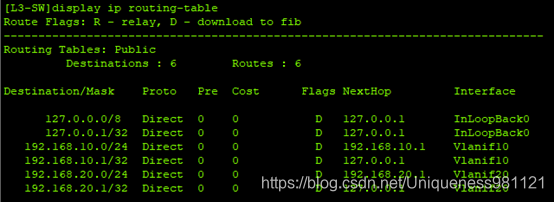

可以看到与路由器的路由表不一样。有一定限制。

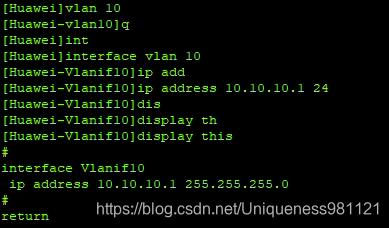

版本介绍：并不是所有的二层交换机都不能配ip地址
LI;SI;EI;HI:High Image ;

HI版本的3700二层交换可以配置IP
