DAC+OPA（数控增益运放）测试程序，2路DAC和4个OPA, @STC32G144K246

DAC+OPA（数控增益运放）测试程序，2路DAC和4个OPA, @STC32G144K246


STC32G144K246-LQFP100 有：
2组独立ADC、
2组独立DAC、
4组独立OPA/PGA可编程增益运放、
4组独立比较器，
这些模拟外设为项目应用设计提供更多的便利，减少零件，降低成本。


DAC刷新速度最高可以到2MHz@48MHz。
运放的压摆率为1.4V/us，大信号（2.5V+-1.0V）不失真带宽为220KHz，
内部反相增益1、2、4、8、16、32、48，
正相增益1、2、3、5、9、17、33、49，满足大本分的应用场合。

本贴提供2路DAC和4个运放的测试代码。
请先别修改程序, 直接下载"DAC1+DAC2+4个OPA\Objects"里面的"DAC.hex"文件测试, 下载时选择主频48MHz.
配置：
DAC1+OPA1: DAC1输出内部接到OPA1的正输入端，OPA1负输入端选择P0.5(测试时P0.5要悬空)，从P0.7输出3000Hz正弦波，内部BUFFER方式(+1放大)。
OPA2：普通放大模式，正输入端接P8.0，负输入端接P8.1(测试时P8.1要悬空)，输出接P6.2，内部正相2倍。
DAC2+OPA3: DAC2输出内部接到OPA3的正输入端，OPA3负输入端选择P5.1(测试时P5.1要悬空)，从P3.2输出3000Hz正弦波，内部BUFFER方式(+1放大)。
DAC2+OPA4: DAC2输出内部接到OPA4的正输入端，OPA4负输入端选择P1.7(测试时P1.7要悬空)，从P4.0输出3000Hz正弦波，内部BUFFER方式(+1放大)。

正弦波表：32点、12位正弦波幅度。

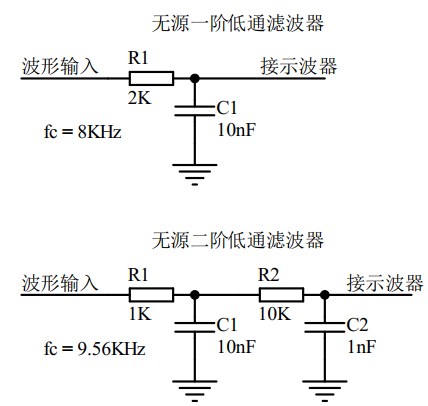

观察正弦波时，经过RC滤波才得到光滑的波形:
无源一阶RC低通滤波: 2K+10nF。
无源二阶RC低通滤波: 1K+10nF，10K+1nF。

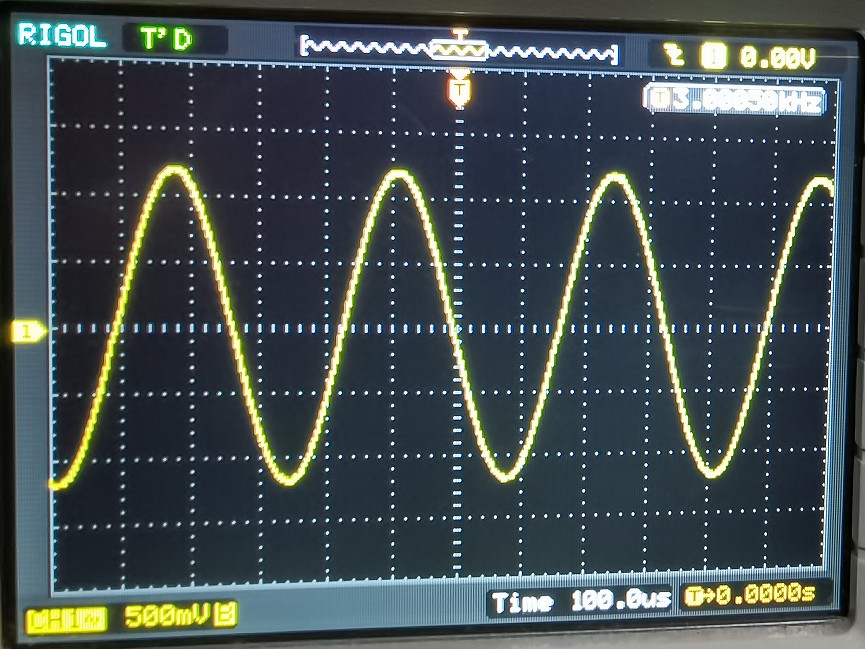

下面为输出正弦波示波器波形图：
