什么？8H4K64TL硬件80mA大电流LED数码管自动刷新驱动居然可以8位亮度256种组合？

什么？RMB1.6 !  8H4K32TL-40MHz-LQFP48/32, QFN48/32 16个触摸按键，硬件自动刷新驱动32个8段LED数码管，或16个米字形数码管 80mA大电流硬件LED数码管自动刷新驱动器居然可以8位亮度256种组合？ 怎么实现的！！！

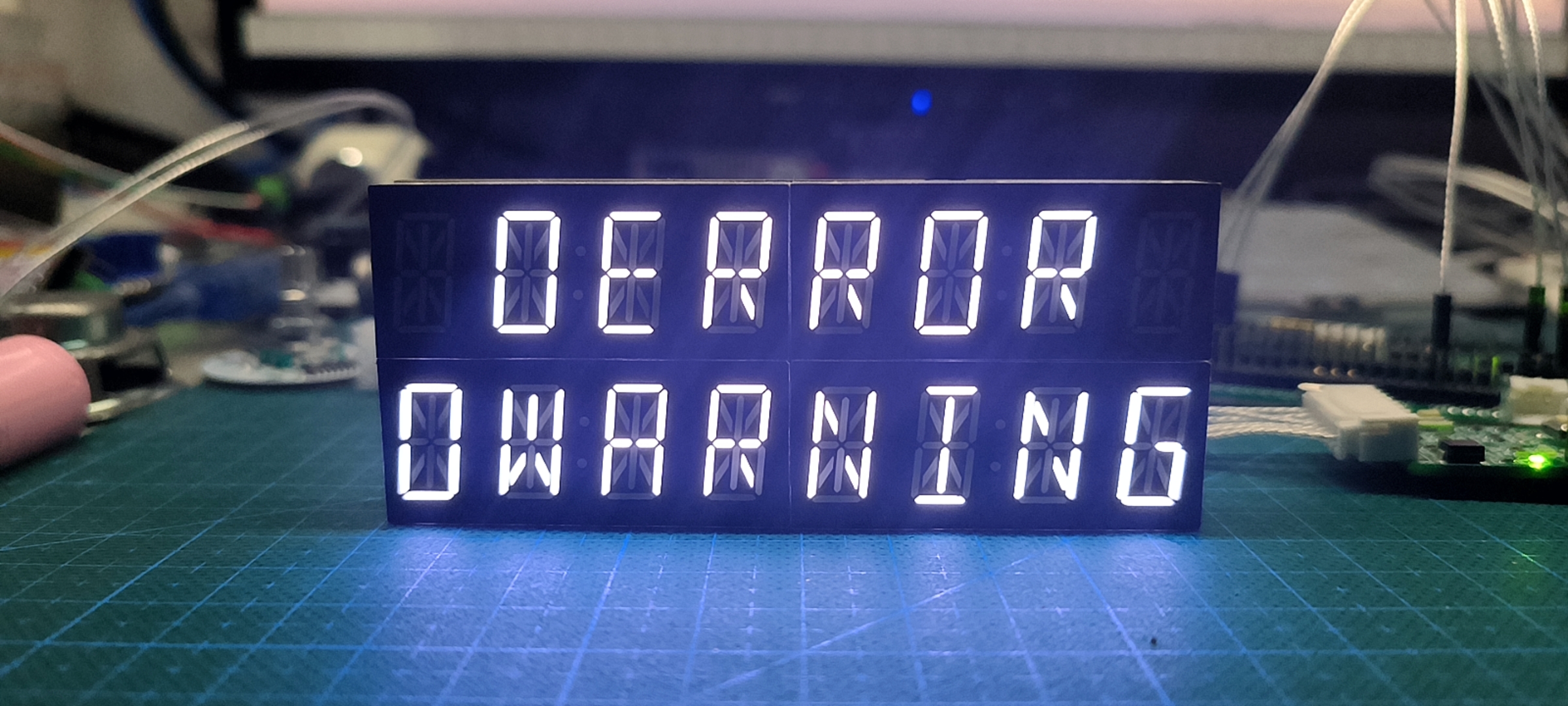

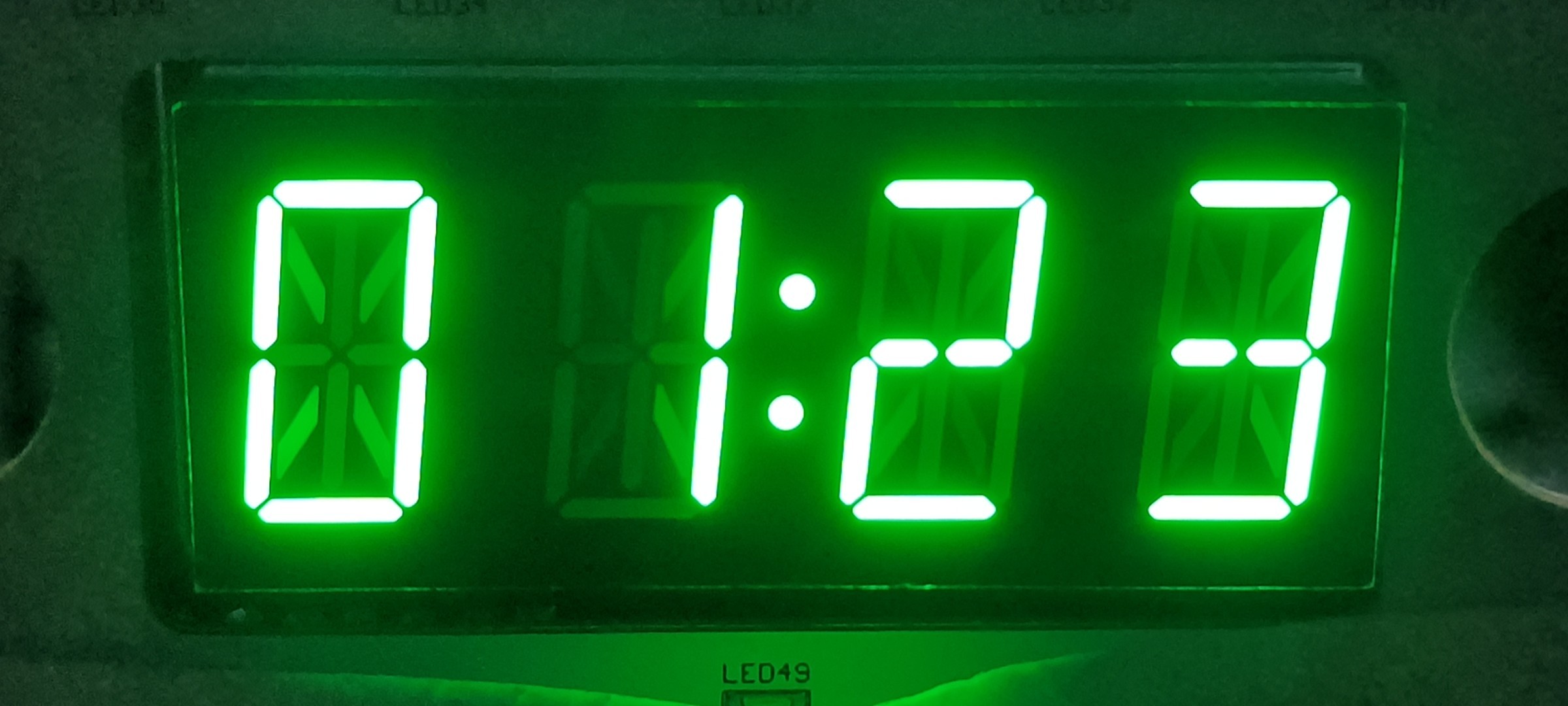

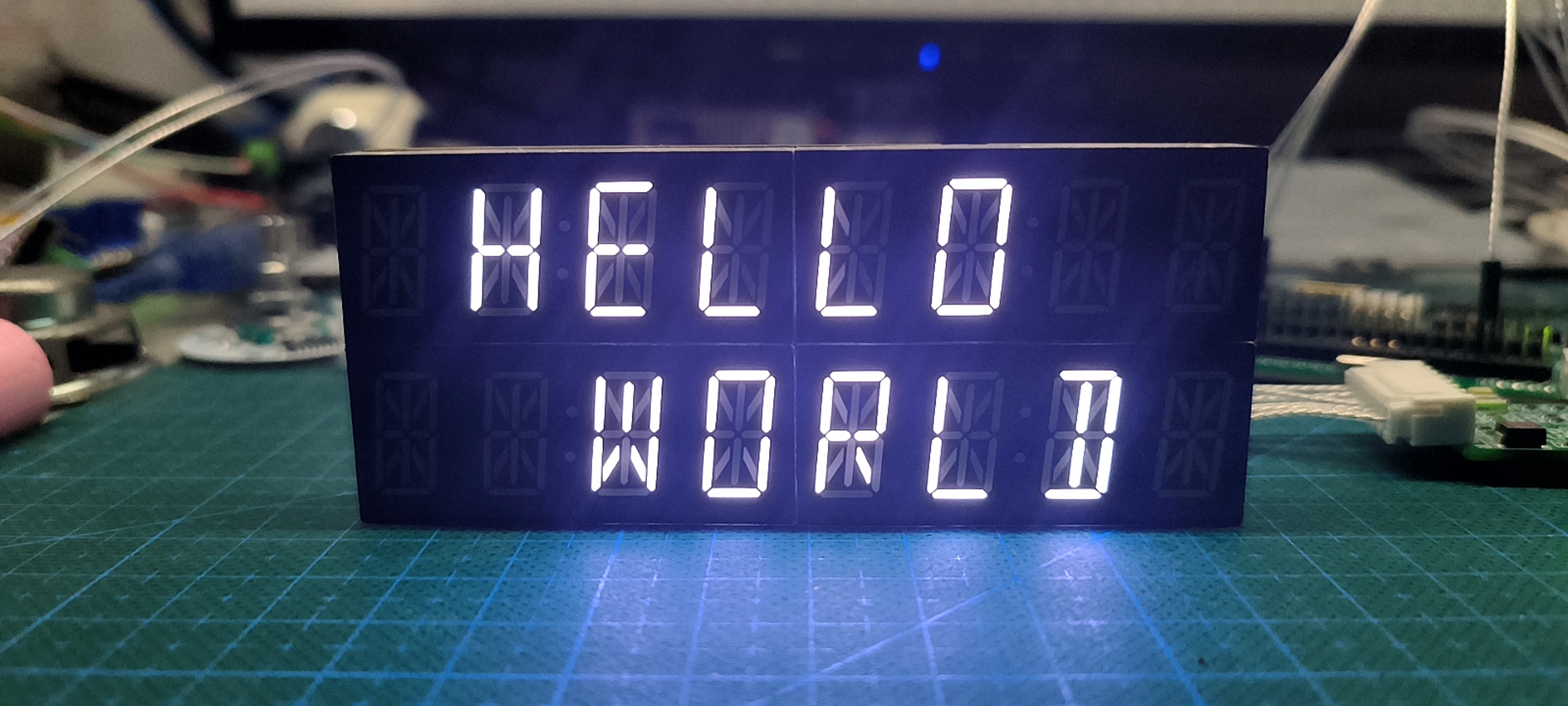

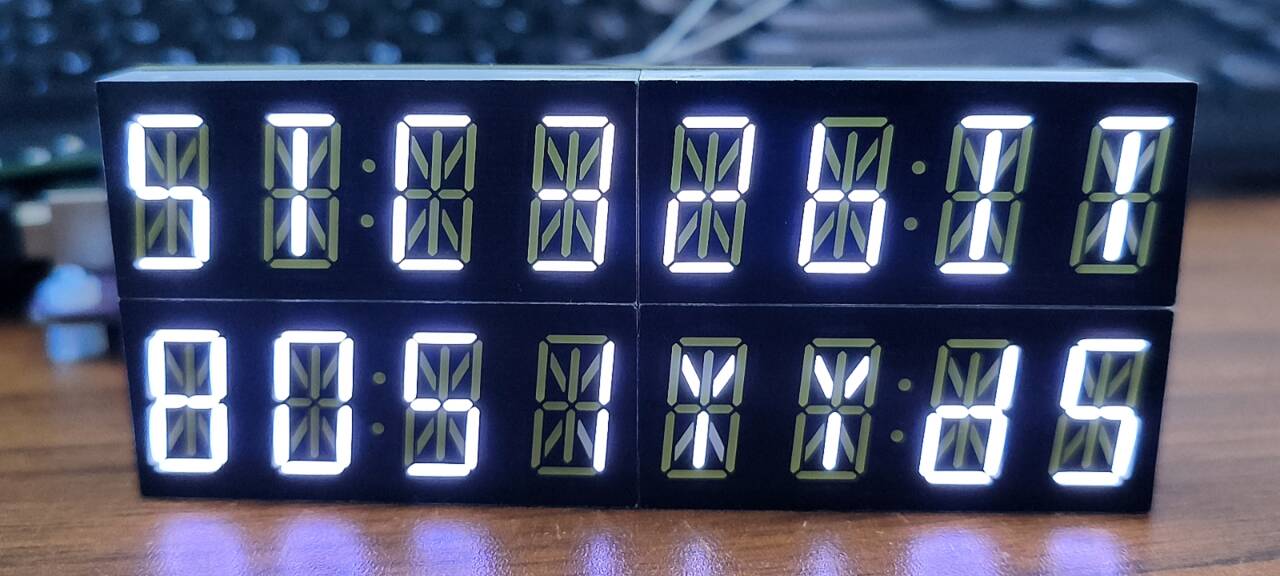

因为我要用电位器调米字数码管的亮度，但是8H4K64TL只支持3位亮度，调起来一级一级的蹦看起来很明显，一点也不丝滑，想了很多办法都不能很优雅的解决这个问题，后来过了几天灵机一动就解决了，在此我把这个方法命名为8H4K64TL的“硬3软5”80mA大电流硬件LED驱动器亮度调节方法，不废话了，具体看程序，无关代码已删除，关键代码都写了备注。

程序： unsigned char                SEG_Bri;        //8bit亮度，范围0~251 void PWM_Func(void) {         SEG_Bri=(unsigned char)((pow((float)Filter_Value,2.2F))/351204.0F);        //Gamma校正，输入Filter_Value，范围0~4095，输出SEG_Bri，范围0~251 } void SEG_Func(unsigned char temp)        //输入temp，范围0~8，对应亮度0%、12.5%、25%、37.5%、50%、62.5%、75%、87.5%、100% {         if(temp>8)                                                //无效数据限幅         {                 temp=8;         }         if(temp)                                                //大于0亮         {                 LEDCTRL=7-(temp-1)|0x90;        //计算LEDCTRL                 COMEN=0x1F;                                        //开COM                 SEGENL=0xFF;                                //开SEG                 SEGENH=0x3F;                                //开SEG         }         else                                                        //否则灭         {                 COMEN=0x00;                                        //关COM                 SEGENL=0x00;                                //关SEG（不关低亮度有鬼影，仅在硬件亮度频繁在0和1之间切换时有）                 SEGENH=0x00;                                //关SEG（不关低亮度有鬼影，仅在硬件亮度频繁在0和1之间切换时有）                 LEDCTRL=0x97;                                //无法关闭，只能设置为最低亮度         }         COM0_DA_L=(unsigned char)SEG_Buf[SEG_Addr];         COM0_DA_H=(unsigned char)(SEG_Buf[SEG_Addr]>>8)&0x3F;         COM1_DA_L=(unsigned char)SEG_Buf[SEG_Addr+1];         COM1_DA_H=(unsigned char)(SEG_Buf[SEG_Addr+1]>>8)&0x3F;         COM2_DA_L=(unsigned char)SEG_Buf[SEG_Addr+2];         COM2_DA_H=(unsigned char)(SEG_Buf[SEG_Addr+2]>>8)&0x3F;         COM3_DA_L=(unsigned char)SEG_Buf[SEG_Addr+3];         COM3_DA_H=(unsigned char)(SEG_Buf[SEG_Addr+3]>>8)&0x3F;         COM4_DA_L=(unsigned char)(SEG_Buf[SEG_Addr]>>15)&0x01;         COM4_DA_H=0x00; } void Init(void) {         P_SW2|=EAXFR;                  //PxMx在这里设置一下，硬件LED驱动器相关IO设置成推挽         P2DR=0x00;                  AUXR=0x55;                                //设置定时器0为12T模式，设置定时器1为1T模式，使能定时器2，设置定时器2为1T模式，选择定时器2作为波特率发生器         TMOD=0x01;                                //设置定时器0为16位不自动重载模式，设置定时器1为16位自动重载模式         TM2PS=0x00;                                //设置定时器2分频器                  TL1=(0x10000-6400);                //设置定时器1初始值（6400）频率同步，160*8*5=6400         TH1=(0x10000-6400)>>8;        //设置定时器1初始值（6400）频率同步，160*8*5=6400         TF1=0;                                        //清除TF1中断标志位         TR1=1;                                        //打开定时器1         ET1=1;                                        //启用定时器1中断                  COMEN=0x1F;                                //使用的COM         SEGENL=0xFF;                        //使用的SEG         SEGENH=0x3F;                        //使用的SEG         LEDCTRL=0x90;                        //默认最大亮度         LEDCKS=0x00;                        //最高频率不分频                  EA=1;                  COM0_DA_L=0x00;         COM0_DA_H=0x00;         COM1_DA_L=0x00;         COM1_DA_H=0x00;         COM2_DA_L=0x00;         COM2_DA_H=0x00;         COM3_DA_L=0x00;         COM3_DA_H=0x00;         COM4_DA_L=0x00;         COM4_DA_H=0x00; } void main(void) {         Init();         while(1)         {                 PWM_Func();         } } void Timer1_Isr(void) interrupt 3 {         static unsigned char temp,temph,templ;         if(SEG_Bri>0&&SEG_Bri<=4)        //1、2、3都按4处理，否则极低亮度闪烁明显，因为硬件LED驱动器运行到哪里不知道，也没有中断，频率不能绝对同步         {                 SEG_Bri=4;         }         temph=SEG_Bri/28;                //因为硬件量化级数是0~8共9级，9的倍数在8位之内最大值为252，所以SEG_Bri为0~251，软件量化级数为252/9=28，temph为MSB，给硬件，范围0~8         templ=SEG_Bri%28;                //因为硬件量化级数是0~8共9级，9的倍数在8位之内最大值为252，所以SEG_Bri为0~251，软件量化级数为252/9=28，templ为LSB，给软件，范围0~27         if(templ<=temp)                        //和模拟电路PWM类似，temp为上升锯齿波，templ为固定值，二者比较即可形成PWM，如果等于也按本级亮度处理，不然最高亮度temph溢出         {                 SEG_Func(temph);        //硬件为本级亮度         }         else         {                 SEG_Func(temph+1);        //硬件为下一级亮度         }         temp++;                                        //计数器扫描，范围0~27         if(temp==28)                        //溢出         {                 temp=0;                                //清零         } }

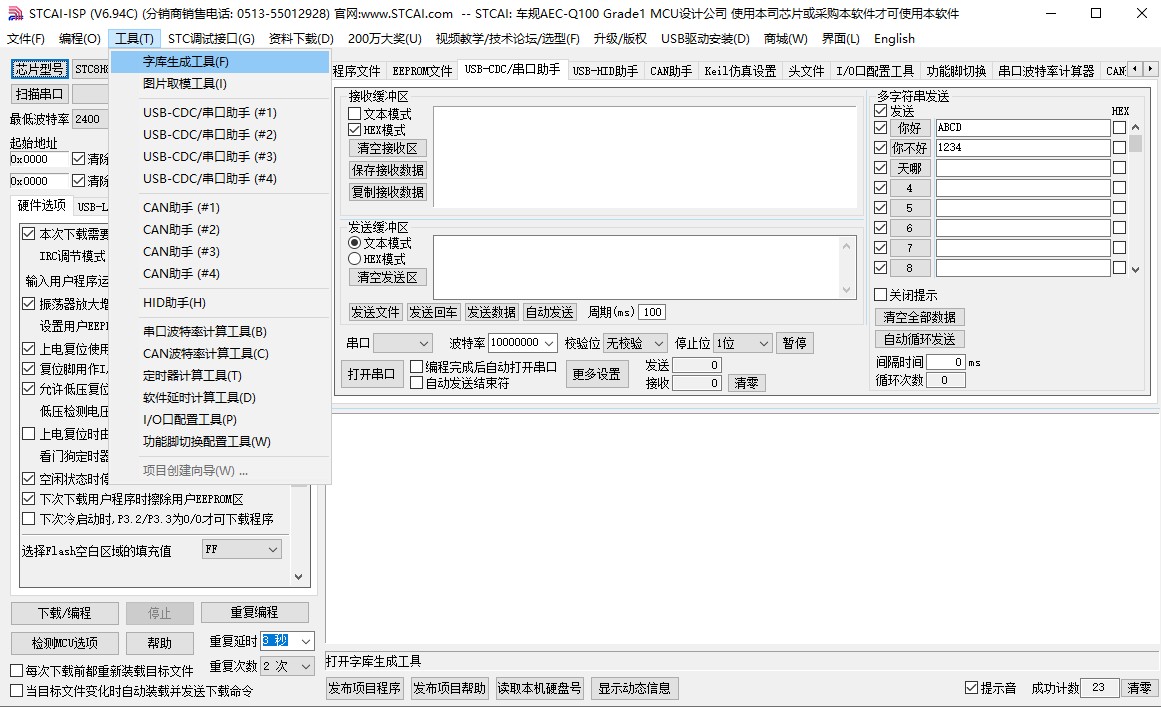

让你愉快的去编程的小工具
