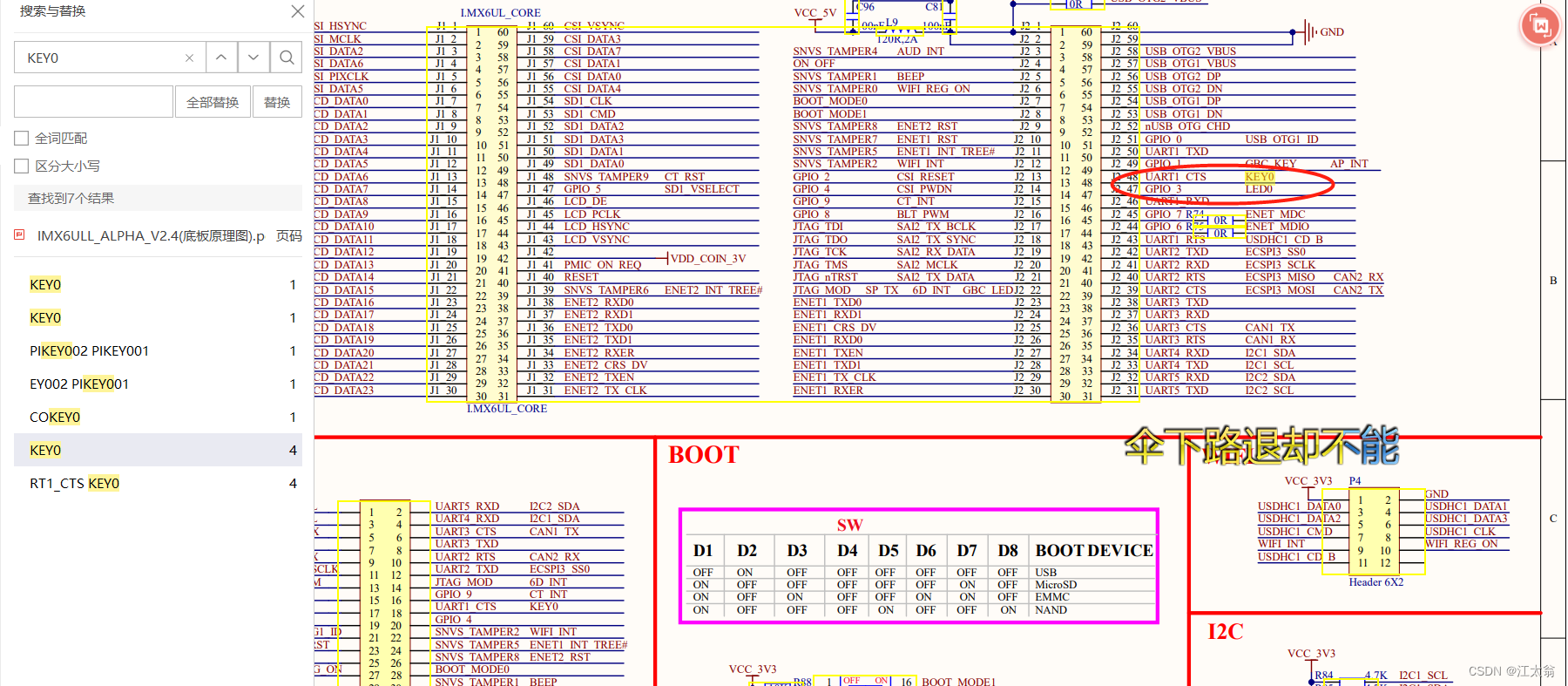

按键中断 KEY0 (UART1_CTS 引脚)触发蜂鸣器

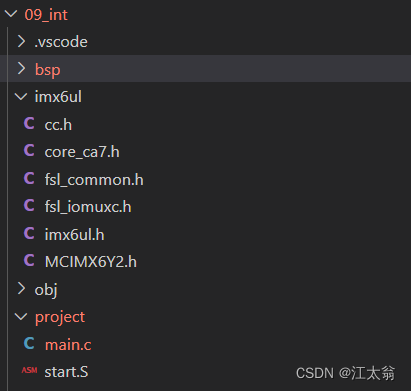

1 修改start.S 添加中断相关定义
中断向量表
.global _start /* 全局标号 */
/*
* 描述: _start函数,首先是中断向量表的创建
* 参考文档:ARM Cortex-A(armV7)编程手册V4.0.pdf P42,3 ARM Processor Modes and Registers(ARM处理器模型和寄存器)
* ARM Cortex-A(armV7)编程手册V4.0.pdf P165 11.1.1 Exception priorities(异常)
*/
_start:
ldr pc, =Reset_Handler /* 复位中断 */
ldr pc, =Undefined_Handler /* 未定义中断 */
ldr pc, =SVC_Handler /* SVC(Supervisor)中断 */
ldr pc, =PrefAbort_Handler /* 预取终止中断 */
ldr pc, =DataAbort_Handler /* 数据终止中断 */
ldr pc, =NotUsed_Handler /* 未使用中断 */
ldr pc, =IRQ_Handler /* IRQ中断 */
ldr pc, =FIQ_Handler /* FIQ(快速中断)未定义中断 */
2 定义对应的中断函数
2.1 复位函数
1 关闭I,DCache和MMU CP15协处理器 附加 (上电之初,我们的内存初始化比较慢一拍,当cpu初始化了,但内存还没准备好之后,就对内存进行数据读,那么势必会造成了指令取址异常,系统就会挂了。)
mmu在设备上电之初是没有任何作用的,也就是说,在u-boot的初始化之初执行汇编的那一段代码中,包括后面的初始化一些具体的外设时,访问的都是实际的地址,mmu的打开起不到任何的意义
2 设置处理器9中模式(按需)对应SP指针,要使用中断必须设置 IRQ模式下的SP指针 C12
3 清除bss
4 跳转main函数

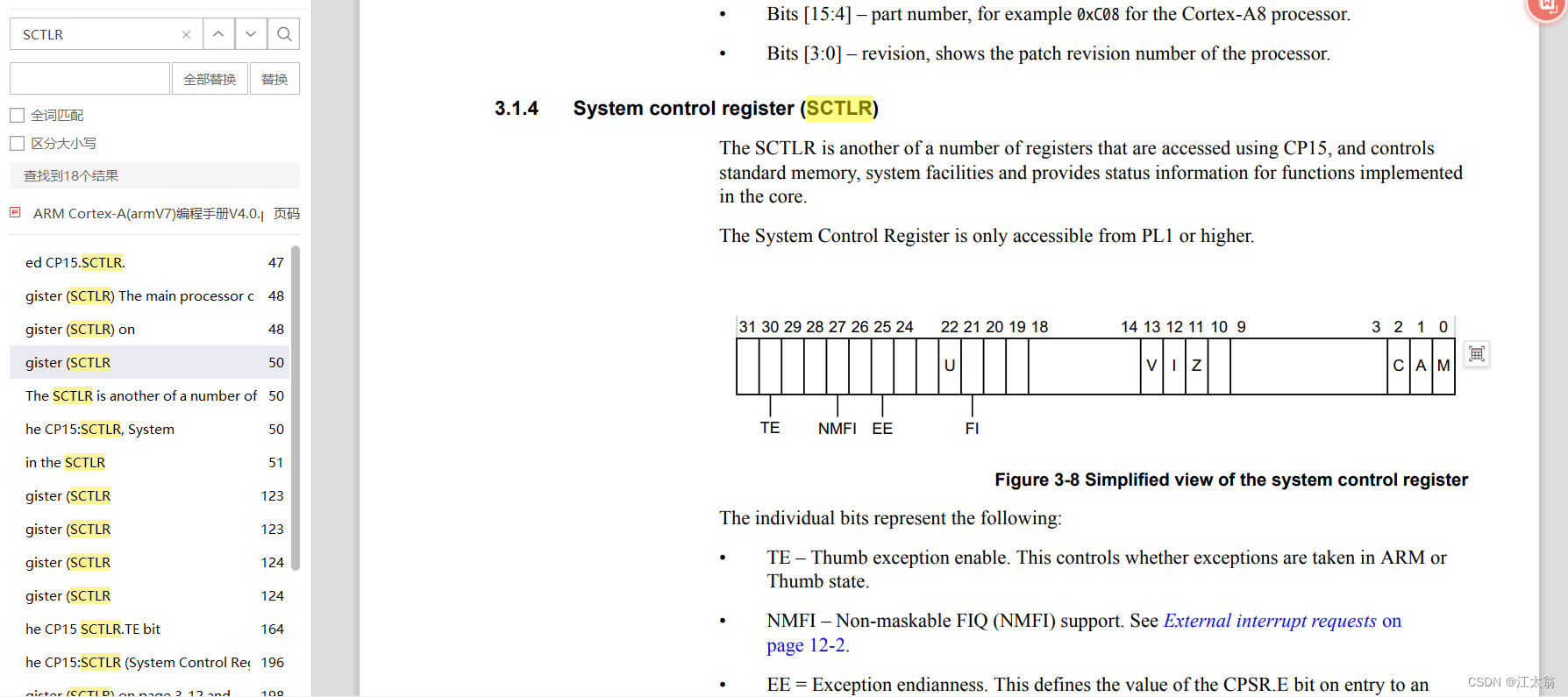

Cotex-A7 参考手册 107页面 关闭I,DCache和MMU SCTLR寄存器 系统控制寄存器
中断向量偏移设置
将新的中断向量表首地址写入到CP15 的VBAR 寄存器
mcr p15, 0, r0, c12, c0, 0
注意 读改写顺序


分支预测(Branch Prediction): 解决处理分支指令导致流水线失败的数据处理方法 。从P5时代开始的一种先进的,解决处理分支指令(if-then-else)导致流水线失败的数据处理方法,由CPU来判断程序分支的进行方向,能够加快运算速度。
/* 复位中断 */
Reset_Handler:

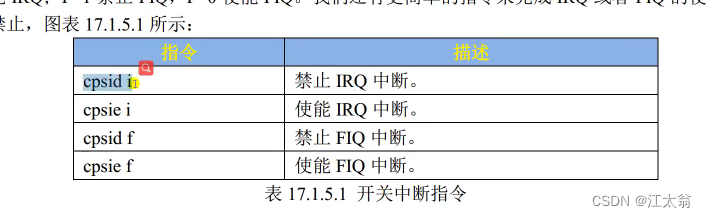

cpsid i /* 关闭全局中断 */
/* 关闭I,DCache和MMU
* 采取读-改-写的方式。
*/
mrc p15, 0, r0, c1, c0, 0 /* 读取CP15的C1寄存器到R0中 */
bic r0, r0, #(0x1 << 12) /* 清除C1寄存器的bit12位(I位),关闭I Cache */
bic r0, r0, #(0x1 << 2) /* 清除C1寄存器的bit2(C位),关闭D Cache */
bic r0, r0, #0x2 /* 清除C1寄存器的bit1(A位),关闭对齐 */
bic r0, r0, #(0x1 << 11) /* 清除C1寄存器的bit11(Z位),关闭分支预测 */
bic r0, r0, #0x1 /* 清除C1寄存器的bit0(M位),关闭MMU */
mcr p15, 0, r0, c1, c0, 0 /* 将r0寄存器中的值写入到CP15的C1寄存器中 */
#if 0
/* 汇编版本设置中断向量表偏移 */
ldr r0, =0X87800000
dsb //数据同步指令
isb //指令同步
mcr p15, 0, r0, c12, c0, 0
dsb
isb
#endif
/* 设置各个模式下的栈指针,
* 注意:IMX6UL的堆栈是向下增长的!
* 堆栈指针地址一定要是4字节地址对齐的!!!
* DDR范围:0X80000000~0X9FFFFFFF
*/
/* 进入IRQ模式 */
mrs r0, cpsr
bic r0, r0, #0x1f /* 将r0寄存器中的低5位清零,也就是cpsr的M0~M4 */
orr r0, r0, #0x12 /* r0或上0x13,表示使用IRQ模式 */
msr cpsr, r0 /* 将r0 的数据写入到cpsr_c中 */
ldr sp, =0x80600000 /* 设置IRQ模式下的栈首地址为0X80600000,大小为2MB */
/* 进入SYS模式 */
mrs r0, cpsr
bic r0, r0, #0x1f /* 将r0寄存器中的低5位清零,也就是cpsr的M0~M4 */
orr r0, r0, #0x1f /* r0或上0x13,表示使用SYS模式 */
msr cpsr, r0 /* 将r0 的数据写入到cpsr_c中 *

文章详细介绍了在Cortex-A7处理器上设置中断向量表、关闭I/DCache和MMU、初始化栈指针、处理复位中断以及编写中断服务函数的过程。此外,还讨论了GPIO按键中断的配置,包括触发方式、中断使能和清除中断标志位。最后,展示了如何注册和处理GPIO1_IO18的中断。
