imx6ull中断系统 一

本文深入介绍了Cortex-A7处理器的中断系统,包括IRQ、FIQ等中断类型,以及GICV2中断控制器的工作原理。GICV2支持多核处理,将中断源分为SPI、PPI和SGI,并详细解释了中断ID的分配。

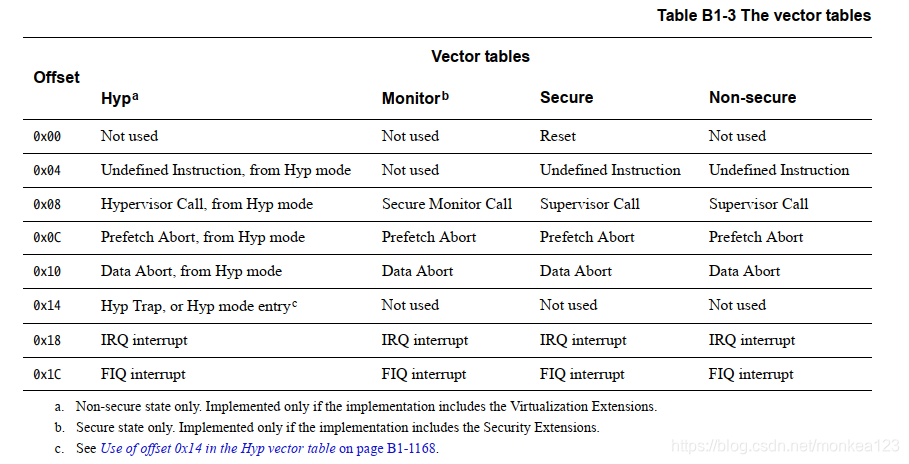

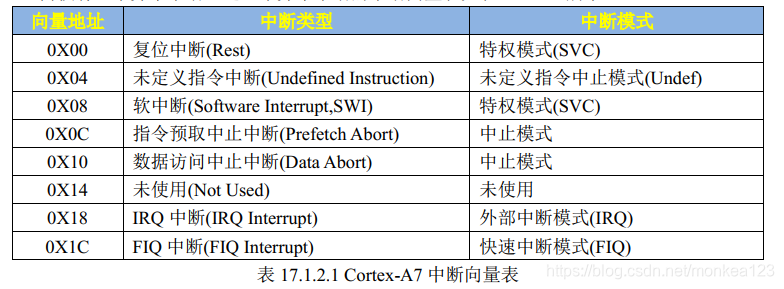

Cortex-A7 中断系统简介

在这里插入图片描述
在这里插入图片描述

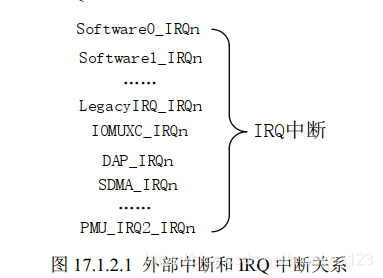

IRQ中断

在这里插入图片描述
复位中断(Rest), CPU 复位以后就会进入复位中断,我们可以在复位中断服务函数里面做一些初始化工作,比如初始化 SP 指针、 DDR 等等。
未定义指令中断(Undefined Instruction),如果指令不能识别的话就会产生此中断。
软中断(Software Interrupt,SWI),由 SWI 指令引起的中断, Linux 的系统调用会用 SWI 指令来引起软中断,通过软中断来陷入到内核空间。
指令预取中止中断(Prefetch Abort),预取指令的出错的时候会产生此中断。
数据访问中止中断(Data Abort),访问数据出错的时候会产生此中断。
IRQ 中断(IRQ Interrupt),外部中断,前面已经说了,芯片内部的外设中断都会引起此中断的发生。
FIQ 中断(FIQ Interrupt),快速中断,如果需要快速处理中断的话就可以使用此中。
**

GIC 控制器总览

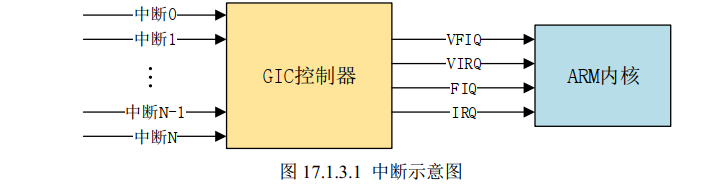

GIC 是 ARM 公司给 Cortex-A/R 内核提供的一个中断控制器,类似 Cortex-M 内核中的NVIC。目前 GIC 有 4 个版本:V1~V4, V1 是最老的版本,已经被废弃了。 V2~V4 目前正在大量的使用。 GIC V2 是给 ARMv7-A 架构使用的,比如 Cortex-A7、 Cortex-A9、 Cortex-A15 等,V3 和 V4 是给 ARMv8-A/R 架构使用的,也就是 64 位芯片使用的。 I.MX6U 是 Cortex-A 内核的,因此我们主要讲解 GIC V2。 GIC V2 最多支持 8 个核。 ARM 会根据 GIC 版本的不同研发出不同的 IP 核,那些半导体厂商直接购买对应的 IP 核即可,比如 ARM 针对 GIC V2 就开发出了 GIC400 这个中断控制器 IP 核。当 GIC 接收到外部中断信号以后就会报给 ARM 内核,但是ARM 内核只提供了四个信号给 GIC 来汇报中断情况: VFIQ、 VIRQ、 FIQ 和 IRQ,他们之间的关系如图 17.1.3.1 所示
**在这里插入图片描述
在图 17.1.3.1 中, GIC 接收众多的外部中断,然后对其进行处理,最终就只通过四个信号报给 ARM 内核,这四个信号的含义如下:
VFIQ:虚拟快速 FIQ。
VIRQ:虚拟快速 IRQ。
FIQ:快速中断 IRQ。
IRQ:外部中断 IRQ。

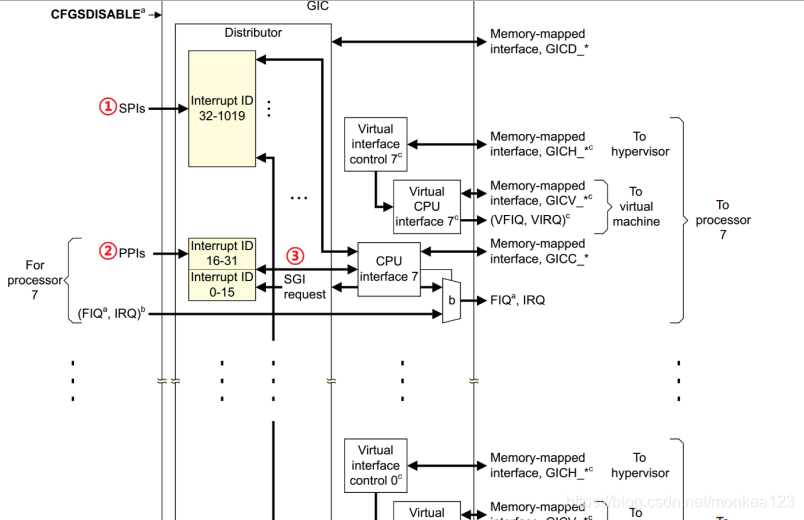

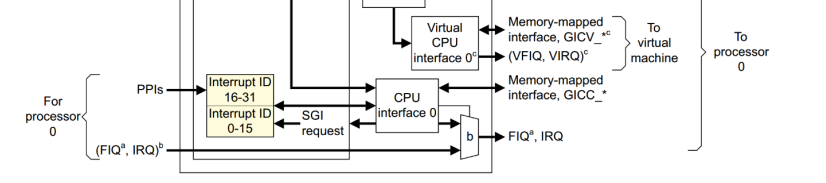

VFIQ 和 VIRQ 是针对虚拟化的,我们讨论虚拟化,剩下的就是 FIQ 和 IRQ 了,我们前面都讲了很多次了。本教程我们只使用 IRQ,所以相当于 GIC 最终向 ARM 内核就上报一个 IRQ信号。那么 GIC 是如何完成这个工作的呢? GICV2 的逻辑图如图 17.1.3.2 所示:
在这里插入图片描述
在这里插入图片描述
图 17.1.3.1 中左侧部分就是中断源,中间部分就是 GIC 控制器,最右侧就是中断控制器向处理器内核发送中断信息。我们重点要看的肯定是中间的 GIC 部分, GIC 将众多的中断源分为分为三类:
①、 SPI(Shared Peripheral Interrupt),共享中断,顾名思义,所有 Core 共享的中断,这个是最常见的,那些外部中断都属于 SPI 中断(注意!不是 SPI 总线那个中断) 。比如按键中断、串口中断等等,这些中断所有的 Core 都可以处理,不限定特定 Core。
②、 PPI(Private Peripheral Interrupt),私有中断,我们说了 GIC 是支持多核的,每个核肯定有自己独有的中断。这些独有的中断肯定是要指定的核心处理,因此这些中断就叫做私有中断。
③、 SGI(Software-generated Interrupt),软件中断,由软件触发引起的中断,通过向寄存器GICD_SGIR 写入数据来触发,系统会使用 SGI 中断来完成多核之间的通信。

中断 ID

中断源有很多,为了区分这些不同的中断源肯定要给他们分配一个唯一 ID,这些 ID 就是中断 ID。每一个 CPU 最多支持 1020 个中断 ID,中断 ID 号为 ID0~ID1019。这 1020 个 ID 包含了 PPI、 SPI 和 SGI,那么这三类中断是如何分配这 1020 个中断 ID 的呢?这 1020 个 ID 分配如下:
ID0~ID15:这 16 个 ID 分配给 SGI。
ID16~ID31:这 16 个 ID 分配给 PPI。

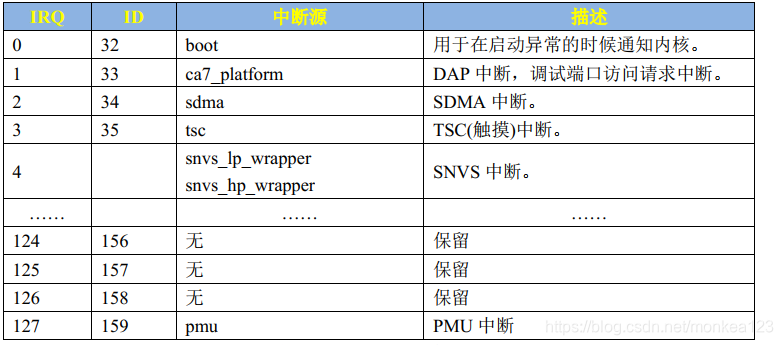

ID32~ID1019:这 988 个 ID 分配给 SPI,像 GPIO 中断、串口中断等这些外部中断 ,至于具体到某个 ID 对应哪个中断那就由半导体厂商根据实际情况去定义了。比如 I.MX6U 的总共使用了 128 个中断 ID,加上前面属于 PPI 和 SGI 的 32 个 ID, I.MX6U 的中断源共有 128+32=160个
在这里插入图片描述
具体定义查表imx6ull参考手册184页
