公牛车充拆解 | 拓尔微A+C双口快充方案IM2403+TMI3451

在快节奏的生活中，手机已成为人们不可或缺的工具。对于经常开车出门的人来说，在车上给手机充电已经成为刚需，因此车载充电器是很多车主的不二之选，它能便捷地解决手机在车内充电的问题，让车主在开车途中保持电量充足。

一款受欢迎的车载充电器一定要满足效率高、体积小、兼容性强的特点，这些都与所选择的芯片方案有关。公牛新推出的PD快充车充就选择了拓尔微的A+C双口快充方案IM2403+TMI3451——IM2403支持多种快速充电协议，可满足各类设备的充电需求；TMI3451效率高（24Vin转20Vout 98.5%效率）、封装小，完美契合了以上车载充电器的特点。

公牛PD快充车充

这款公牛PD快充车充具备1A1C两个充电口且均为快充，双口支持输出30W，当双口同时输出时电压降为5V，均为5V2.4A输出。车充输出端面采用蓝色灯光，方便车主在暗处找到车充位置。

拆解公牛PD快充车充

车充PCBA模块正面焊接一颗电解电容和一颗降压电感。

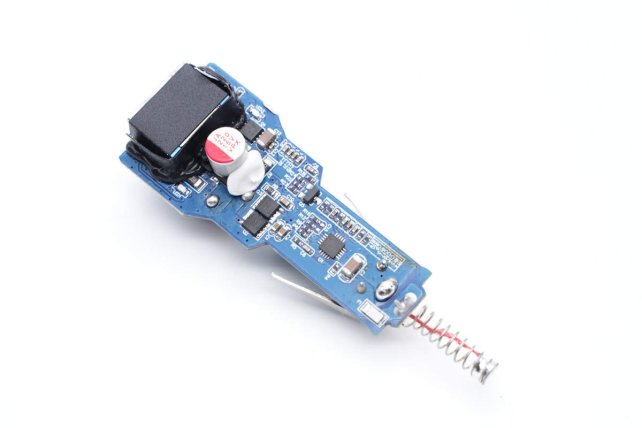

背面焊接一颗芯片和三颗MOS管，以及一颗固态电容。

下图为正极弹簧内部焊接漆包线用于降低电阻。
