拓尔微芯片TMI33421在家电上的应用、特点及概述

TMI33421是一款30V,2A的同步降压DC-DC转换器,具备最高95%的效率和打嗝短路保护功能,内置输入OVP保护,提供高可靠性和低功耗解决方案。该芯片适用于需要高效能电源转换且关注系统可靠性的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

TMI33421是拓尔微最新推出的一款30V, 2A 同步降压DC-DC转换器,在效率和可靠性方面表现俱佳。

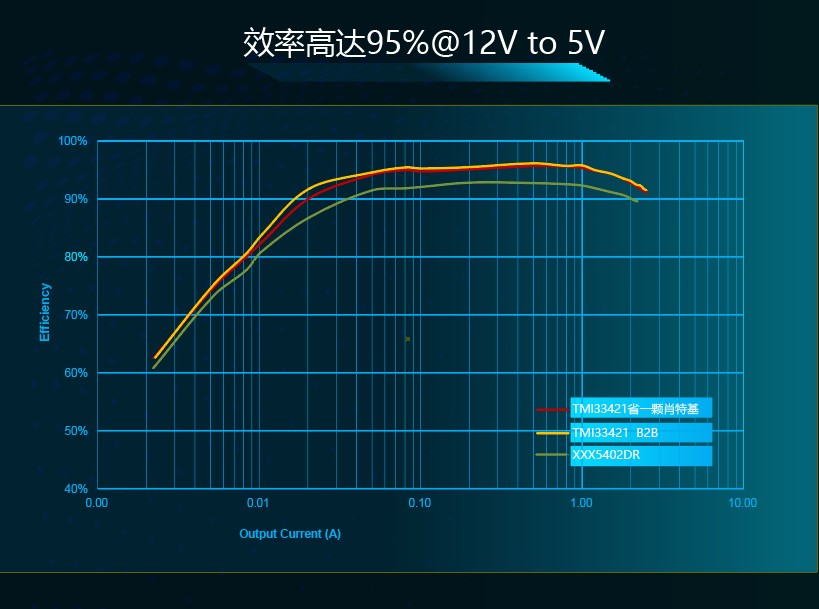

高效率:最高可达95%

TMI33421是一颗同步降压转换器,将2颗MOS管集成在芯片内部,实现更小的功率损耗,在2A的正常工作电流下,效率高达93%,甚至在半载/满载状态下效率可提升3%,最高达95%,能在降低外围器件成本的前提下降低整体温度。

打嗝短路保护,降低功耗

TMI33421具有输出短路保护功能,在检测到过流事件时启动打嗝工作模式:逐周期限制电路随即做出反应限制峰值电流;

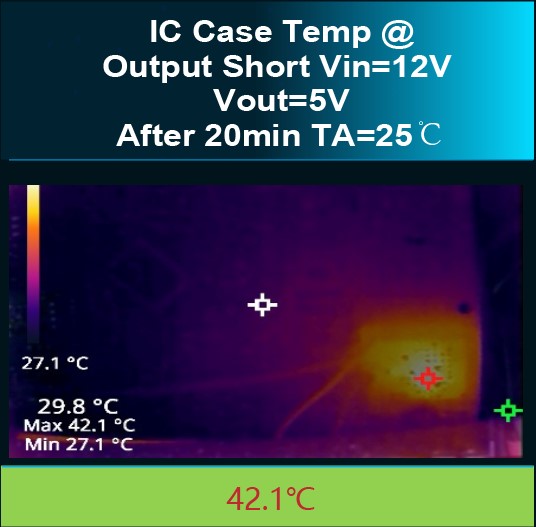

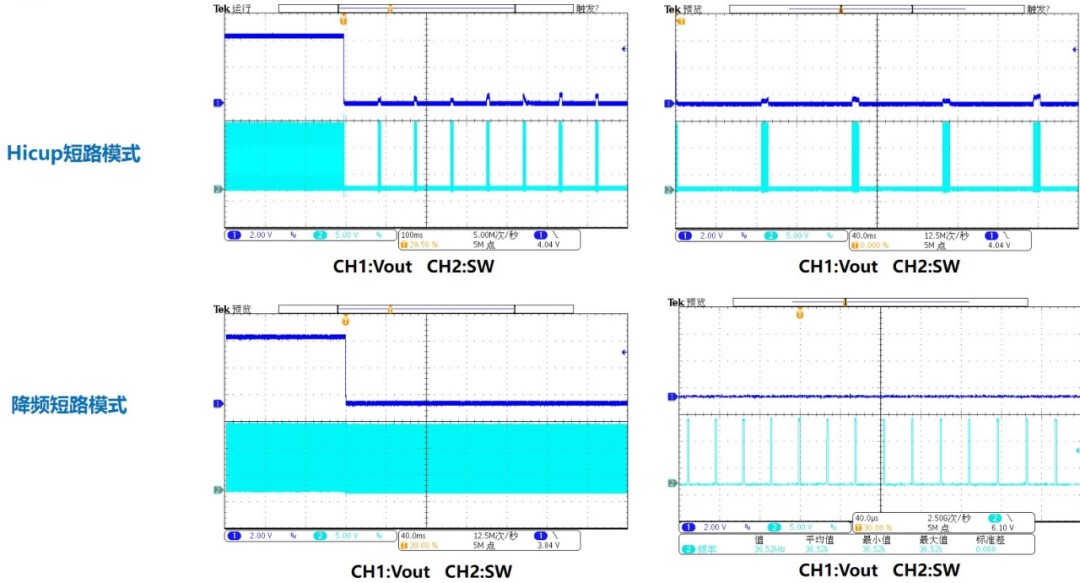

如下图所示,在持续故障条件下,与降频工作模式相比,打嗝模式器件短路功耗更低,IC发热少,温升更低,可有效提升系统的可靠性。

TMI33421除了集成短路打嗝保护功能外,还集成输入OVP保护功能,极限耐压高达33V,进一步提升芯片的可靠性。

应用建议

● TMI33421 同步降压集成功率管,不需外置肖特基二极管,且散热和转换效率优秀,可节省BOM成本和PCB面积;

● 最低输出电压建议不低于3.3V,(RT浮空570kHz频率条件下)

● 如需要低于3.3V输出,建议通过RT电阻调低工作频率,使得最小ontime大于200ns,从而保证工作稳定;

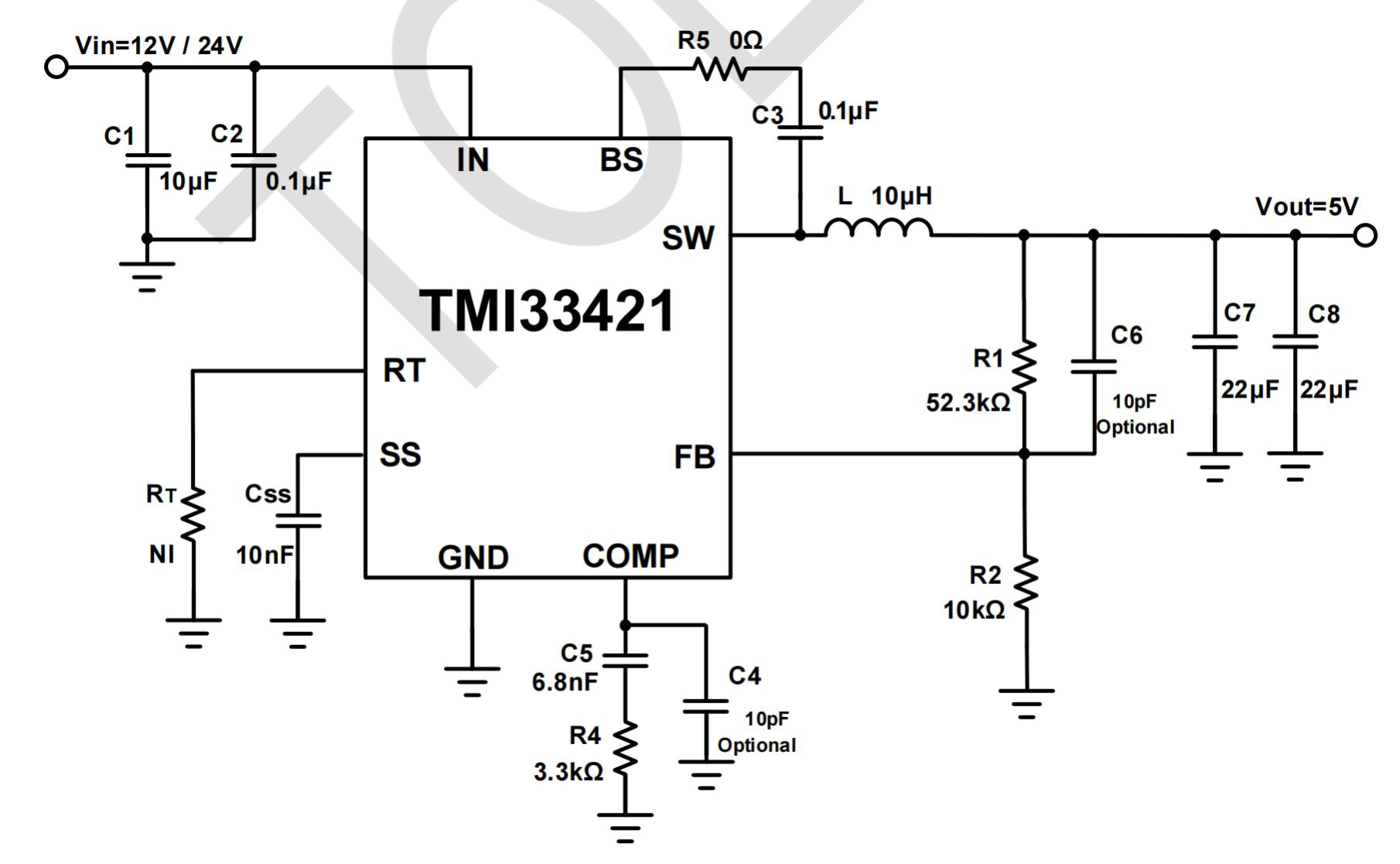

TMI33421应用原理图
