革新引擎调校：第三代高精度爆震监测系统重塑性能边界

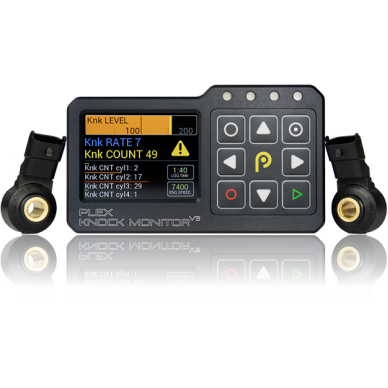

在竞技级引擎调校领域，毫秒级的爆震信号决定成败。新一代PLEX KNOCK MONITOR V3 发动机爆震分析仪，爆震监测系统以多核DSP架构、气缸级动态分析及实时FFT技术，将振动信号转化为可视化数据图谱，为工程师提供超越传统阈值的诊断维度。

一、核心突破

▍纳米级振动捕获

• 44kHz高频采样率精准抓取燃烧室压力波动

• 专用音频DSP芯片实现背景噪声动态滤波（信噪比提升300%）
  ▍三维爆震建模

• 独创3D动态阈值算法：同步转速/负载/温度变量

• 气缸独立增益控制：解决多缸不平衡痛点（实测误差＜0.5°曲轴转角）

应用场景示例：涡轮增压引擎高负荷工况下，系统成功捕捉第3缸提前点火信号（占事件总数59%），指导针对性点火角修正

二、硬件重构

模块	创新设计	工程价值
信号处理	双核ARM Cortex-A7 + DSP	并行处理振动/CAN/数学通道数据

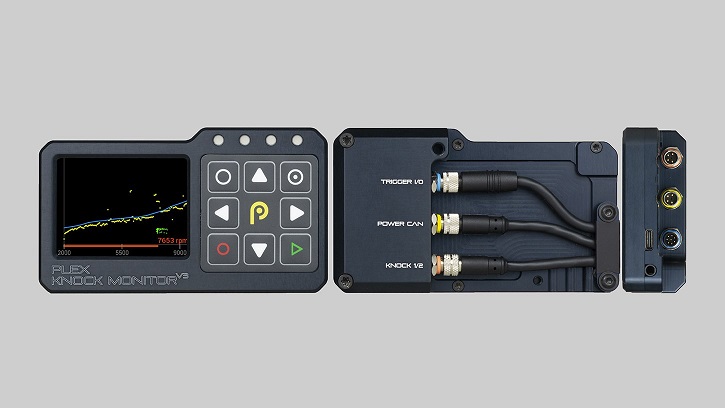

连接系统	IP5x防水M8军工接口	抗电磁干扰/耐油污/防震脱
显示交互	900cd/m² IPS阳光可视屏	强光环境下实时读取爆震频谱

三、数据生态

▶ 动态追踪引擎

• 256通道CAN总线记录：同步获取空燃比/涡轮压力等关键参数

• 曲轴位置触发窗口：锁定20-40°点火后高危区间（避免误判）
  ▶ 智能诊断矩阵

plaintext

爆震强度 → 量化机械应力风险等级
爆震计数 → 统计气缸失火趋势
击穿时间 → 追溯点火系统衰退曲线

四、应用研发

▋ 竞技调校

• 实时FFT频谱分析：精确定位共振频率点（支持8-20kHz波段）

• 音频录制回放功能：对比优化前后爆震特征声波
  ▋ 耐久测试

• 温度补偿算法：-20℃~60℃全环境数据保真

• 振动历史云图：生成活塞环/轴瓦磨损预警报告

V2 vs V3新旧版本对比

技术模块	前代系统	新一代系统	升级价值
检测精度	单DSP处理器	多核CPU+专用音频DSP	信噪比提升300%，背景干扰抑制能力翻倍
采样率	20kHz振动采样	44kHz高频振动采样	捕捉微秒级压力波动（分辨率↑120%）
爆震建模	2D固定阈值	3D动态阈值算法	同步转速/负载/温度变量，误报率↓70%
气缸级控制	全局统一增益	每缸独立增益调节	解决多缸不平衡问题（精度达0.5°曲轴转角）
爆震窗口	不支持	曲轴位置触发窗口锁定	精准聚焦20-40°点火高危区间
数据处理	单通道CAN记录	256通道CAN总线同步记录	支持空燃比/涡轮压力等参数联动分析
实时分析	基础强度计数	实时FFT频谱分析	8-20kHz共振频率精确定位
硬件架构	工程塑料外壳	CNC铝制机身+IP5x防水	抗油污/防震/宽温域运行（-20~60℃）
连接系统	普通航空插头	军工级M8接口	抗电磁干扰能力提升5倍
交互体验	单色LCD屏	2.8" IPS阳光可视屏(900cd)	强光下清晰读取爆震频谱图
数据接口	USB 2.0记录	USB+100Mbit以太网双通道	实时数据流传输+无限制本地记录
扩展功能	-	爆震音频录制与回放	声纹特征对比优化点火策略
数学通道	基础计算	256个可编程数学通道	自定义爆震系数与工况关联公式

“当Knock Monitor V3爆震检测精度突破0.1mV/μs量级，调校不再依赖经验公式。每气缸独立增益控制+三维阈值模型，让工程师在爆震萌芽阶段实施精准干预。”
—— 资深ECU标定工程师实战反馈

更多详情信息，联系广州智维电子科技提供免费技术支持；
