双通道隔离式CAN FD接口：破解工业总线调试的高效密钥

最新推荐文章于 2025-12-15 14:53:07 发布

原创最新推荐文章于 2025-12-15 14:53:07 发布 · 408 阅读

CC 4.0 BY-SA版权

文章标签：

#网络 #c++ #电隔离技术 #总线协议兼容性 #嵌入式脚本开发 #工业级CAN接口 #CANopen

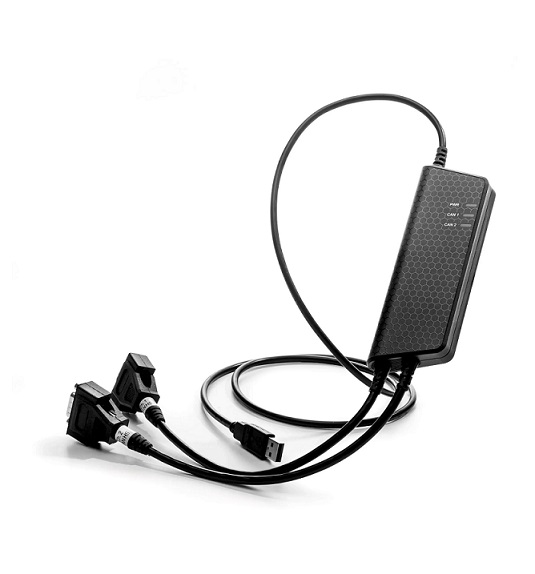

本文解析一款支持双通道独立隔离、CAN FD加速传输（1Mbps）的专业级USB-CAN接口设备，其通过硬件级电隔离防护、预过滤脚本引擎及MagiSync多设备时钟同步技术，显著提升复杂总线系统的开发效率。同时深度兼容J1939/CANopen等工业协议，为工程师提供从实验室到严苛环境（-40℃~85℃）的全场景解决方案。

技术核心

1. 硬件设计：工业可靠性的基石

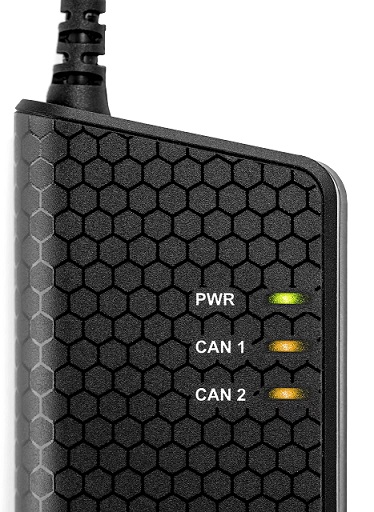

双通道独立隔离：每个CAN通道配备2500Vrms电隔离，彻底阻断地回路干扰，防止多设备接入时共模电压损坏（符合ISO 11898-2）。
极端环境适配：宽温域支持（-40℃~85℃）与PA66工程塑料外壳，满足车载、户外设备等振动/高低温场景。
零外接电源：USB总线供电（峰值195mA），便携部署于移动工控设备。

2. 性能突破：速度与精度的平衡

CAN FD就绪：最高1Mbps传输速率，单通道20000帧/秒收发性能，支持29位扩展标识符（CAN 2.0B）。
纳级时间戳：硬件级报文时间标记，为J1939/NMEA 2000®等时序敏感协议提供诊断依据。
MagiSync技术：多设备接入同一PC时自动同步时钟，确保分布式系统数据采集一致性。

3. 软件赋能：从接口到智能协议网关

TRX轻量脚本引擎：在接口端直接运行T脚本，实现报文预过滤、错误帧注入、硬件模拟等功能，减轻主机负载。

python

# 示例：预过滤特定ID报文（伪代码）
on CANMessageReceived(msg) {
  if (msg.id == 0x1A2) {  # 仅转发ID为0x1A2的报文
    forwardToPC(msg);
  }
}

静默模式与错误诊断：硬件级错误计数器读取、离线总线负载分析，加速故障定位。
协议栈无缝兼容：原生支持J1939、CANopen、DeviceNet等框架，免驱动适配。

4. 应用场景

汽车ECU联调：双通道分别连接动力总成与车身网络，通过脚本模拟节点行为。
工业设备监控：多接口同步采集产线PLC数据，隔离设计避免电气噪声干扰。
嵌入式开发验证：静默模式监听总线，TRX脚本模拟待测设备响应。

在工业通信领域，接口设备的性能天花板直接决定系统开发效率。双通道隔离设计、硬件级协议加速与可编程脚本的融合，使此类工具从被动适配器升级为主动式总线协处理器。其价值不仅在于20000帧/秒的吞吐量，更在于将工程师从底层调试中解放——让复杂总线的开发像USB即插即用一样简单。更多的详情信息，联系广州智维电子科技，提供免费技术支持；
