TMC2130-TA/LA电机驱动芯片对比DRV8880、DRV8846、DRV8886

TI推出DRV8880、DRV8846、DRV8886已有一定年头,

借助TI的品牌影响力,以及DRV8880、DRV8846、DRV8886在当时看来相对较高的集成度,以及32细分,电路简单,易控制等特点,迅速占领了大片的步进驱动市场,

如打印机,ATM,安防监控,游戏机,办公自动化,甚至医疗器械。

随着芯片集成度的不断提升,逐渐出现了一些尺寸更小,性能相当,但价格更便宜的产品,并迅速抢占了DRV8880、DRV8846、DRV8886的一些市场,

特别是在一些产品认证周期较短,对尺寸要求更高的应用里,

但是,所有这些驱动芯片,噪音是一直存在的问题,而Trinamic很好的解决了这一痛点。

Trinamic是一家专注于运动控制的德国公司,经过了几代工程师的研究和传承,从早期的高端技术输出业务,转向了芯片成品业务,让应用于航空航天,军工的运动控制技术,进入到工业,医疗甚至消费电子领域,让复杂的运动算法变得简单易用。

卓联微科技-德国Trinamic驱控芯片中国区代理及技术支持

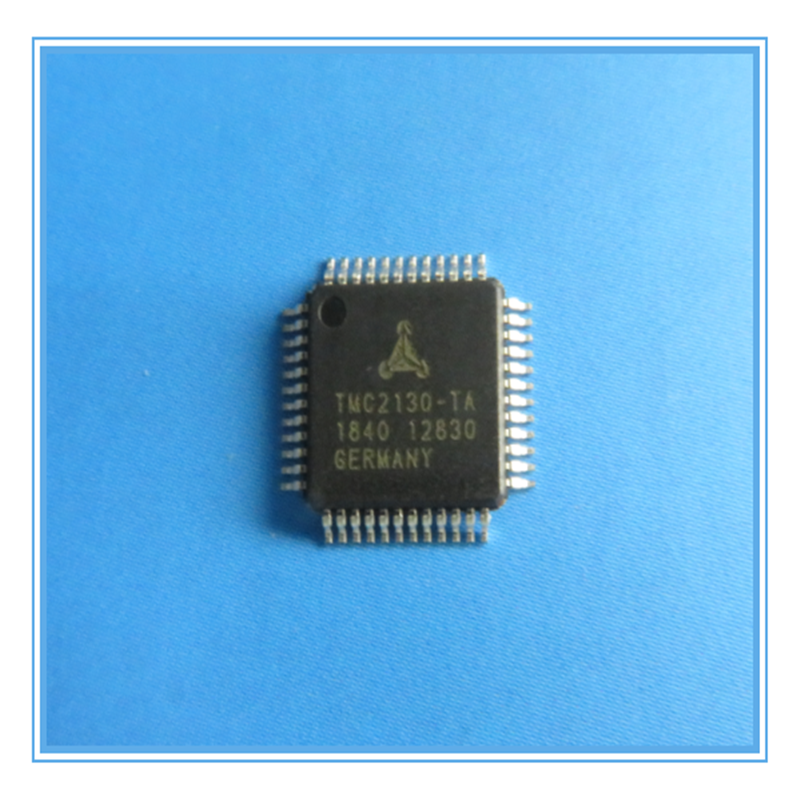

TMC2130是一款用于两相步进电机的高性能驱动器IC。

ID:C133--J6006--X2521

标准SPI和STEP/DIR简化了通信。

TRINAMIC先进的stealthChop斩波器确保无噪音运行,同时具有最高效率和最佳电机扭矩。

coolStep可将能耗降低75%。

dcStep尽可能快地驱动高负载而不会出现步进损耗。<
