思科设备策略路由配置

思科设备策略路由配置

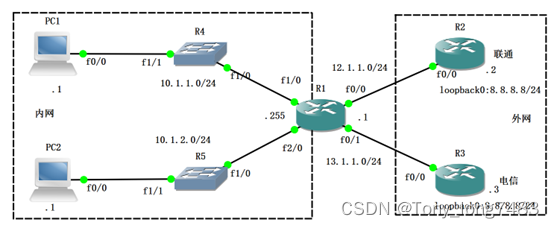

1.配置基本的IP地址
R1#conf t
R1(config)#int f0/0
R1(config-if)#ip add 12.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#int f0/1
R1(config-if)#ip add 13.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#int f1/0
R1(config-if)#ip add 10.1.1.254 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#int f2/0
R1(config-if)#ip add 10.1.2.254 255.255.255.0
R1(config-if)#no shutdown
R2#conf t
R2(config)#int f0/0
R2(config-if)#ip add 12.1.1.2 255.255.255.0
R2(config-if)#no shut
R2(config)#int loopback 0
R2(config-if)#ip add 8.8.8.8 255.255.255.0
R2(config-if)#no shut
R3#conf t
R3(config)#int f0/0
R3(config-if)#ip add 13.1.1.3 255.255.255.0
R3(config-if)#no shut
R3(config)#int loopback 0
R3(config-if)#ip add 13.1.1.3 255.255.255.0
R3(config-if)#ip add 8.8.8.8 255.255.255.0
R3(config-if)#no shut
R4#conf t
R4(config)#hostname switch1
switch1(config)#no ip routing
R5#conf t
R5(config)#hostname switch2
switch2(config)#no ip routing
R6#conf t
R6(config)#hostname PC1
PC1(config)#int f0/0
PC1(config-if)#ip add 10.1.1.1 255.255.255.0
PC1(config-if)#no shut
PC1(config)#ip default-gateway 10.1.1.254
R7#conf t
R7(config)#int f0/0
R7(config-if)#ip add 10.1.2.1 255.255.255.0
R7(config-if)#no shut
R7(config-if)#no ip routing
R7(config)#ip default-gateway 10.1.2.254
R7(config)#hostname PC2
2.配置外网回程路由
R2(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.1
R3(config)#ip route 0.0.0.0 0.0.0.0 13.1.1.1
3.定义SLA监控列表
R1(config)#ip sla monitor responder
R1(config)#ip sla monitor 1
R1(config-sla-monitor)#KaTeX parse error: Expected 'EOF', got '#' at position 82: …a-monitor-echo)#̲frequency 5 R1(…rotocol ipicmpEcho 13.1.1.3 source-ipaddr 13.1.1.1
R1(config-sla-monitor-echo)#frequency 5
R1(config-sla-monitor-echo)#exit
R1(config)#ip sla monitor schedule 2 life forever start-time now
4.使用track跟踪对象来关联IP-sla
R1(config)#track 1 rtr 1
R1(config)#track 2 rtr 2
5.定义ACL列表抓流量
R1(config)#access-list 100 permit ip 10.1.1.0 0.0.0.255 any
R1(config)#access-list 110 permit ip 10.1.2.0 0.0.0.255 any
6.配置PBR（关联SLA）
R1(config)#route-map pbr permit 10
R1(config-route-map)#match ip address 100
R1(config-route-map)#set ip next-hop verify-availability 12.1.1.2 10 track 1
R1(config-route-map)#set ip next-hop 13.1.1.3
R1(config-route-map)#exit
R1(config)#route-map pbr permit 20
R1(config-route-map)#match ip address 110
R1(config-route-map)#set ip next-hop verify-availability 13.1.1.3 10 track 2
R1(config-route-map)#set ip next-hop 12.1.1.2
7.在数据流入接口上进行PBR应用
R1(config)#int range f1/0 , f2/0
R1(config-if-range)#ip policy route-map pbr
8.配置NAT
R1(config)#access-list 120 permit ip any any
R1(config)#route-map nat1 permit 10
R1(config-route-map)#match ip address 120
R1(config-route-map)#match interface fastEthernet 0/0
R1(config-route-map)#exit
R1(config)#route-map nat2 permit 10
R1(config-route-map)#match ip address 120
R1(config-route-map)#match interface fastEthernet 0/1
R1(config-route-map)#exit
R1(config)# ip nat inside source route-map nat1 interface fastEthernet 0/0 overload
R1(config)# ip nat inside source route-map nat2 interface fastEthernet 0/1 overload
R1(config)#int range f0/0 , f0/1
R1(config-if-range)#ip nat outside
R1(config-if-range)#int range f1/0 , f2/0
R1(config-if-range)#ip nat inside

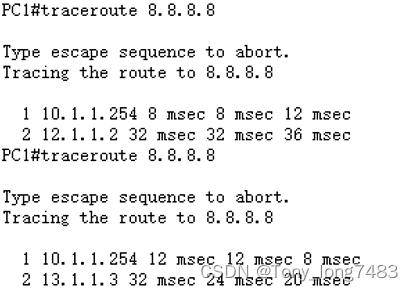

9.验证配置：关闭R2的f0/0接口后，立刻切换
