PC配置

pc1(config)#int f0/0

pc1(config-if)#ip add 192.168.1.1 255.255.255.0

pc1(config-if)#no shutdown

pc1(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.254



pc2(config)#int f0/0

pc2(config-if)#ip add 192.168.2.1 255.255.255.0

pc2(config-if)#no shutdown

pc2(config-if)#ex

pc2(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.254



pc3(config)#int f0/0

pc3(config-if)#ip add 192.168.3.1 255.255.255.0

pc3(config-if)#no shutdown

pc3(config-if)#ex

pc3(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.254

----------------------------------------------------------------

核心交换机配置



SW#vlan database

SW(vlan)#vlan 10

SW(vlan)#vlan 20

SW(vlan)#vlan 30

SW(vlan)#exit



SW(config)#ip routing



SW(config)#int vlan 10

SW(config-if)#ip add 192.168.1.254 255.255.255.0

SW(config-if)#no shutdown

SW(config-if)#ex

SW(config)#int vlan 20

SW(config-if)#ip add 192.168.2.254 255.255.255.0

SW(config-if)#no shutdown

SW(config-if)#ex

SW(config)#int vlan 30

SW(config-if)#ip add 192.168.3.254 255.255.255.0

SW(config-if)#no shutdown

SW(config-if)#ex



SW(config)#int f1/1

SW(config-if)#switchport mode access

SW(config-if)#switchport access vlan 10

SW(config-if)#ex

SW(config)#int f1/2

SW(config-if)#switchport mode access

SW(config-if)#switchport access vlan 20

SW(config-if)#ex

SW(config)#int f1/3

SW(config-if)#switchport mode access

SW(config-if)#switchport access vlan 30

SW(config-if)#ex



SW(config)#int f1/0

SW(config-if)#no switchport

SW(config-if)#ip add 1.1.1.2 255.255.255.0

SW(config-if)#no shutdown

SW(config-if)#ex



SW(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.1



--------------------------------



ISP配置

ISP(config)#int f0/1

ISP(config-if)#ip add 11.1.1.2 255.255.255.0

ISP(config-if)#no shutdown

ISP(config-if)#ex



ISP(config)#int f0/0

ISP(config-if)#ip add 12.1.1.2 255.255.255.0

ISP(config-if)#no shutdown

ISP(config-if)#ex



ISP(config)#int loopback 0

ISP(config-if)#ip add 8.8.8.8 255.255.255.0

ISP(config-if)#ex



ISP(config)#router ospf 1

ISP(config-router)#router-id 3.3.3.3

ISP(config-router)#network 11.1.1.0 0.0.0.255 area 0

ISP(config-router)#network 12.1.1.0 0.0.0.255 area 0

ISP(config-router)#redistribute connected subnets

ISP(config-router)#ex







ISP1(config)#int f0/1

ISP1(config-if)#ip add 11.1.1.1 255.255.255.0

ISP1(config-if)#no shutdown

ISP1(config-if)#ex



ISP1(config)#int fastEthernet 0/0

ISP1(config-if)#ip add 10.1.1.1 255.255.255.0

ISP1(config-if)#no shutdown

ISP1(config-if)#ex



ISP1(config)#router ospf 1

ISP1(config-router)#router-id 1.1.1.1

ISP1(config-router)#network 11.1.1.0 0.0.0.255 area 0

ISP1(config-router)#redistribute connected subnets

ISP1(config-router)#exit







ISP2(config)#int fastEthernet 0/1

ISP2(config-if)#ip add 12.1.1.1 255.255.255.0

ISP2(config-if)#no shutdown

ISP2(config-if)#ex



ISP2(config)#int f0/0

ISP2(config-if)#ip add 20.1.1.1 255.255.255.0

ISP2(config-if)#no shutdown

ISP2(config-if)#ex



ISP2(config)#router ospf 1

ISP2(config-router)#router-id 2.2.2.2

ISP2(config-router)#network 12.1.1.0 0.0.0.255 area 0

ISP2(config-router)#redistribute connected subnets

ISP2(config-router)#exit



-----------------------------------------------------------------

GA配置



GA(config)#int e1/0

GA(config-if)#ip add 1.1.1.1 255.255.255.0

GA(config-if)#no shutdown

GA(config-if)#ex



GA(config)#int f0/0

GA(config-if)#ip add 10.1.1.2 255.255.255.0

GA(config-if)#no sh

GA(config-if)#no shutdown

GA(config-if)#ex



GA(config)#int f0/1

GA(config-if)#ip add 20.1.1.2 255.255.255.0

GA(config-if)#no shutdown

GA(config-if)#ex



GA(config)#ip route 192.168.0.0 255.255.0.0 1.1.1.2



GA(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.1





GA(config)#ip access-list standard 1

GA(config-std-nacl)#permit 192.168.0.0 0.0.255.255

GA(config-std-nacl)#ex



GA(config)#ip access-list standard 2

GA(config-std-nacl)#permit 192.168.0.0 0.0.255.255

GA(config-std-nacl)#ex



GA(config)#ip nat inside source list 1 interface fastEthernet 0/0 overload



GA(config)#ip nat inside source list 2 interface fastEthernet 0/1 overload



GA(config)#int fastEthernet 0/0

GA(config-if)#ip nat outside

GA(config-if)#ex



GA(config)#int  f0/1

GA(config-if)#ip nat outside

GA(config-if)#ex



GA(config)#int e1/0

GA(config-if)#ip nat inside

GA(config-if)#ex



配置策略路由

GA(config)#ip access-list standard 10

GA(config-std-nacl)#permit 192.168.1.0 0.0.0.255

GA(config-std-nacl)#ex



GA(config)#ip access-list extended 100

GA(config-ext-nacl)#permit ip 192.168.3.0 0.0.0.255 host 8.8.8.8

GA(config-ext-nacl)#ex



GA(config)#route-map policy permit 10

GA(config-route-map)#match ip address 10

GA(config-route-map)#set ip next-hop 20.1.1.1

GA(config-route-map)#exit



GA(config)#route-map policy permit 110

GA(config-route-map)#match ip address 100

GA(config-route-map)#set ip next-hop 20.1.1.1

GA(config-route-map)#ex



GA(config)#int ethernet 1/0

GA(config-if)#ip policy route-map policy

GA(config-if)#ex





验证测试

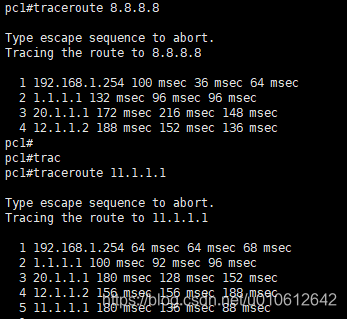

Pc1访问任何ISP上的任何地址都是走ISP2:20.1.1.1

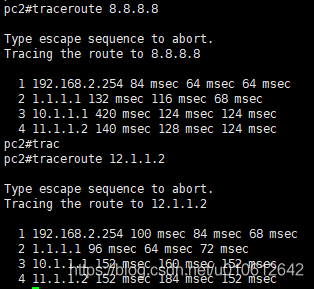

Pc2访问任何ISP上的地址都是走ISP1:10.1.1.1

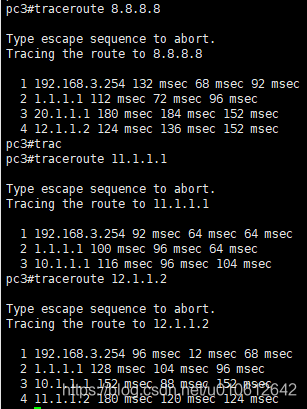

Pc3访问8.8.8.8的时候走ISP2:20.1.1.1

     访问ISP的其它地址的时候走ISP1:10.1.1.1
