华为设备配置LDP GR

最新推荐文章于 2024-07-08 18:16:48 发布
原创 最新推荐文章于 2024-07-08 18:16:48 发布 · 223 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#华为 #网络

在这里插入图片描述

  1. 配置IP地址
    [LSR1-GigabitEthernet0/0/0]ip add 10.1.1.1 24
    [LSR1-LoopBack0]ip add 1.1.1.1 32
    [LSR2-GigabitEthernet0/0/0]ip add 10.1.1.2 24
    [LSR2-GigabitEthernet0/0/1]ip add 10.1.2.2 24
    [LSR2-LoopBack0]ip add 2.2.2.2 32
    [LSR3-GigabitEthernet0/0/0]ip add 10.1.2.3 24
    [LSR3-LoopBack0]ip add 3.3.3.3 32

  2. 配置OSPF协议发布各节点接口所连网段和LSR ID的主机路由
    [LSR1]ospf 1
    [LSR1-ospf-1]area 0
    [LSR1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
    [LSR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
    [LSR2]ospf 1
    [LSR2-ospf-1]area 0
    [LSR2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
    [LSR2-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
    [LSR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
    [LSR3]ospf 1
    [LSR3-ospf-1]area 0
    [LSR3-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
    [LSR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

  3. 配置OSPF GR功能
    [LSR1]ospf 1
    [LSR1-ospf-1]opaque-capability enable
    [LSR1-ospf-1]graceful-restart
    [LSR2]ospf 1
    [LSR2-ospf-1]opaque-capability enable
    [LSR2-ospf-1]graceful-restart
    [LSR3]ospf 1
    [LSR3-ospf-1]opaque-capability enable
    [LSR3-ospf-1]graceful-restart

  4. 配置本地LDP会话
    [LSR1]mpls lsr-id 1.1.1.1
    [LSR1]mpls
    [LSR1]mpls ldp
    [LSR1-GigabitEthernet0/0/0]mpls
    [LSR1-GigabitEthernet0/0/0]mpls ldp
    [LSR2]mpls lsr-id 2.2.2.2
    [LSR2]mpls
    [LSR2]mpls ldp
    [LSR2-GigabitEthernet0/0/0]mpls
    [LSR2-GigabitEthernet0/0/0]mpls ldp
    [LSR2-GigabitEthernet0/0/1]mpls
    [LSR2-GigabitEthernet0/0/1]mpls ldp
    [LSR3]mpls lsr-id 3.3.3.3
    [LSR3]mpls
    [LSR3]mpls ldp
    [LSR3-GigabitEthernet0/0/0]mpls
    [LSR3-GigabitEthernet0/0/0]mpls ldp
    在这里插入图片描述

  5. 配置LDP GR功能
    [LSR1]mpls ldp
    [LSR1-mpls-ldp]graceful-restart
    [LSR2]mpls ldp
    [LSR2-mpls-ldp]graceful-restart
    [LSR3]mpls ldp
    [LSR3-mpls-ldp]graceful-restart

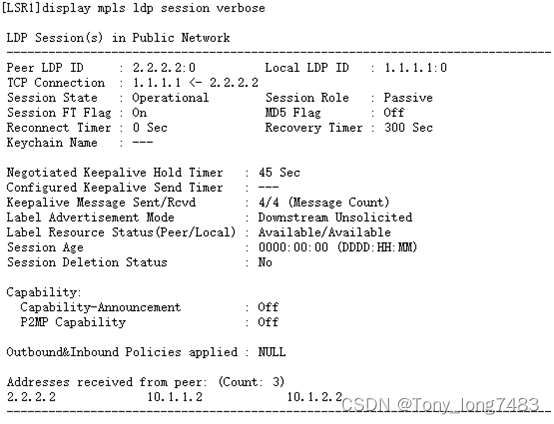

  6. 检查配置
    在这里插入图片描述
    在这里插入图片描述
