这篇博客详细记录了如何配置网络设备的IP地址、OSPF协议，以及启用和配置MPLS和MPLS LDP。在P1和P2节点间，还设置了LDP与IGP的联动功能，并调整了相关定时器参数，以确保网络通信的稳定和高效。

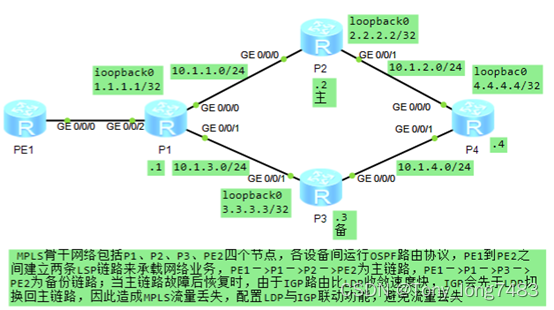

在这里插入图片描述

配置IP地址
[P1-GigabitEthernet0/0/0]ip add 10.1.1.1 24
[P1-GigabitEthernet0/0/1]ip add 10.1.3.1 24
[P1-LoopBack0]ip add 1.1.1.1 32
[P2-GigabitEthernet0/0/0]ip add 10.1.1.2 24
[P2-GigabitEthernet0/0/1]ip add 10.1.2.2 24
[P2-LoopBack0]ip add 2.2.2.2 32
[P3-GigabitEthernet0/0/1]ip add 10.1.3.3 24
[P3-GigabitEthernet0/0/0]ip add 10.1.4.3 24
[P3-LoopBack0]ip add 3.3.3.3 32
[P4-GigabitEthernet0/0/0]ip add 10.1.2.4 24
[P4-GigabitEthernet0/0/1]ip add 10.1.4.4 24
[P4-LoopBack0]ip add 4.4.4.4 32
配置OSPF协议发布各节点接口所连网段和LSR ID的主机路由
[P1]ospf 1
[P1-ospf-1]area 0
[P1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[P1-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[P1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[P2]ospf 1
[P2-ospf-1]area 0
[P2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[P2-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[P2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[P3]ospf 1
[P3-ospf-1]area 0
[P3-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[P3-ospf-1-area-0.0.0.0]network 10.1.4.0 0.0.0.255
[P3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[P4]ospf 1
[P4-ospf-1]area 0
[P4-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[P4-ospf-1-area-0.0.0.0]network 10.1.4.0 0.0.0.255
[P4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
配置P1的接口g0/0/1的cost值为1000
[P1-GigabitEthernet0/0/1]ospf cost 1000
使能各节点全局和各接口的MPLS和MPLS LDP
[P1]mpls lsr-id 1.1.1.1
[P1]mpls
[P1]mpls ldp
[P1-GigabitEthernet0/0/0]mpls
[P1-GigabitEthernet0/0/0]mpls ldp
[P1-GigabitEthernet0/0/1]mpls
[P1-GigabitEthernet0/0/1]mpls ldp
[P2]mpls lsr-id 2.2.2.2
[P2]mpls
[P2]mpls ldp
[P2-GigabitEthernet0/0/1]mpls
[P2-GigabitEthernet0/0/1]mpls ldp
[P2-GigabitEthernet0/0/0]mpls
[P2-GigabitEthernet0/0/0]mpls ldp
[P3]mpls lsr-id 3.3.3.3
[P3]mpls
[P3]mpls ldp
[P3-GigabitEthernet0/0/0]mpls
[P3-GigabitEthernet0/0/0]mpls ldp
[P3-GigabitEthernet0/0/1]mpls
[P3-GigabitEthernet0/0/1]mpls ldp
[P4]mpls lsr-id 4.4.4.4
[P4]mpls
[P4]mpls ldp
[P4-GigabitEthernet0/0/0]mpls
[P4-GigabitEthernet0/0/0]mpls ldp
[P4-GigabitEthernet0/0/1]mpls
[P4-GigabitEthernet0/0/1]mpls ldp
在主备链路的分叉节点P1和主链路上的LDP邻居节点P2之间的链路两端接口上使能LDP与IGP联动功能
[P1-GigabitEthernet0/0/0]ospf ldp-sync
[P2-GigabitEthernet0/0/0]ospf ldp-sync
在主备链路的分叉节点P1和主链路上的LDP邻居节点P2之间的链路两端接口上配置定时器hold-down的值
[P1-GigabitEthernet0/0/0]ospf timer ldp-sync hold-down 8
[P2-GigabitEthernet0/0/0]ospf timer ldp-sync hold-down 8
在主备链路的分叉节点P1和主链路上的LDP邻居节点P2之间的链路两端接口上配置定时器Hold-max-cost的值
[P1-GigabitEthernet0/0/0]ospf timer ldp-sync hold-max-cost 9
[P2-GigabitEthernet0/0/0]ospf timer ldp-sync hold-max-cost 9

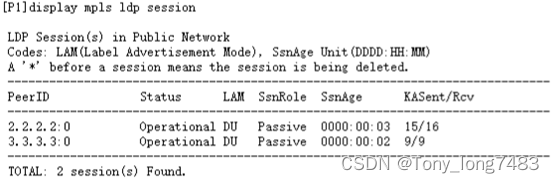

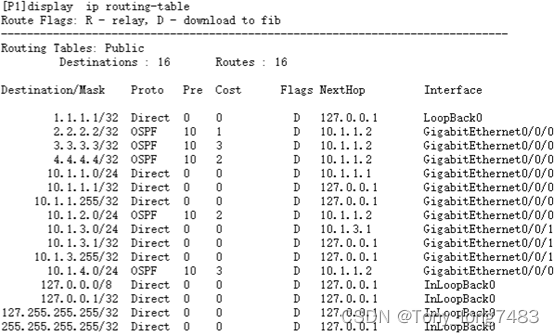

检查配置
