华为设备配置BGP与IGP交互

最新推荐文章于 2025-12-28 14:28:06 发布
原创 最新推荐文章于 2025-12-28 14:28:06 发布 · 727 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#华为 #网络

这篇博客详细介绍了如何配置交换机的VLAN，包括批量创建VLAN和设置Trunk接口。接着，配置了OSPF进程，将特定网络段加入OSPF区域。然后，设置了EBGP连接，定义了BGP路由器ID和AS号，宣告了网络段。最后，进行了BGP路由聚合和OSPF与BGP的交互，确保了路由信息的正确传播。验证配置确保网络连通性。

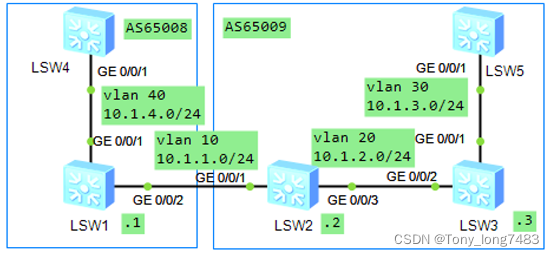

在这里插入图片描述

  1. 配置接口所属VLAN
    [LSW1]vlan batch 10 40
    [LSW1-GigabitEthernet0/0/1]port link-type trunk
    [LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 40
    [LSW1-GigabitEthernet0/0/2]port link-type trunk
    [LSW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
    [LSW2]vlan batch 10 20
    [LSW2-GigabitEthernet0/0/1]port link-type trunk
    [LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
    [LSW2-GigabitEthernet0/0/3]port link-type trunk
    [LSW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 20
    [LSW3]vlan batch 20 30
    [LSW3-GigabitEthernet0/0/2]port link-type trunk
    [LSW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 20
    [LSW3-GigabitEthernet0/0/1]port link-type trunk
    [LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 30
  2. 配置各VLANIF接口的IP地址
    [LSW1-Vlanif10]ip add 10.1.1.1 24
    [LSW1-Vlanif40]ip add 10.1.4.1 24
    [LSW2-Vlanif10]ip add 10.1.1.2 24
    [LSW2-Vlanif20]ip add 10.1.2.2 24
    [LSW3-Vlanif20]ip add 10.1.2.3 24
    [LSW3-Vlanif30]ip add 10.1.3.3 24
  3. 配置OSPF
    [LSW2]ospf 1
    [LSW2-ospf-1]area 0
    [LSW2-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
    [LSW3]ospf 1
    [LSW3-ospf-1]area 0
    [LSW3-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
    [LSW3-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
  4. 配置EBGP连接
    [LSW1]bgp 65008
    [LSW1-bgp]router-id 10.1.1.1
    [LSW1-bgp]peer 10.1.1.2 as-number 65009
    [LSW1-bgp]ipv4-family unicast
    [LSW1-bgp-af-ipv4]network 10.1.4.0 255.255.255.0
    [LSW2]bgp 65009
    [LSW2-bgp]router-id 10.2.2.2
    [LSW2-bgp]peer 10.1.1.1 as-number 65008
  5. 配置BGP与IGP交互
    [LSW2]bgp 65009
    [LSW2-bgp]ipv4-family unicast
    [LSW2-bgp-af-ipv4]import-route ospf 1 //配置BGP引入OSPF路由

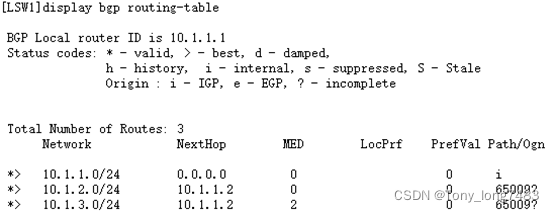

    在这里插入图片描述

[LSW2]ospf 1
[LSW2-ospf-1]import-route bgp

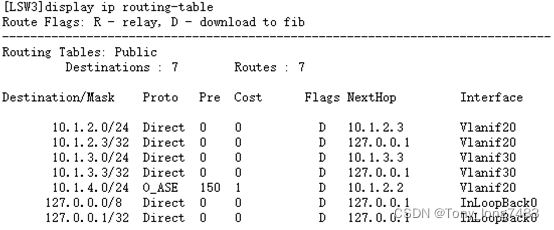

在这里插入图片描述

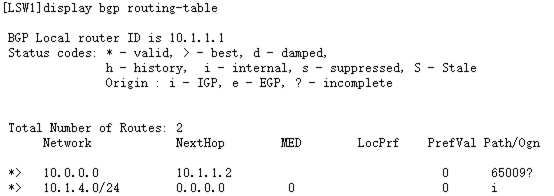

  1. 配置路由自动聚合
    [LSW2]bgp 65009
    [LSW2-bgp]ipv4-family unicast
    [LSW2-bgp-af-ipv4]summary automatic
    在这里插入图片描述

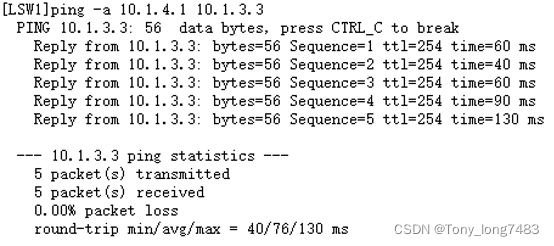

  2. 验证配置

在这里插入图片描述
